通用机器人示教器45度角悬挂安装支架

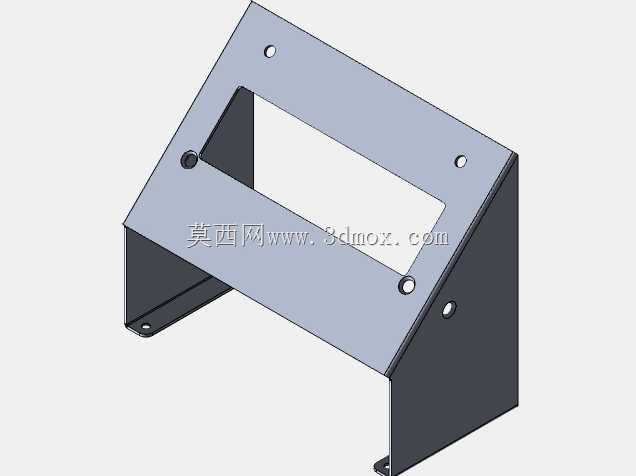

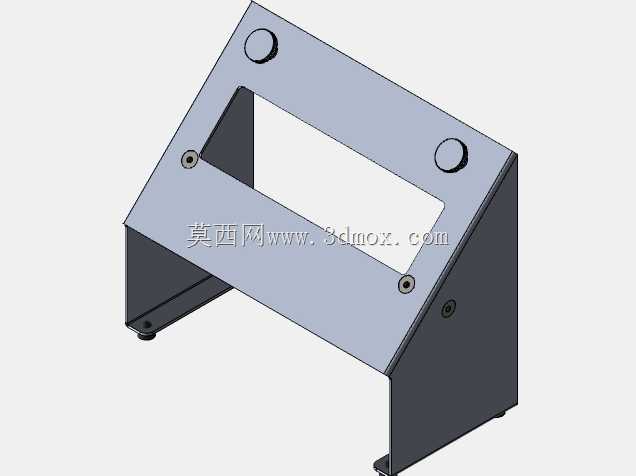

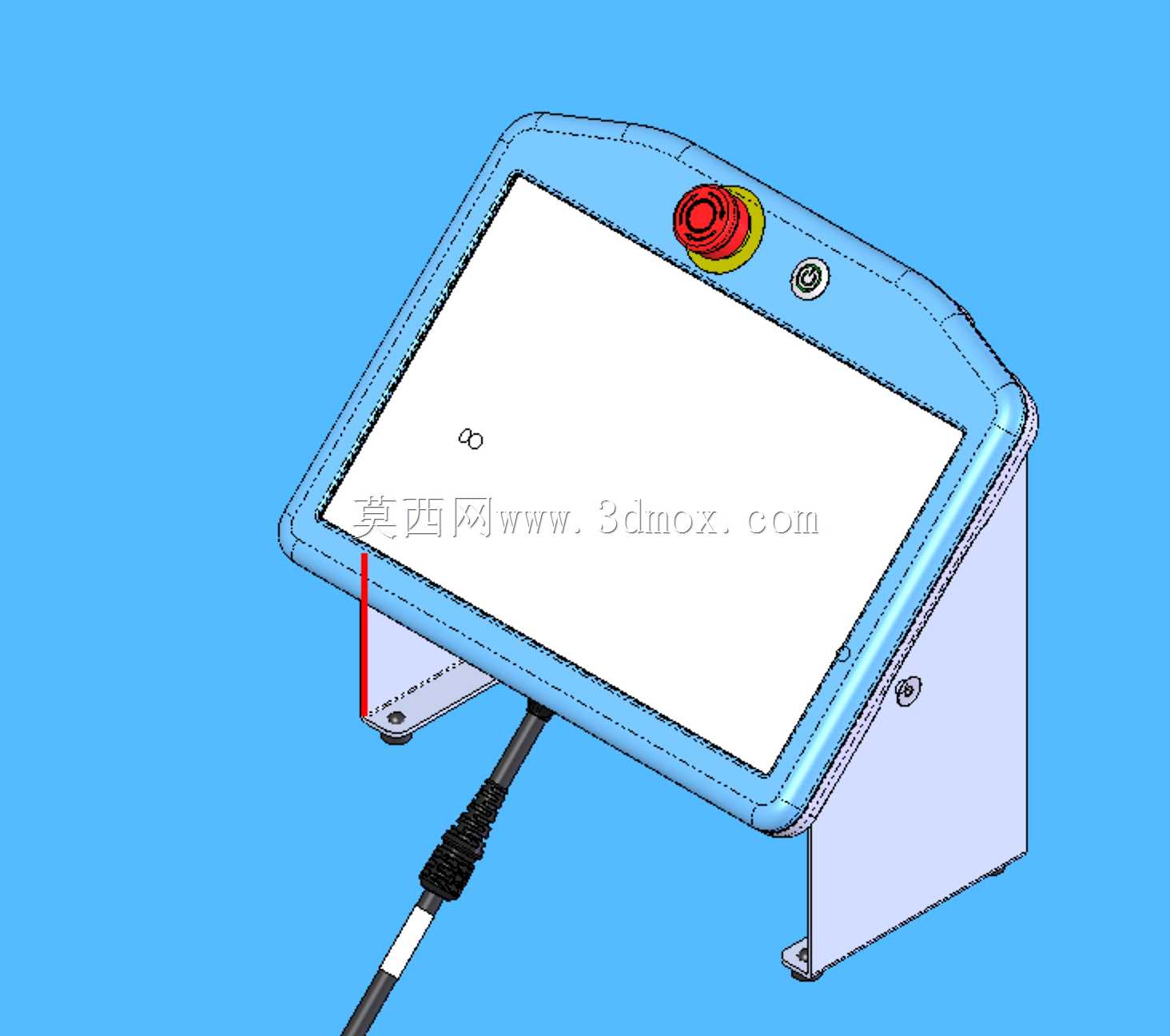

在工业机器人现场调试、日常运维及工位示教作业场景中，示教器作为操作人员与机器人控制系统直接交互的核心终端，其放置姿态直接影响长时间操作的疲劳度与操作精准度。常规的手持操作模式在需要持续观察机器人运行轨迹、反复调整点位参数的工位上，会持续占用操作人员单手持握力，且屏幕角度随持握姿势随意变动，易造成屏幕反光、触控误触、参数读取偏差等问题，部分工位将示教器随意平放在工作台面，还存在线缆拉扯、设备滑落磕碰的隐患。这款悬挂式支架正是针对这类现场痛点设计，核心功能是将通用型机器人示教器以45度仰角固定悬挂在水平工作台边缘，让操作人员无需持续持握设备，就能以符合人眼自然俯视的视角读取屏幕参数，触控操作时手臂可自然搭放在工作台面，大幅降低长时间调试作业的肌肉负荷，同时减少示教器意外跌落、线缆拉扯松脱的风险。从结构设计逻辑来看，支架采用分体式承托结构，上部为与示教器背部轮廓匹配的围合式承托框，边缘做圆弧包边处理，避免刮蹭示教器外壳，顶部预留了急停按钮、功能旋钮的避让空间，不会干涉示教器原有按键与急停装置的正常操作；下部为L型折弯安装座，通过底部的安装孔可直接固定在标准厚度的工作台台面边缘，承托框与安装座之间通过角度限位结构锁定45度仰角，无需额外调整即可达到最优观察视角，同时预留了线缆走线路径，示教器连接线缆可从支架侧部的走线槽顺出，避免线缆弯折磨损。安装边界方面，支架的安装座适配厚度20-50mm的水平工作台面板，固定后承托面突出工作台边缘的距离控制在150mm以内，不会占用过多工作台操作空间，承托框的内部尺寸适配市面主流通用型机器人示教器的外形轮廓，无需额外改装即可直接卡装固定，侧面设置的防脱锁扣可避免示教器受外力碰撞从支架上滑落。在实际产线应用中，这类支架多用于机器人焊接工位、码垛工位、装配调试工位的示教器定点放置，既可以满足操作人员站立操作时的屏幕观察需求，也适配坐姿调试时的视角高度，相比垂直悬挂或水平放置的支架结构，45度仰角的设计能最大程度减少环境光在屏幕上的反光，提升参数读取的清晰度，同时触控操作时手腕可保持自然放松状态，降低反复触控操作带来的腕部劳损。支架整体采用钣金折弯成型工艺，结构强度足以承托示教器的整体重量，长期使用不会出现角度变形、承托松动的问题，安装时仅需通过底部的紧固件固定在工作台边缘，无需对原有工作台做大规模改装，拆装调整都十分便捷，适合在多机器人排布的产线工位上批量配置使用。
