薄板平面度检测专用百分表式量规结构

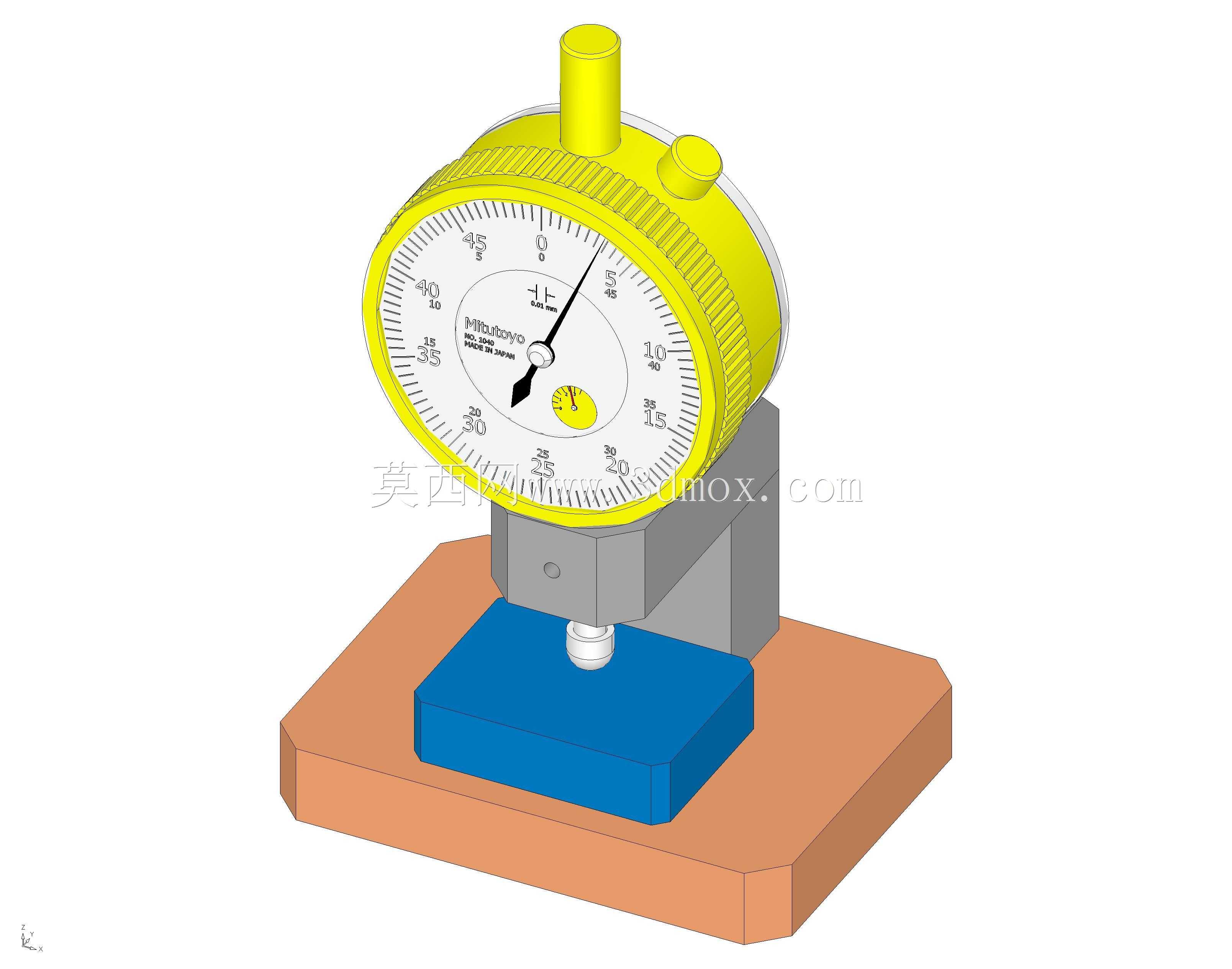

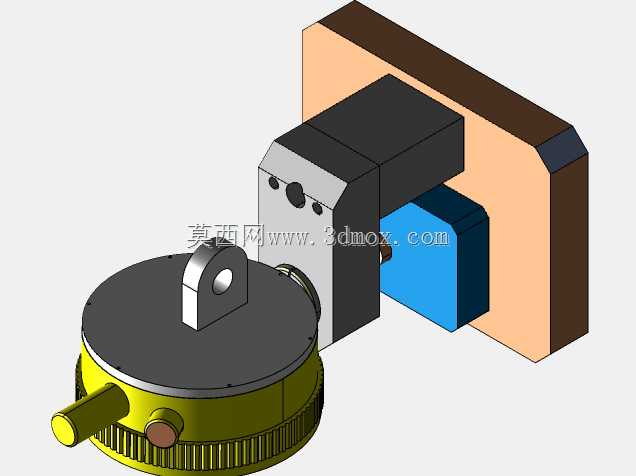

在冲压钣金、精密五金薄板加工的产线终检、来料入厂检验环节，这类带百分表的平面度量规是现场质检人员高频使用的检测器具，主要针对厚度0.5至2mm的冷轧薄板、铜箔基板、铝制冲压片等易变形薄壁工件做平面度快速筛查，避免因薄板翘曲、波浪变形导致后续装配贴合不严、焊接虚缝、压合起皱等工艺问题。整套量规的结构设计完全围绕现场快速检测的需求搭建，底部采用带倒角的酚醛树脂基座作为承载基准，基座平面经过精磨处理，平面度公差控制在0.005mm以内，作为检测的基准面，避免基座自身形位误差干扰检测结果；基座上方固定的灰色铸铁支架承担百分表的安装定位功能，支架的垂直导向孔与百分表测杆保持同轴度公差0.01mm以内，确保测头垂直压合在工件表面，不会因侧向分力导致百分表读数出现偏差。百分表选用常规大量程指针式结构，测头为硬质合金圆头，接触压力控制在1N以内，避免测头压力过大导致薄软板材产生压陷变形，影响检测数值的准确性；测头正下方设置蓝色的硬质阳极氧化垫块，垫块上表面与基座基准面共面，作为工件检测时的支撑点位，检测时将薄板平放在基座基准面上，缓慢移动工件经过测头下方，百分表指针的摆动差值即为该检测路径上的平面度偏差，当垂直检测高度增加时，可通过更换不同高度的垫块拓展检测范围，适配更大厚度规格板材的平面度检测需求。从安装边界来看，整套量规的基座长宽尺寸适配常规检验工作台的摆放空间，不需要额外的固定螺栓，直接放置在水平台面上即可使用，整体重量控制在单人可轻松挪动的范围，方便质检人员在不同产线、不同检验工位之间转移使用。设计过程中特意规避了复杂的电子读数结构，采用纯机械百分表结构，不需要外接电源，也不存在电子元件在车间油污、粉尘环境下易损坏的问题，日常维护仅需要定期给百分表测杆加注少量轻质润滑油、擦拭基准面即可，维护成本极低，非常适合生产现场的恶劣使用环境。量规的操作门槛极低，不需要质检人员掌握复杂的三坐标操作技能，仅需要简单培训即可上手读数，单工件检测耗时不超过5秒，完全匹配钣金冲压产线每分钟数十件的生产节拍，可实现全检而非抽样检测，大幅降低不合格薄板流入下道工序的概率。
