机加工用直角三角带槽平面量规

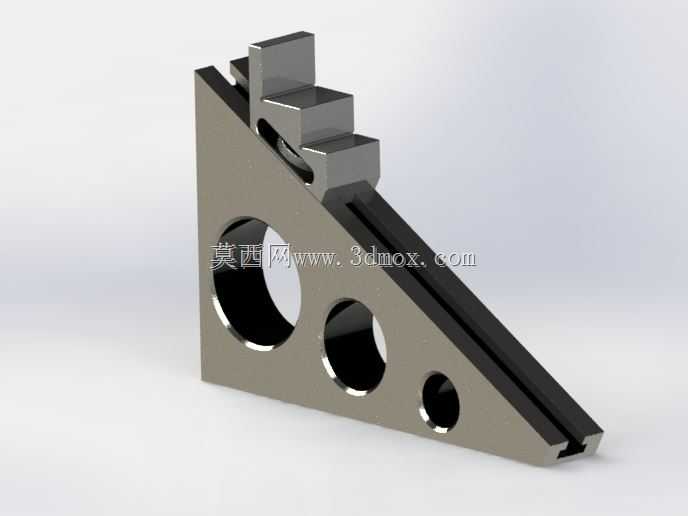

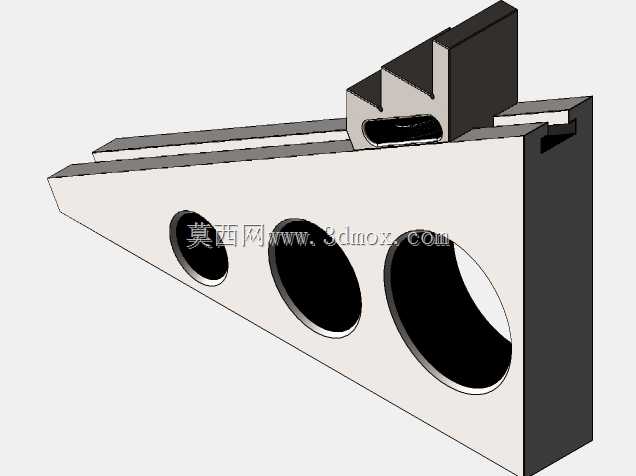

这款带阶梯定位块的三角型平面量规，主要应用于机床加工工位的工件装夹找正、平面度快速校验、直角基准对齐场景，在刨床、铣床、磨床的工装调试环节使用频率较高，可替代传统直角尺完成垂直面与水平面的同步基准校验，减少装夹找正的辅助工时。从结构设计来看，主体采用直角三角构型，斜边侧加工有通长T型滑槽，配套的阶梯式定位块可沿滑槽滑动调整位置，定位块设置三级阶梯卡位，可适配不同厚度的工件边缘抵靠定位，无需额外加装垫块即可完成多规格工件的基准贴合。主体三角板上开设三个直径递减的通孔，并非单纯减重设计，大孔可作为起吊穿绳位方便大规格量规的工位转移，中孔与小孔可作为定位销穿装位，当需要将量规固定在机床工作台面时，可通过对应孔径的销钉与工作台T型槽内的滑块锁紧，避免校验过程中量规移位影响检测精度。量规的两个直角边做了加厚处理，工作棱边做了0.2mm的倒钝处理，既避免棱边磕碰损伤影响基准精度，也能防止操作过程中划伤操作人员。滑槽的截面尺寸适配通用机床T型槽螺栓规格，定位块与滑槽的配合间隙控制在0.02mm以内，滑动顺畅无卡滞的同时，不会因间隙过大导致定位偏移。在实际使用中，可将量规的长直角边贴合机床工作台面，短直角边抵靠待加工工件的侧立面，滑动定位块至工件上边缘卡紧，即可快速确认工件与工作台的垂直状态，也可配合塞尺检测工件立面与量规短边的间隙，判断工件装夹的垂直度误差。量规的整体厚度控制在20mm，放置在工作台面不会与走刀路径产生干涉，底部平面做了精磨处理，平面度公差控制在0.01mm/100mm以内，直角精度达到GB/T 6092规定的0级精度要求，可满足普通机加工的精度检测需求。设计时特意将定位块的锁紧螺钉设置在侧面，操作时无需将手伸到量规与工件的夹缝中即可完成锁紧，提升操作便利性，三个通孔的位置经过重心校核，起吊时量规可保持自然垂直状态，不会出现倾斜导致磕碰。
