可折叠铰接式四杆形测量工具结构

这款铰接式四杆测量结构，在车间现场的异形件轮廓测绘、工装夹具定位尺寸复核、钣金折弯件角度校验场景中，能适配很多常规直尺、角尺无法贴合的测量需求。日常做设备改造时，常遇到设备内部狭窄空间的跨距测量，常规量具要么无法伸入，要么测量基准难以贴合，这种多关节铰接的结构可以顺着被测面的轮廓弯折，让两个测量端同时贴靠被测点位，不需要反复挪动量具找基准，能减少多次测量带来的累积误差。

从功能特性上看，三个铰接转轴都做了阻尼预紧设计，调整到任意角度后都能保持当前形态，不会因为自身重力松脱变形，测量时不需要额外用手固定姿态，单手握持就能完成对位读数。两端的测量支脚做了窄边收口设计，厚度控制在5mm以内，可以伸入宽度6mm以上的缝隙、沉台内部完成内尺寸测量，支脚的测量端面做了平面度研磨，和被测面贴合时不会出现虚位，保证测量基准的准确性。

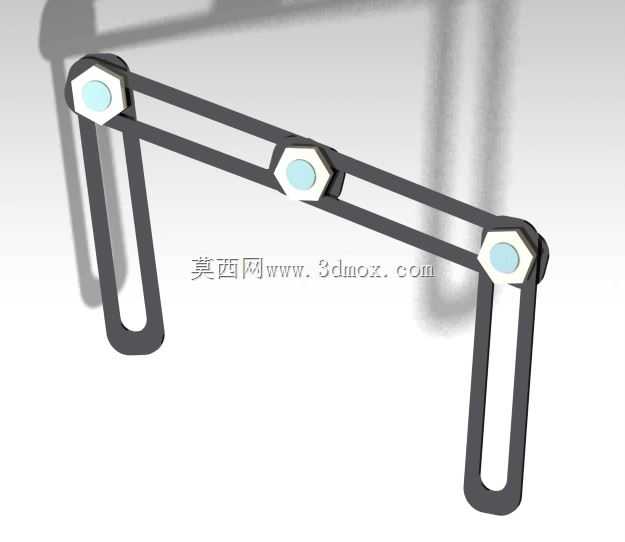

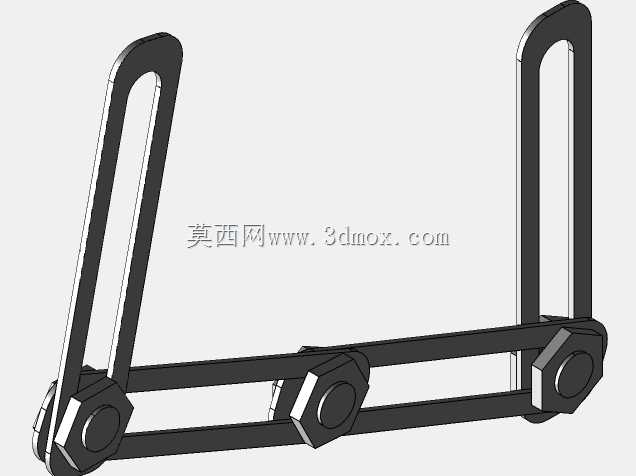

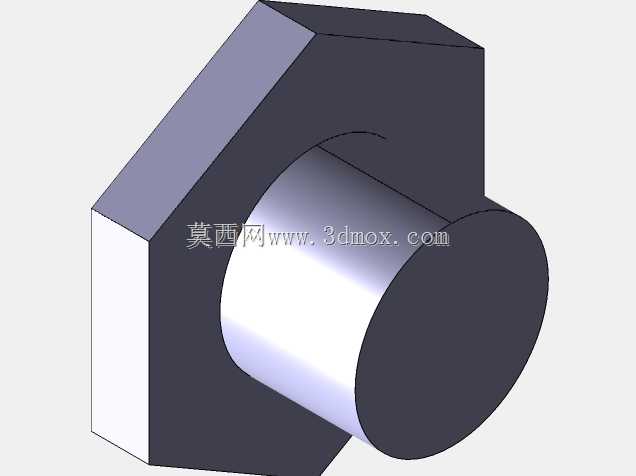

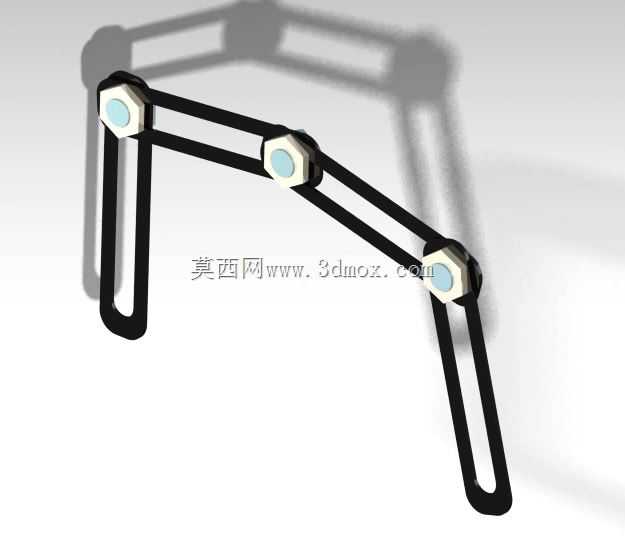

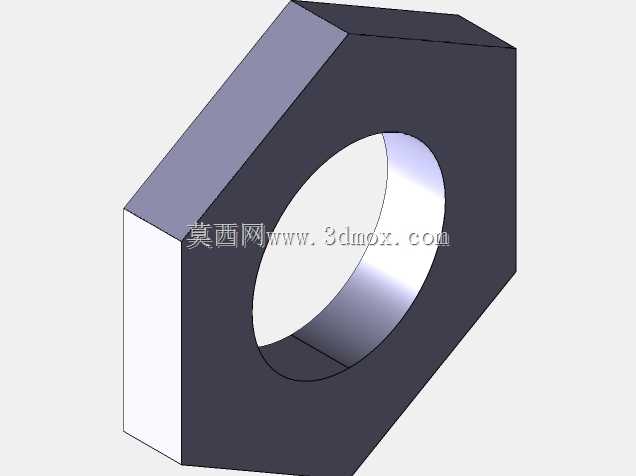

设计思路上，整体采用对称式双连杆布局，每一组铰接点都用两根平行连杆传递位置，相比单杆结构抗侧向扭转能力提升很多，测量时哪怕手部施加的力有轻微偏斜，连杆也不会出现侧向翘曲，避免测量值出现偏差。转轴位置采用六角嵌件的铰接结构，既保证转动顺滑无卡滞，又能通过嵌件的耐磨特性提升反复弯折的使用寿命，长期使用也不会出现转轴松旷导致的测量精度下降。

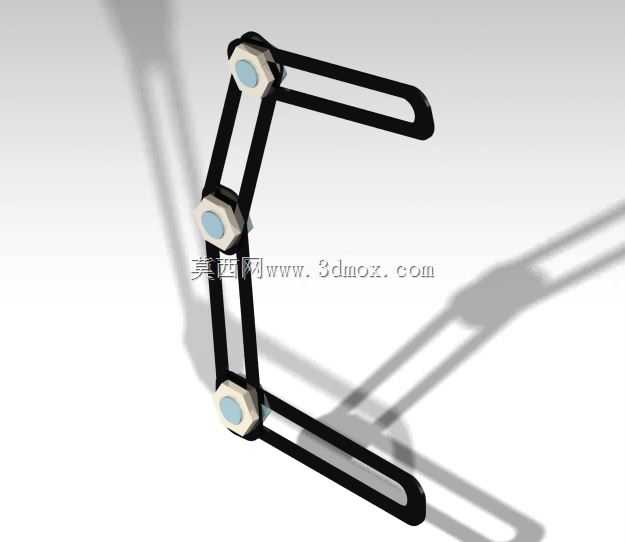

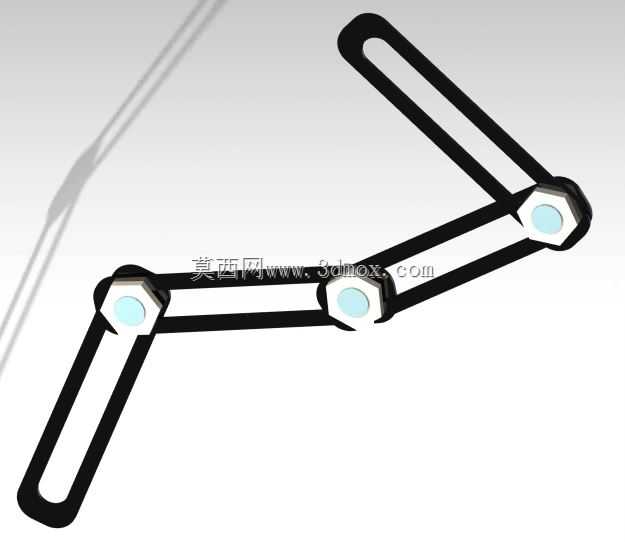

安装与使用边界方面，完全展开时两个测量端的最大跨距可以达到280mm，完全收拢后整体长度不超过120mm，可以直接放入工装口袋随身携带，不需要额外的防护收纳盒。铰接点的转动角度范围为0-165度，能够适配外凸圆弧、内凹折角、平行面跨距等多种测量场景，不过要注意该结构不适合用于粗糙度超过Ra12.5的粗糙毛坯面测量，粗糙面的凸起会让测量支脚无法完全贴合，导致读数偏差，也不适合超过50℃的高温环境使用，高温会让转轴阻尼件性能下降，出现姿态固定不稳的问题。在做样件测绘时，还可以先把该结构弯折到和被测轮廓完全贴合的形态，再拿到平台上用角度尺、直尺逐段读取参数，比直接在被测件上测量效率高很多，尤其适合复杂管路排布、异形钣金支架的现场测绘作业。
