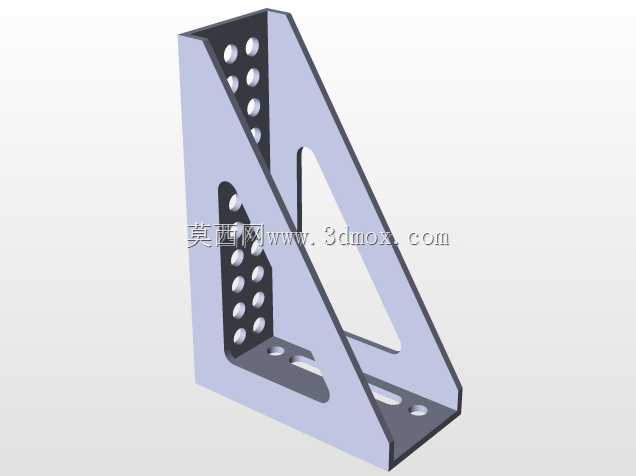

90度方形U形焊接支撑角座结构

项目分类:3D模型 发布时间:2021-09-07 ID:265250
  • 90度方形U形焊接支撑角座结构
  • 90度方形U形焊接支撑角座结构

这类直角焊接支撑角座,多应用在工业框架搭建、设备机架加固、工装夹具定位场景中,作为直角部位的承力连接构件使用,替代传统现场拼焊的临时角撑,能大幅降低现场焊接的校形工作量,提升框架组装的精度一致性。从结构设计来看,整体采用三角形承力布局,利用直角三角形的力学稳定性,两个垂直安装面分别贴合待连接的两个垂直型材或板材,斜向的支撑边承担主要的抗弯载荷,避免直角连接处受载后出现角度变形。两个垂直安装面上排布了多组安装孔,孔位采用等距阵列设计,适配不同规格的型材安装孔距,安装时可根据实际连接位置选择对应的孔位穿入紧固件,无需额外现场打孔,适配性更强。斜向支撑臂上开设了大尺寸的减重镂空,在不影响整体结构刚度的前提下,有效降低了构件自身重量,同时镂空位置也可作为线缆、细管路的穿设通道,提升框架内部的空间利用率。安装面边缘做了倒角处理,避免安装时锐边划伤操作人员,也能消除焊接或钣金加工产生的毛刺飞边带来的装配干涉。构件的外形尺寸边界为8英寸、12英寸、4英寸的对应规格,安装时需注意两个垂直面的贴合公差,安装面的平面度控制在合理范围内,保证与被连接件完全贴合,避免出现点接触导致的应力集中。在重载设备机架的直角连接处,这类角座可分散连接处的集中应力,避免长期受载后焊缝开裂或型材变形;在工装夹具的定位基准搭建中,统一规格的角座能保证多个直角定位面的角度一致性,减少逐件校准的时间。设计时充分考虑了焊接工艺的可行性,各折弯边的圆角半径匹配常规钣金折弯的工艺要求,焊接位置预留了足够的焊道空间,不会出现焊接时的操作干涉,构件整体的刚度经过受力校核,在常规静载工况下不会出现塑性变形,安装孔的孔径适配常用的紧固件规格,无需特殊定制连接件即可完成装配。
