液压泵组用钟形过渡连接构件

在中小型液压动力单元的集成搭建场景中，电机与液压泵的同轴连接精度直接决定整套动力系统的运行寿命与振动噪声水平，这类钟形过渡构件正是为解决泵组同轴安装、载荷传递、安装位适配问题设计的专用连接结构。从实际工程应用来看，该构件适配0.55kW至1.5kW功率段的D80、D90机座号电机，可直接对接第2组规格的液压泵，覆盖了小型液压站、机床液压夹紧单元、小型工装液压动力源等多数低压小流量液压系统的泵组连接需求。

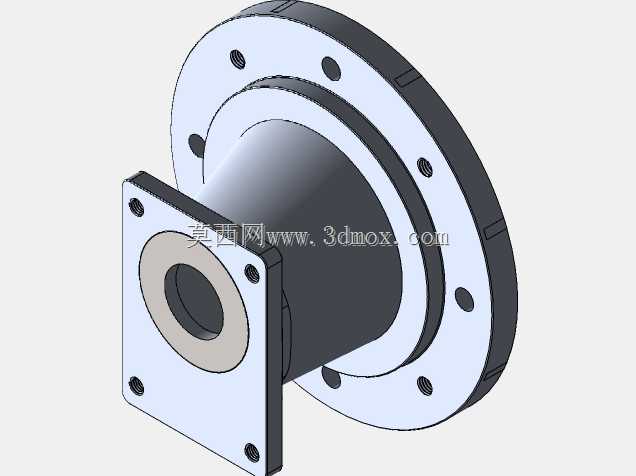

结构设计上，构件采用一端方形法兰、一端圆形法兰的异径过渡结构，圆形法兰端匹配标准电机的前端安装止口，法兰面均匀分布螺栓过孔，可直接贴合电机前端面完成紧固，方形法兰端对应液压泵的安装接口，四个角位预留螺栓安装孔，中间预留泵轴穿设的通孔，孔位周边做了加厚处理来承受泵轴传动带来的径向载荷。中间的锥台形过渡腔体一方面为电机轴与泵轴之间的联轴器预留足够的安装空间，避免联轴器运转过程中与连接壳体内壁发生剐蹭，另一方面锥台结构相比直筒结构拥有更好的结构刚性，在电机与泵存在微小安装同轴度偏差时，可通过自身微量形变抵消部分附加载荷，降低轴承受到的额外径向力。

安装边界层面，圆形法兰的止口尺寸严格匹配对应机座号电机的标准安装止口公差，方形法兰的孔位间距适配对应规格液压泵的安装孔距，两端法兰的贴合面都做了平面度加工处理，保证安装后连接面无间隙，避免长期运行后出现连接松动。腔体内部的径向尺寸预留了足够的联轴器容纳空间，可适配梅花形弹性联轴器、刚性联轴器等常用的小功率泵组联轴器类型，设计时也预留了尺寸调整余量，可根据实际选用的电机、泵型号对两端法兰的孔位、止口尺寸、腔体长度做参数化修改，适配更大或更小功率段的泵组连接需求。

这类连接构件在实际选型时，需要重点核对两端法兰的接口尺寸、腔体的有效长度是否匹配所选联轴器的轴向尺寸，同时要确认法兰螺栓孔的分布圆直径与对接设备的安装孔位完全对应，避免出现安装干涉。相比采用支架分体安装电机与泵的方式，这种一体式钟形连接结构能大幅提升泵组的安装同轴度，减少现场安装时的同轴度找正工作量，同时整体结构的抗振性能更好，能有效降低泵组运行过程中的振动传递，延长电机轴承与液压泵的使用寿命，是小功率集成式液压动力单元中应用非常广泛的连接部件。
