卧式带爬梯燃油储油箱结构设计

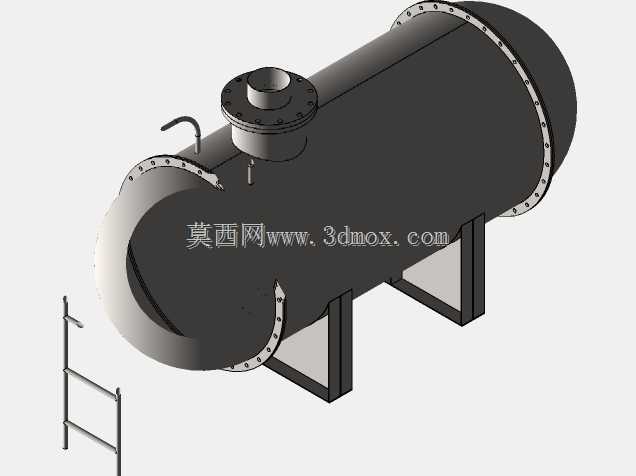

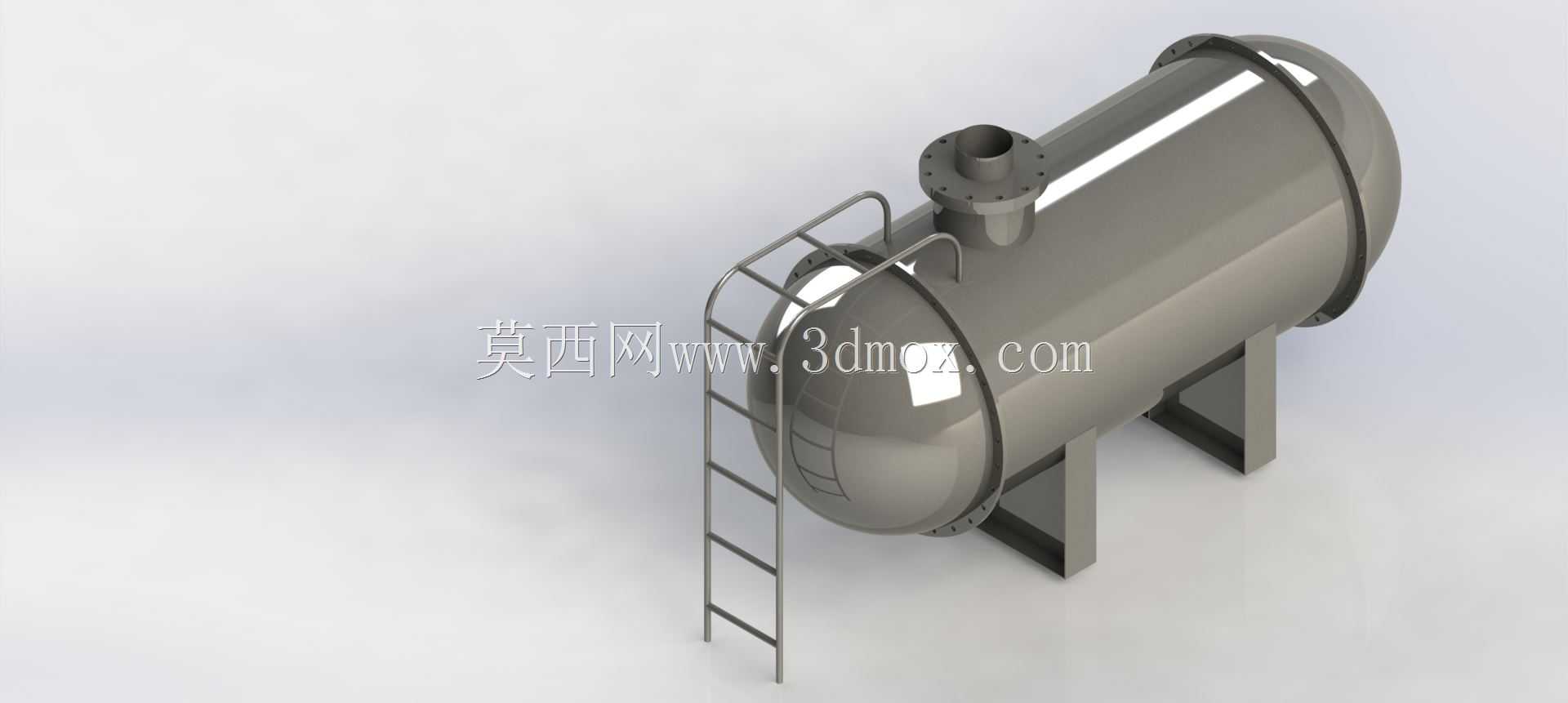

这款卧式储油罐体主要面向中小型燃油存储场景，常见于厂区内部燃油中转、工程机械配套供油、小型燃油锅炉配套储油等工况，可稳定存储柴油类轻质燃油，满足固定点位的燃油暂存与定量供给需求。罐体采用卧式椭圆封头结构，相比立式储罐，卧式布置的重心更低，对安装基础的承重要求更友好，适合放置在厂区地面、设备配套平台等常规承重区域，无需额外做高层承重加固。罐体顶部设置带法兰的加注与通气接口，法兰接口采用标准螺栓孔布局，可直接对接通用输油管路、呼吸阀等配套附件，无需额外做接口改制。罐体侧面外置直爬梯，爬梯直接焊接固定在罐体封头侧的加强筋位置，踏步采用圆钢弯折成型，间距控制在300mm，符合人工攀爬的操作步距要求，方便运维人员定期爬到罐体顶部检查接口密封、清理加注口杂物。罐体底部设置两个对称的鞍式支座，支座采用钢板折弯焊接成型，支座底部预留地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土基础上，安装时需保证两个支座的水平度偏差不超过千分之二，避免罐体局部应力集中导致焊缝开裂。设计过程中优先考虑薄板焊接的变形控制，罐体筒节采用薄钢板卷制，纵向焊缝采用自动焊工艺，封头采用冲压成型后与筒节环缝焊接，焊接前对板材做坡口处理，焊接后做煤油渗透试验排查焊缝渗漏点，保证罐体的密封性能。罐体内部可根据需求设置防浪板，减少燃油在加注或液位波动时对罐体端盖的冲击，尤其是在配套移动设备使用时，防浪板可大幅降低燃油晃动带来的罐体载荷波动。罐体的外形尺寸适配常规车间通道宽度，整体运输宽度不超过2.2米，可通过普通货运车辆直接运输到安装现场，无需做超限运输审批。安装时需注意罐体周边预留不小于800mm的操作空间，方便后期做焊缝检查、阀门更换、罐体清洁等运维操作，爬梯侧需预留足够的人员上下操作空间，避免周边设备遮挡攀爬通道。
