小规格线缆收纳用六辐镂空线轴结构

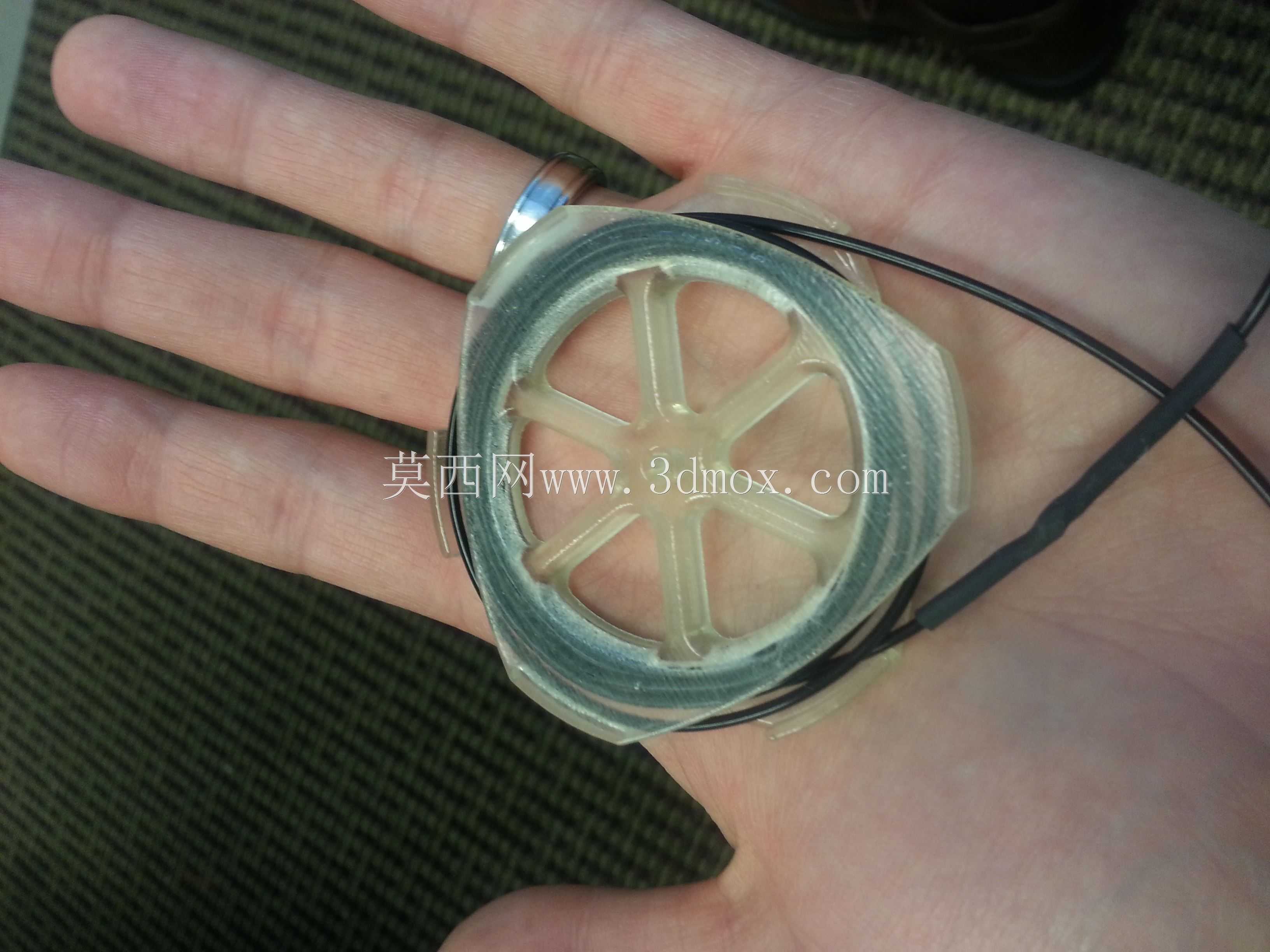

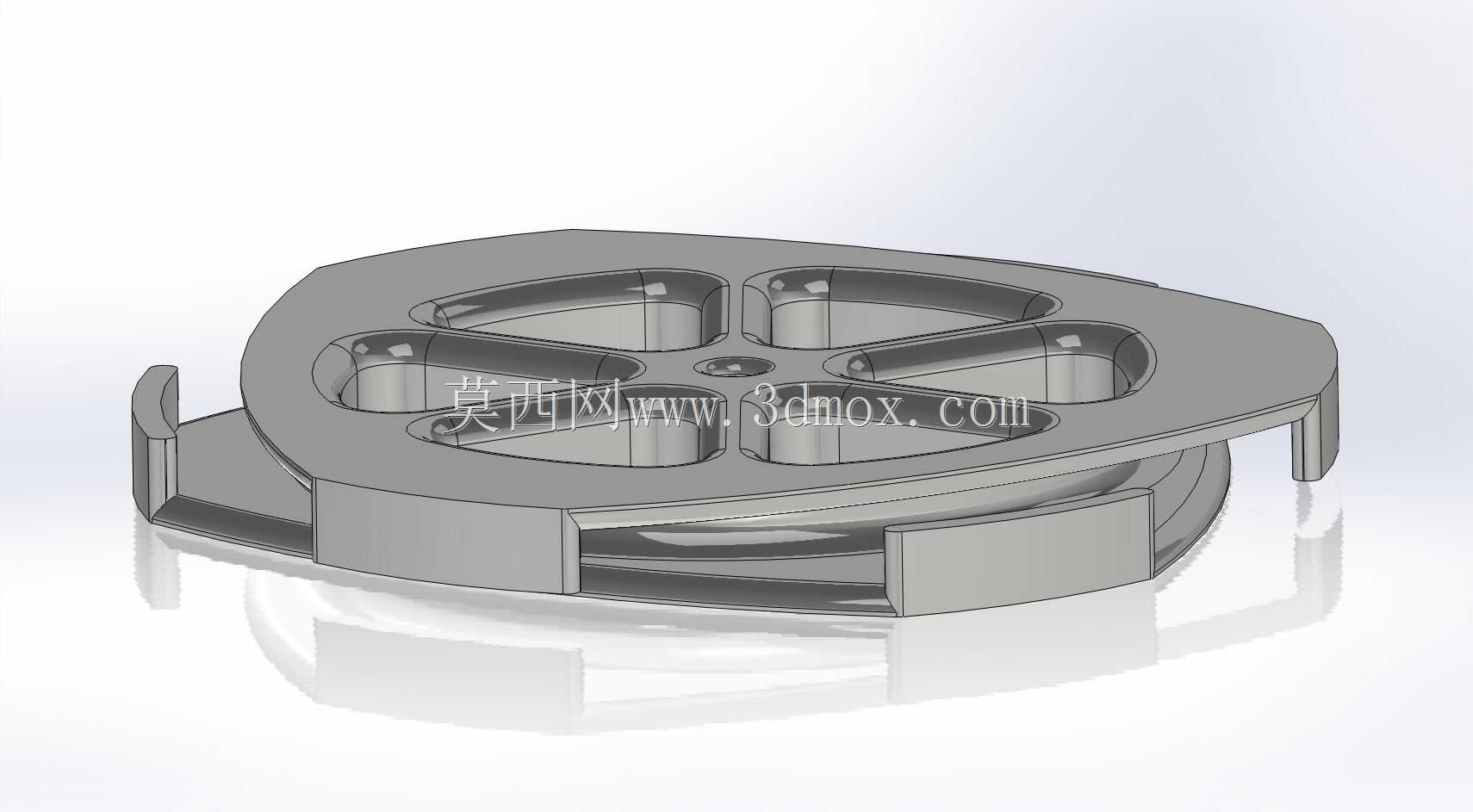

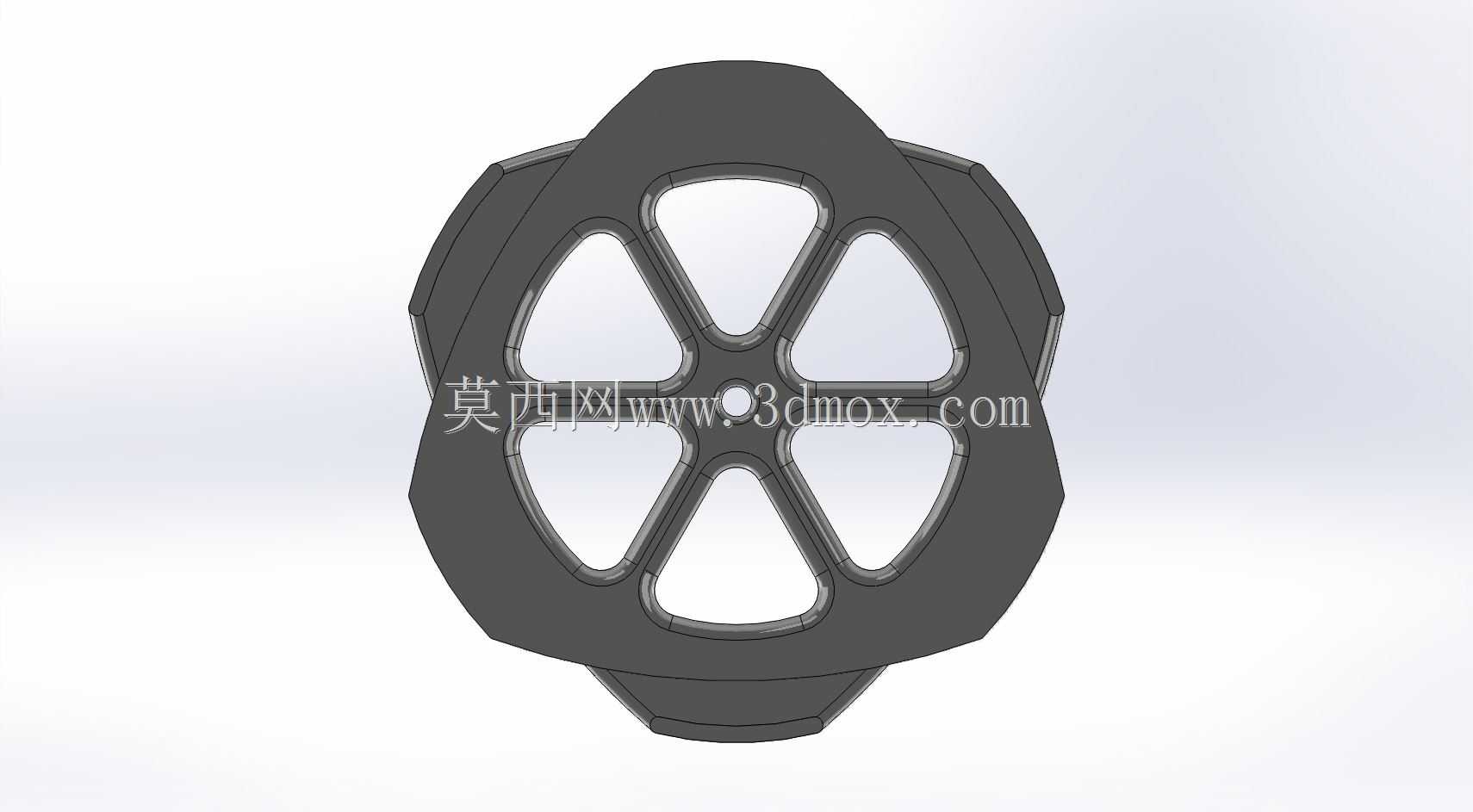

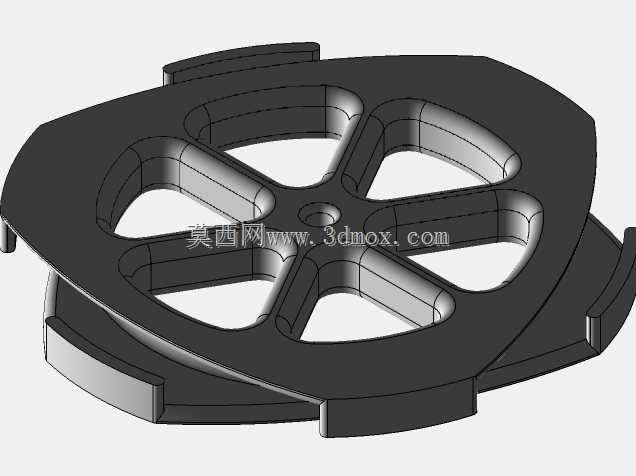

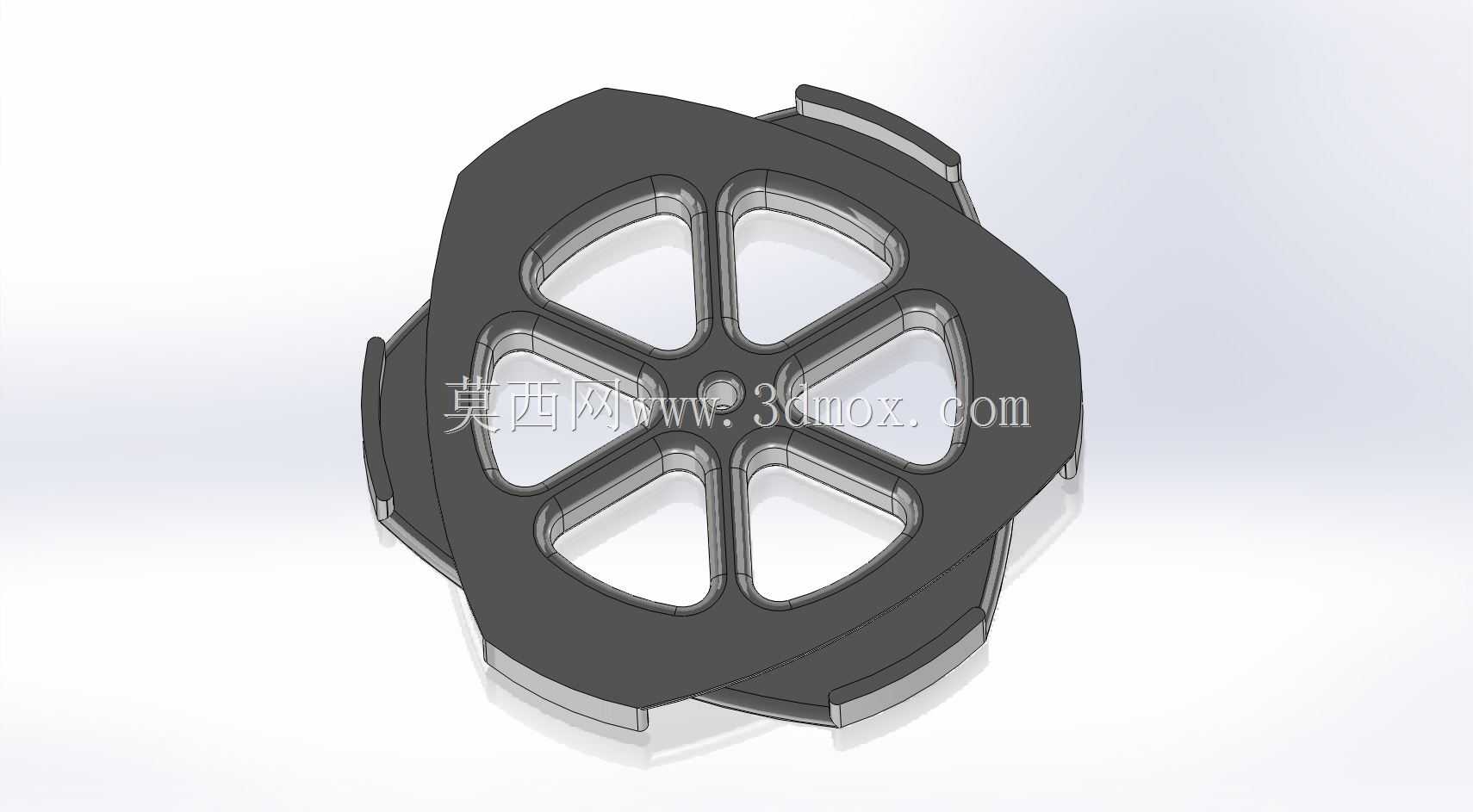

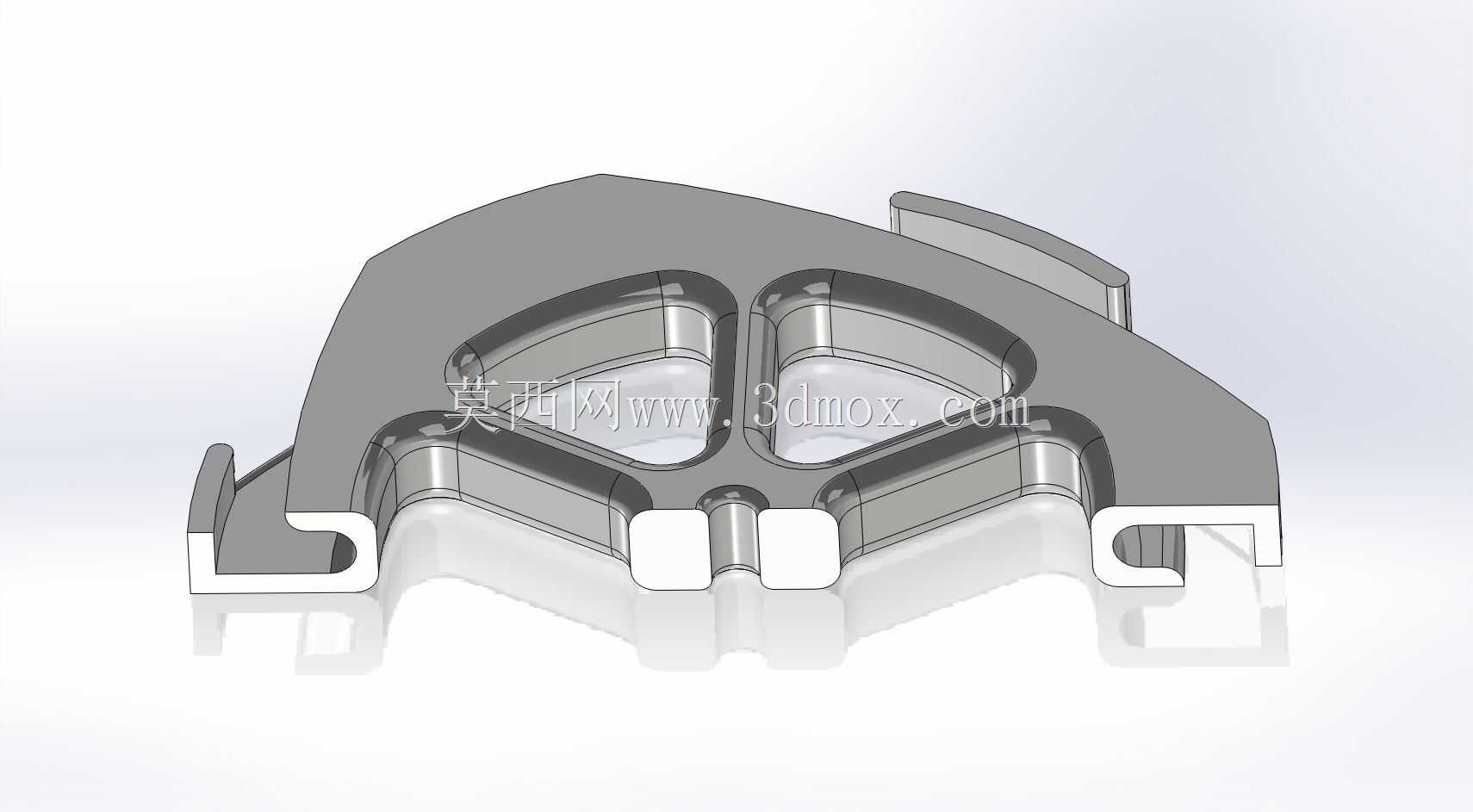

日常弱电施工、桌面理线、小型设备内部走线场景里，零散的小规格电线、光纤如果随意堆放，很容易出现缠绕打结、外皮磨损、弯折半径超标导致信号衰减或线芯断裂的问题，这款线轴就是针对这类小线径线缆的收纳整理需求设计的绕线载体。整体采用对称六辐镂空轮辐结构，轮缘做了外凸的挡边设计，挡边高度刚好适配小规格线缆的堆叠缠绕厚度，避免绕线过程中线缆从轮缘滑脱，同时轮辐之间的大尺寸镂空区域既可以减轻整体自重，也能在绕线、取线时方便手指穿入握持调整，不需要额外设计握持手柄就能完成单手操作。设计时优先考虑了3D打印的成型可行性，所有结构转角都做了均匀的圆角过渡，没有小于打印喷头直径的锐角窄缝，打印过程中不需要额外添加支撑结构，轮辐与轮毂、轮缘的连接位置做了等壁厚加强，避免打印冷却过程中出现应力翘曲，同时保证缠绕满线时的结构强度，不会因为线缆的张紧力出现轮辐变形。轮毂中心的通孔尺寸适配常规的桌面支架轴径，可以直接穿装在简易绕线支架上使用，也可以直接手持转动收线，轮缘外侧做了六个均匀分布的卡位凸台，收线完成后可以将线缆的端头卡在凸台的缝隙里，避免松散开线。实际使用时，这类线轴可以容纳单根小规格电线或光纤的整段余长，不管是弱电施工过程中临时收纳裁剪下来的余线，还是家庭、办公场景下整理桌面的充电线、光纤跳线，都能通过缠绕在该线轴上实现规整收纳，避免多根线缆混杂在一起难以梳理。轮辐的镂空设计还能直观观察到剩余线缆的长度，不需要拆开线轴就能估算剩余线量，轮缘的光滑表面不会刮伤线缆的外绝缘层，哪怕是外皮较薄的光纤跳线，缠绕过程中也不会出现外皮破损的问题。整体结构没有多余的复杂零件，一体成型即可完成制作，安装时不需要额外的紧固件，既可以单独作为手持绕线工具使用，也可以多个并排安装在固定支架上，实现不同规格线缆的分类收纳，适配桌面理线、弱电箱布线、施工现场临时余线收纳等多种场景的使用需求。
