轨道机器人配套六边形焊接工装平台

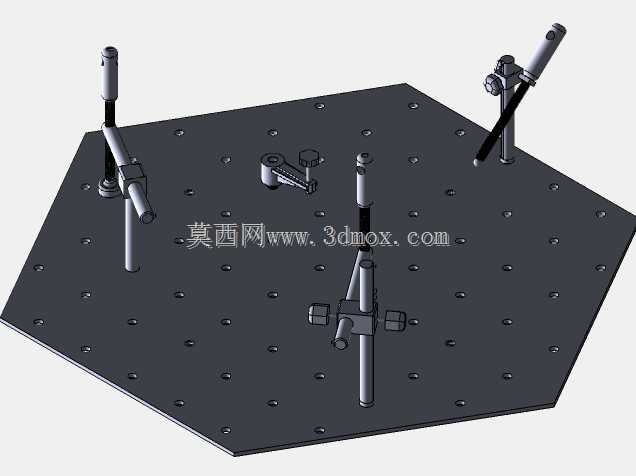

在自动化焊接产线的轨道式机器人作业场景中，工件的装夹定位精度直接决定焊缝成型质量与批量生产的一致性，这款配套焊接平台正是针对轨道焊接机器人的作业范围专门设计的装夹载体。平台本体采用六边形板式结构，相比常规矩形工装台，能够更好适配轨道机器人环形或多工位回转的作业轨迹，减少平台边角对焊枪行走路径的干涉，让机器人在多姿态焊接时无需频繁调整工位转台角度，就能覆盖平台上所有装夹点位的焊接需求。平台板面均匀排布阵列式安装孔位，孔位间距按照通用焊接工装的定位销标准尺寸设计，可兼容不同规格的快速夹钳、定位支撑、压紧组件的安装固定，无需在台面上额外钻孔攻丝，就能快速切换不同工件的装夹方案，适配多品种小批量的焊接生产需求。配套设计的四类支架分别对应不同的装夹功能：垂直支撑柱用于工件的Z向高度定位，可根据工件焊接高度调整支撑柱的伸出长度，配合锁紧机构实现高度方向的无段调整；斜向压臂组件用于工件侧面的斜向压紧，避免压头遮挡焊缝位置，保证焊枪能够以最优角度抵达焊接点位；小型快速夹钳用于小型钣金件或薄壁零件的快速压紧，装夹动作行程短，操作效率高；带可调压头的复合支架用于异形工件的多点位装夹，可分别调整每个压头的压紧位置与压力，避免薄壁工件装夹变形。从安装边界来看，平台的整体外轮廓尺寸完全匹配常规轨道焊接机器人的有效作业半径，平台底部预留了与机器人变位机或固定底座连接的安装孔位，可直接固定在轨道旁的安装基座上，安装时只需校准平台平面与机器人行走轨道的平行度，就能保证焊接时的坐标精度。在实际应用中，这类工装平台多用于五金构件、小型结构件、管道配件的自动化焊接作业，相比通用焊接工作台，它的装夹点位布局更贴合轨道机器人的运动特性，能够减少机器人的空行程距离，提升焊接作业的整体节拍，同时标准化的孔位设计让工装调整的时间大幅缩短，换产时只需更换对应支架的安装位置，就能完成不同工件的装夹准备，不需要重新制作专用工装，能够有效降低中小批量焊接生产的工装投入成本。设计时充分考虑了焊接作业的工况需求，平台板面采用耐磨抗焊渣飞溅的材质处理，焊接过程中产生的焊渣溅落在台面上不会产生粘连，日常清理只需用刮板就能去除表面残留，不会因为长期焊渣堆积影响孔位的安装精度；所有支架的活动部位都做了防焊渣遮挡设计，避免焊接飞溅进入活动间隙导致支架调节卡滞，延长工装的使用寿命。
