质量视觉CMM三坐标测量检验工装

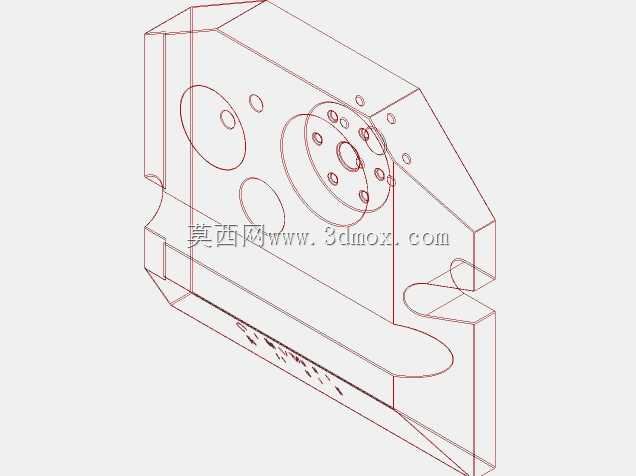

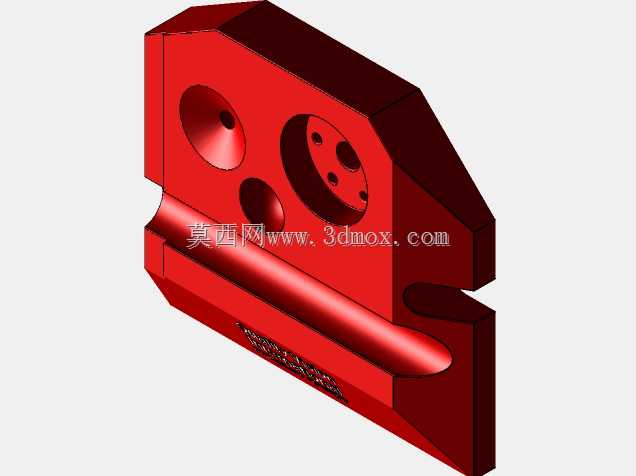

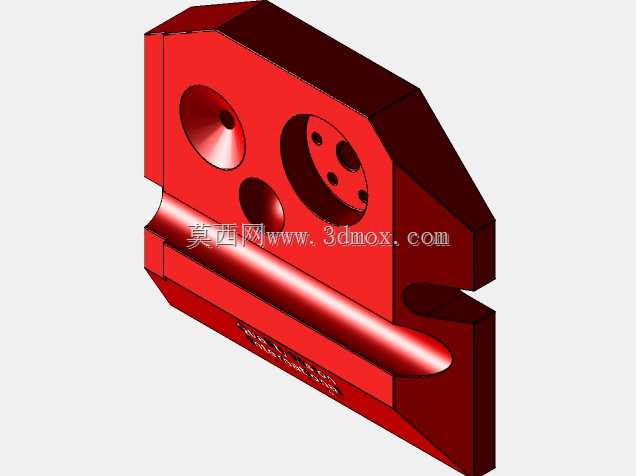

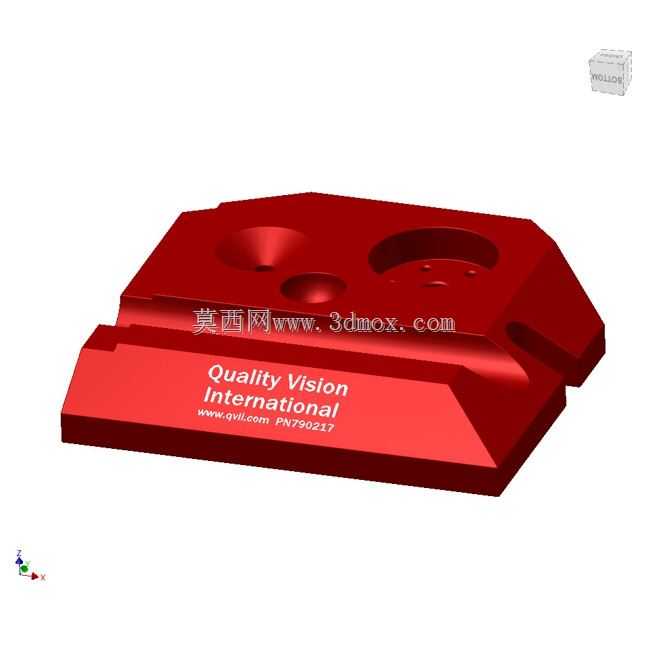

在精密尺寸检测环节，三坐标测量机作为高精度尺寸验证的核心设备，其配套的检验工装直接决定了批量检测的重复定位精度与检测效率，这款针对质量视觉国际CMM设备开发的检验工具，正是为了解决精密机加工件批量检测时的装夹定位、基准统一问题而设计。从结构设计来看，该工装采用一体化硬质合金基材加工的主体结构，上表面集成了多组不同规格的定位特征：包含锥形定位沉孔、圆形通孔、弧形避让槽以及多组小型螺纹安装孔，能够适配不同外形轮廓的被测零件，在装夹时无需反复调整找正，只要将零件对应特征贴合工装基准面，即可快速完成定位，大幅缩短单件检测的辅助装夹时间。工装的底部设计有整面的安装贴合面，边缘做了倒角避让处理，能够直接固定在三坐标测量机的花岗岩工作台面上，安装边界完全适配常规CMM设备的工作台T型槽间距，不需要额外制作转接板，安装时通过侧边的锁紧结构即可完成固定，重复安装的位置偏差可控制在微米级，避免多次装夹带来的基准偏移误差。在实际应用场景中，这类检验工装主要用于精密机加工车间的批量零件首件检测、工序间尺寸巡检以及成品终检环节，尤其是针对带有复杂曲面、多组孔位特征的精密零部件，比如液压阀块、精密模具镶件、航空航天小型结构件的检测，工装本身的基准面经过高精度磨削加工，平面度、平行度公差均控制在微米级，能够作为测量基准传递的载体，消除零件直接放置在工作台面上因台面杂质、零件底面平面度不足带来的测量误差。设计过程中充分考虑了测量路径的避让需求，工装的侧边做了斜切处理，上表面的定位特征周边预留了足够的测头移动空间，测针在触测零件各个方位的特征时，不会与工装本体发生碰撞，不需要额外编写复杂的避障路径，降低了测量编程的工作量。同时工装表面做了硬质氧化处理，耐磨性能优异，长期频繁装夹零件也不会出现基准面的磨损划痕，能够长期保持基准精度，减少工装本身的校准频次。工装侧面刻印的标识区域清晰标注了零件编号与基准方向，操作人员在使用时可以快速识别工装的安装方向，避免装夹反向带来的批量检测错误，整体结构没有冗余的设计，所有特征都服务于快速定位、基准统一、测头避让这几个核心功能，完全贴合三坐标测量现场的实际使用需求，没有多余的装饰性结构，整体厚重扎实，在测头触测时不会产生微位移，保证测量数据的稳定性。
