垂直钻孔作业用手钻定位钻模结构

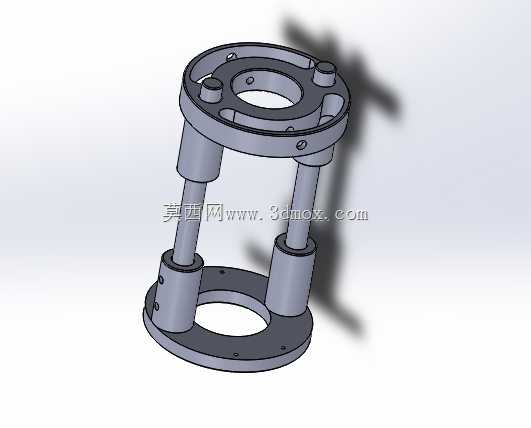

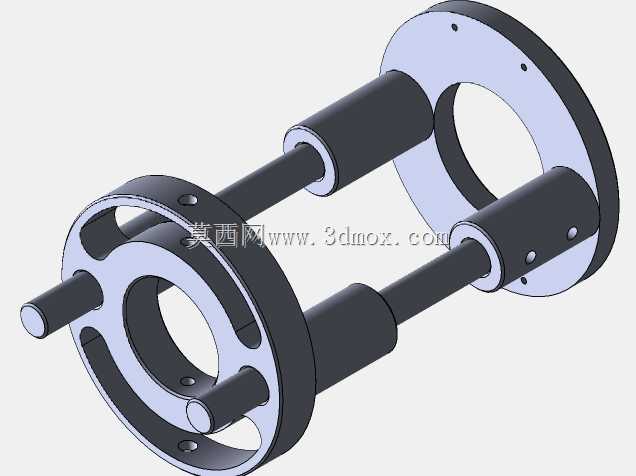

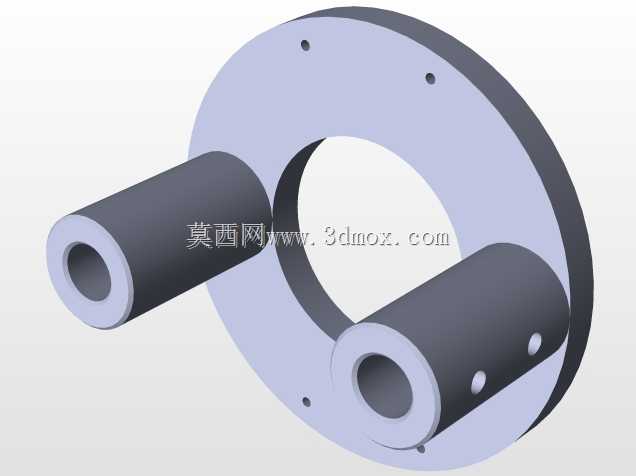

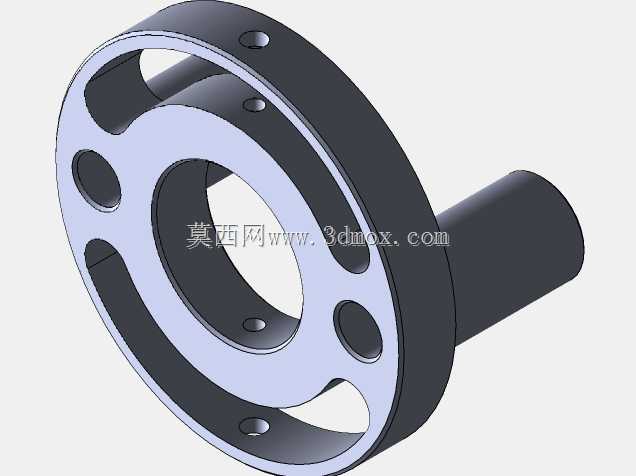

在现场机加工、设备维保、小型构件预制的作业场景里，经常会遇到需要在工件表面加工与基准面严格垂直的孔位需求，这类作业如果单纯依靠手持电钻凭手感操作，很容易出现孔位偏斜、孔轴线不垂直、相邻孔位间距超差的问题，尤其是在没有固定式钻床的野外作业、大型构件现场配钻场景下，这类问题出现的概率会大幅提升，这款手钻配套钻模就是针对这类工况设计的定位辅具。整套结构采用上下双环形法兰板搭配三根可伸缩导向立柱的布局，上下法兰板的同轴度通过导向立柱的配合精度保证，作业时将下法兰端面贴合在待加工工件的基准面上，依靠法兰端面的平面度贴合来建立垂直于工件表面的导向基准，上法兰的中心导向孔用于给钻头提供进给导向，确保钻头进给方向始终与工件基准面保持垂直，不会出现进给过程中钻头偏摆导致的孔斜问题。设计过程中，导向立柱采用了滑套配合结构，可根据待钻孔的深度、工件表面的凸起高度调整上下法兰的间距，适配不同长度的钻头以及不同工况下的进给行程需求，三根立柱沿法兰圆周均匀分布，既保证了支撑结构的稳定性，避免钻孔过程中钻模受钻头扭矩作用发生偏转，也留出了足够的排屑与操作空间，不会因为立柱遮挡影响操作人员观察钻孔位置与排屑情况。上下法兰板上预留的安装孔位，既可以通过卡箍、压板将钻模临时固定在工件表面，也可以适配不同规格的钻套，针对不同直径的钻头更换对应内径的导向套，无需更换整套钻模就能覆盖多规格孔径的垂直钻孔需求。从安装边界来看，下法兰的环形接触面不需要完全覆盖工件表面，只要待钻孔位周边有足够的平整区域供下法兰贴合即可，哪怕是在弧形面、带局部凸台的工件表面，只要找正基准面贴合位置，就能保证钻孔的垂直度要求，相比固定式钻床的工装，这类手钻配套钻模不需要复杂的装夹固定，单人就能快速完成定位、钻孔作业，尤其适合设备现场维修、钢结构现场配钻、小型五金件批量钻孔这类场景使用，能有效降低手持钻孔的操作难度，减少孔位超差的返工率。结构上所有配合面都做了公差适配，导向滑套的间隙控制在合理范围，既保证上下法兰滑动顺畅，也不会因为间隙过大导致导向精度损失，法兰边缘做了倒角处理，避免操作过程中锐边划伤操作人员，整体结构没有复杂的异形构件，加工难度低，日常维护只需要定期清理导向立柱上的切屑、涂抹润滑脂保证滑动顺畅即可，长期使用过程中如果导向套出现磨损，只需要单独更换导向套就能恢复原有精度，不需要整体报废更换，使用成本更低。
