卡利比切割模具爆炸视图结构展示

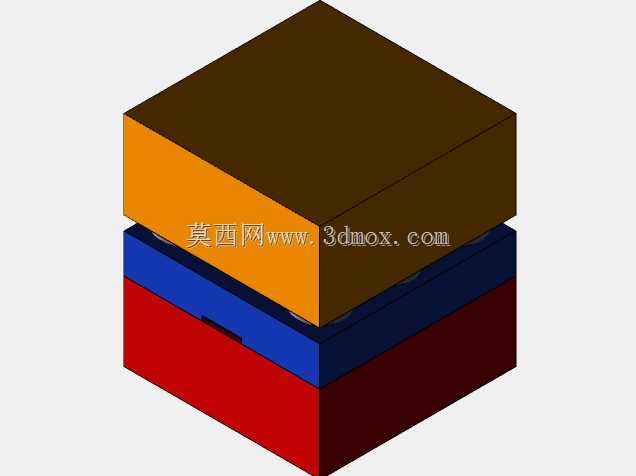

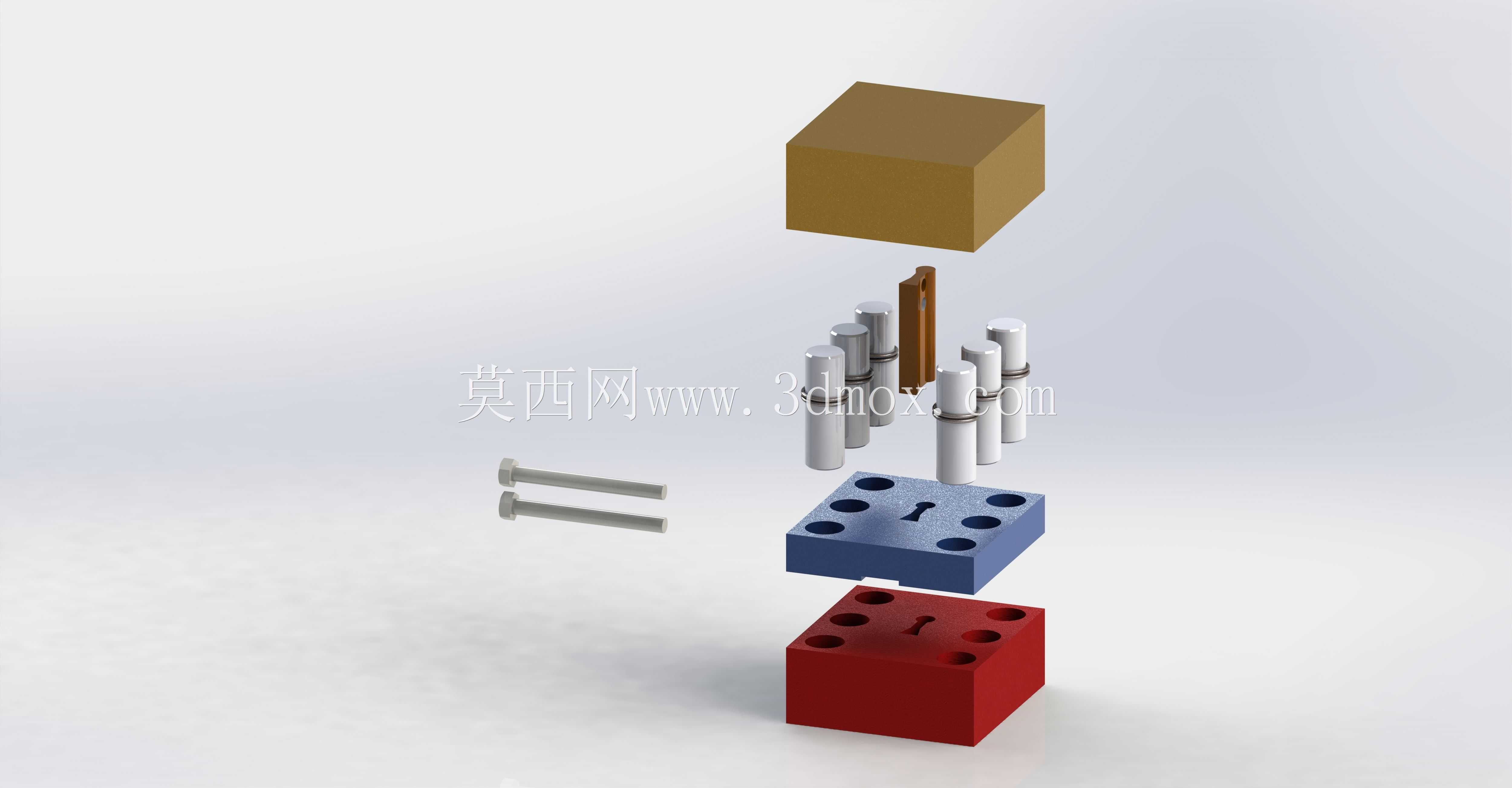

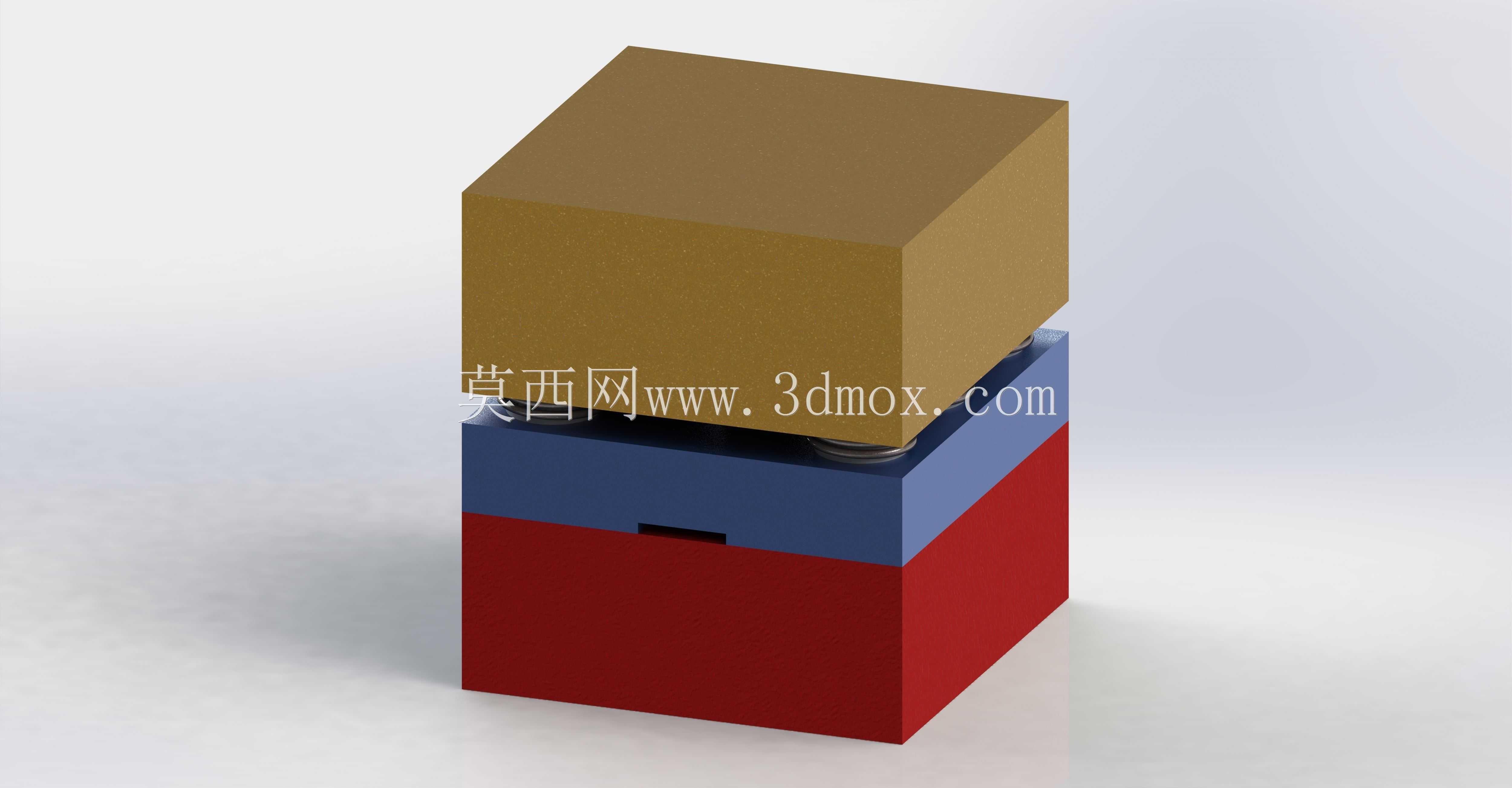

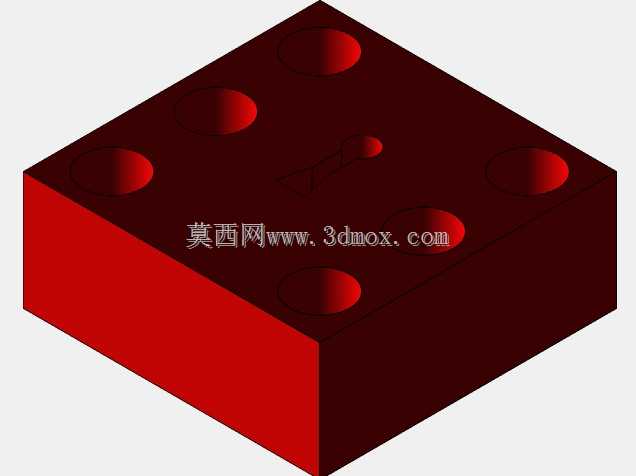

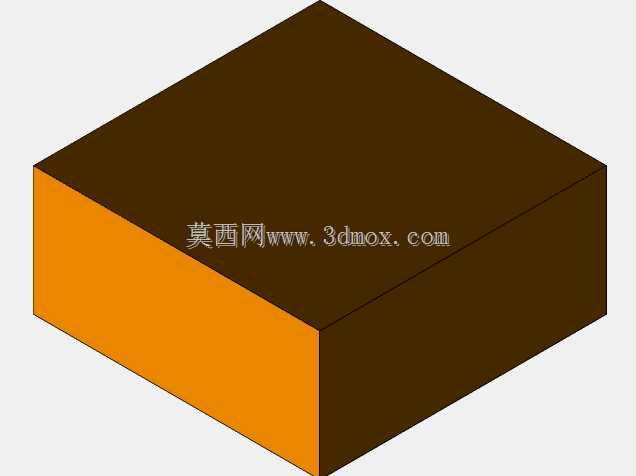

这套切割模具的结构设计围绕薄材精准裁切的生产需求搭建，整体采用上下模对合的经典冲压裁切布局，上下模座均采用方块式实体结构，在保证安装刚性的同时，预留了充足的紧固件安装孔位，可直接适配常规小吨位冲床的工作台装夹尺寸，无需额外制作过渡转接板。从爆炸视图的拆分状态可以看到，整套模具的核心裁切刃口设置在上下模座的对合接触面，中间的导向组件采用多根等直径导柱配合导套的结构，导柱沿模座周向均匀排布，合模过程中可实现无偏载的垂直导向，避免刃口出现错位啃伤的问题，导柱的长度设计充分考虑了开模行程安全边界，开模到最大行程时导柱仍保留足够的配合长度，不会出现导柱脱出导套的风险。上下模座之间设置的定位块用于待加工坯料的快速定位，操作人员放置坯料时可直接靠住定位块完成位置校准，无需反复调整对位，能有效缩短单件生产的上下料辅助时间。配套的紧固件采用标准内六角圆柱头螺钉，分别用于导套、导柱与模座的锁紧固定，螺钉的沉孔深度完全埋入模座安装面以下，合模时不会出现结构干涉。这套模具主要应用于小尺寸金属薄材、非金属薄片的定形裁切工序，常见于电子接插件垫片、小型密封件的批量生产场景，模座上的安装孔采用对称排布设计，可兼容不同装夹方向的安装需求，适配多型号小吨位冲压设备的装夹参数。设计过程中对上下模的合模间隙做了精准匹配，针对不同厚度的裁切材料可通过调整合模深度控制裁切断面质量，刃口部位采用可拆卸的镶块式设计思路，长期使用出现刃口磨损后，仅需更换对应刃口镶块即可恢复裁切精度，无需整体更换模座，能有效降低生产现场的模具维护成本。导向组件的配合间隙控制在微米级，可保证连续冲压过程中上下模刃口的同轴度，避免出现裁切毛边过大、坯料卡模的问题，模座的边角位置均做了倒角处理，可避免安装调试过程中出现锐边划伤的安全隐患。
