4mm管径1/4英寸外螺纹气动快插接头

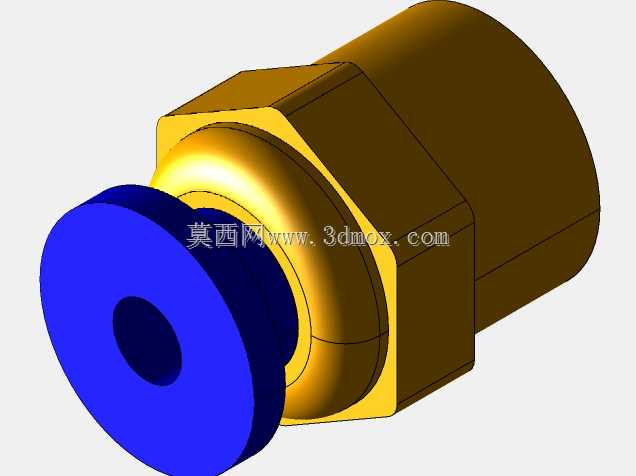

这款气动快插接头主要面向气动系统的管路连接场景，在自动化生产线气动回路、小型气动工装夹具气路、台式气动工具气源接驳、实验室气动试验台管路搭建等场景中都有广泛应用，核心作用是实现4mm外径气动软管与1/4英寸英制螺纹接口的快速连通与密封，无需额外套丝、缠绕生料带反复调整，插拔即可完成管路的装拆，大幅降低气路布设与后期维护的操作时长。从结构设计来看，接头整体分为螺纹连接段、六角拧动段、快插承口段三个功能区域，六角段的对边尺寸符合常规气动接头的通用扳手适配规格，现场安装时可以用普通开口扳手或者活动扳手夹持施力，不会出现打滑刮伤外表面的情况，拧入对应内螺纹接口时，端部的密封结构可以在额定工作压力下实现可靠密封，避免气路泄漏导致的压力损失。快插承口端的蓝色弹性卡圈经过结构优化，当4mm外径的PU气管、尼龙气管垂直插入承口到底后，卡圈会自动卡紧气管外壁的环形咬合区域，即使气路带压工作也不会出现气管脱飞的情况，需要拆卸气管的时候，只需要均匀按压承口端面的蓝色释放圈，卡圈就会松开对气管的夹持，直接拔出气管即可完成拆卸，不需要额外的辅助工具。设计过程中充分考虑了安装边界的限制，接头整体轴向长度控制在紧凑范围内，在狭小的设备内部气路布设场景中，不会因为接头长度过长和周边的结构件、其他管路产生干涉，六角段的径向尺寸也做了优化，相邻两个接头并排安装在阀岛或者分气块上时，扳手有足够的操作空间，不会出现相邻接头互相干扰无法拧动的情况。接头内部的气流通道做了平滑过渡处理，没有突兀的变径或者直角转角，压缩空气通过时的局部阻力损失被控制在较低水平，不会因为接头本身的结构导致气路供气压力不足，影响末端气动执行元件的输出力或者动作响应速度。承口内部的密封件采用耐油耐老化的弹性材质，长期接触压缩空气中携带的少量润滑油雾也不会出现溶胀、硬化失效的问题，在常规工业车间的环境温度范围内都能保持稳定的密封性能，不需要频繁更换密封件维护。外螺纹段的螺纹精度符合通用英制管螺纹的公差要求，和市面上同规格的电磁阀、气缸、分气块、气源处理件的内螺纹接口都能实现良好适配，不需要额外加工转接件就能直接安装使用，降低了现场气路改造的配件成本。
