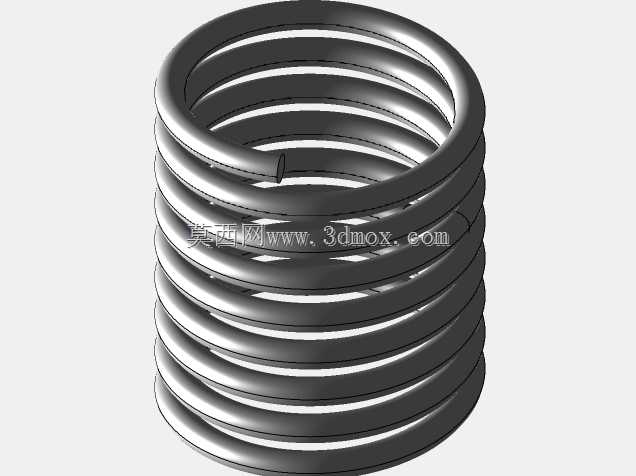

参数化等节距圆柱螺旋压缩弹簧结构

在各类机械设备的结构设计中，弹性缓冲、储能复位类零件的选型与建模是结构工程师经常接触的工作内容，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件之一，其参数化建模的合理性直接影响后续装配验证、运动仿真的结果准确性。这类弹簧的核心功能是在承受轴向压力时产生弹性变形，将外力做功转化为弹性势能存储，在外力撤除后快速释放势能推动相关构件复位，或是在设备运行过程中吸收冲击载荷、隔绝振动传递，避免刚性构件受瞬时冲击出现应力集中甚至断裂失效。从实际应用场景来看，小到精密仪器的按键复位结构、自动化产线的夹具缓冲模块，大到重型工程机械的悬架系统、阀门的启闭复位机构，都能见到这类等节距圆柱螺旋弹簧的身影，不同工况下对弹簧的线径、中径、有效圈数、端部结构都有明确的适配要求。本次建模采用全参数化的设计逻辑，建模初始阶段就将弹簧线径、弹簧中径、自由高度、有效圈数、支撑圈数、节距等核心设计参数设置为可变量，后续调整参数时仅需修改对应数值即可快速生成不同规格的弹簧模型，无需重复绘制螺旋扫描路径，能够大幅提升系列化零件的设计效率。从外形与安装边界来看，该弹簧为两端并紧磨平的端部结构，安装时两端支撑面可与配套的弹簧座平面完全贴合，避免工作过程中出现偏载、歪斜的问题；弹簧的外径尺寸需匹配安装位的内孔直径，预留合理的径向间隙防止弹簧压缩膨胀时与孔壁发生摩擦卡滞，内径则需要适配导向轴的直径，保证弹簧沿轴向平稳伸缩，不会出现径向窜动。建模过程中严格遵循螺旋弹簧的成型规律，螺旋升角根据节距与中径的对应关系自动计算，簧丝截面沿螺旋路径扫描时保持法向垂直，还原实际冷卷弹簧的成型形态，支撑圈部分的节距逐步收紧至并紧状态，端部磨平部分的厚度控制在簧丝线径的四分之一左右，符合常规五金弹簧的加工工艺要求。在结构选型阶段，工程师需要结合实际工况的载荷大小、压缩行程要求、工作频率来匹配对应的参数，比如承受高频交变载荷的场景需要适当提升簧丝的强度冗余，大行程压缩场景需要校核弹簧的并紧高度，避免出现压并应力超过材料许用应力的情况。这类参数化模型可直接导入装配体中进行干涉检查、运动仿真，模拟弹簧在不同压缩量下的变形状态，验证机构的行程是否符合设计预期，也能为后续的弹簧刚度校核、疲劳寿命计算提供准确的三维数模基础。
