多构型M6内六角固定螺钉设计

在各类机械装配场景中，固定螺钉作为最基础的紧定连接件，承担着限制轴套、齿轮、凸轮等回转零件轴向与周向位移的核心作用，小到精密仪器的调节机构，大到重型设备的传动组件，都能看到这类零件的应用。不同于普通外六角螺栓的通孔穿装锁紧逻辑，固定螺钉多采用内驱动结构，直接拧入被连接件的预制螺纹孔内，端部抵紧待固定零件的表面，无需额外配合螺母即可完成锁紧，在安装空间受限、不允许螺栓端部外露的结构中优势十分明显。

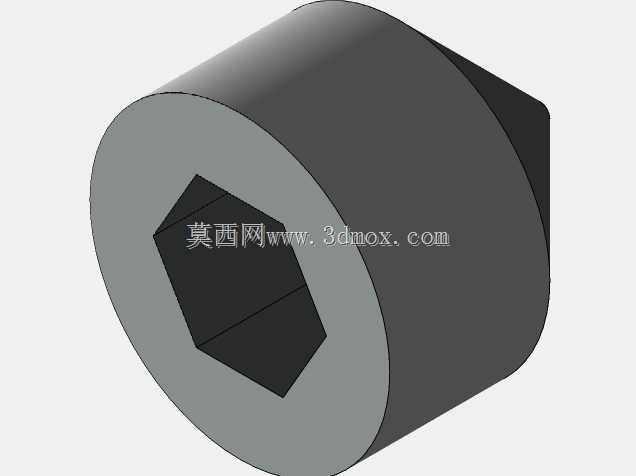

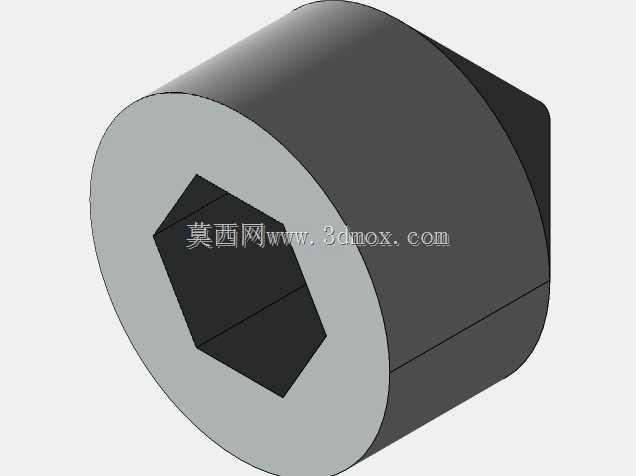

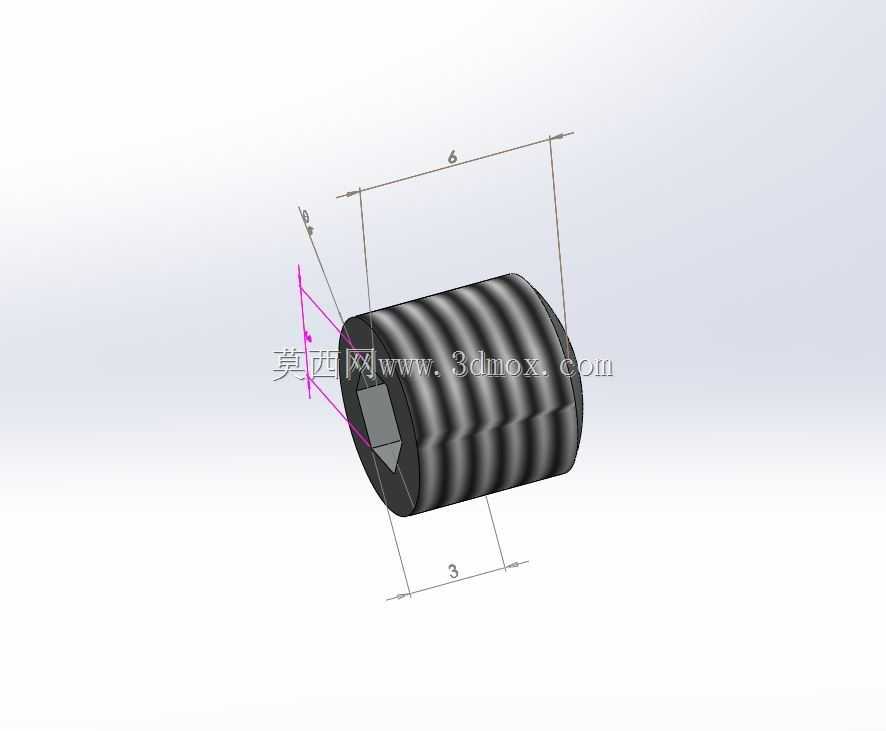

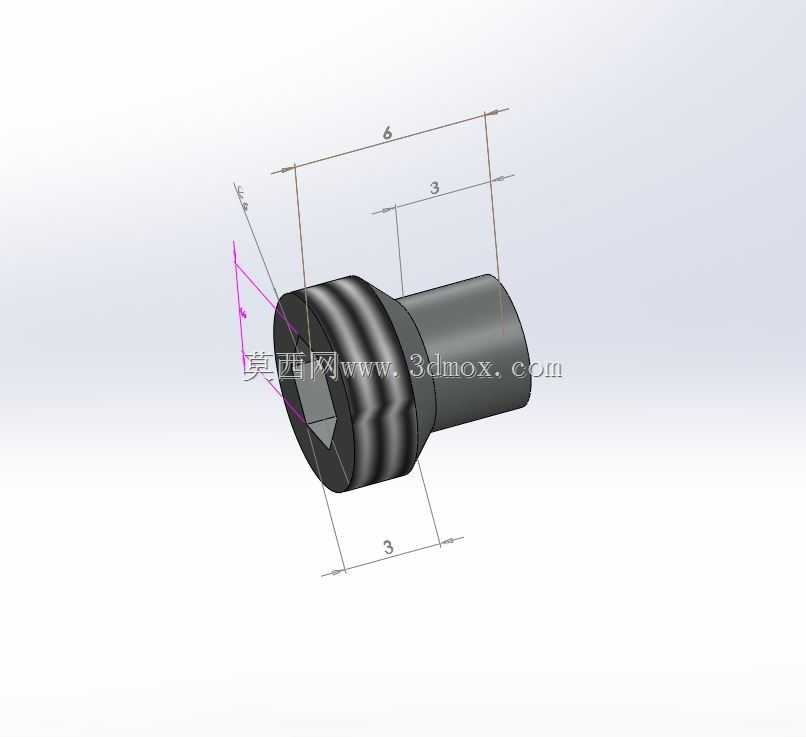

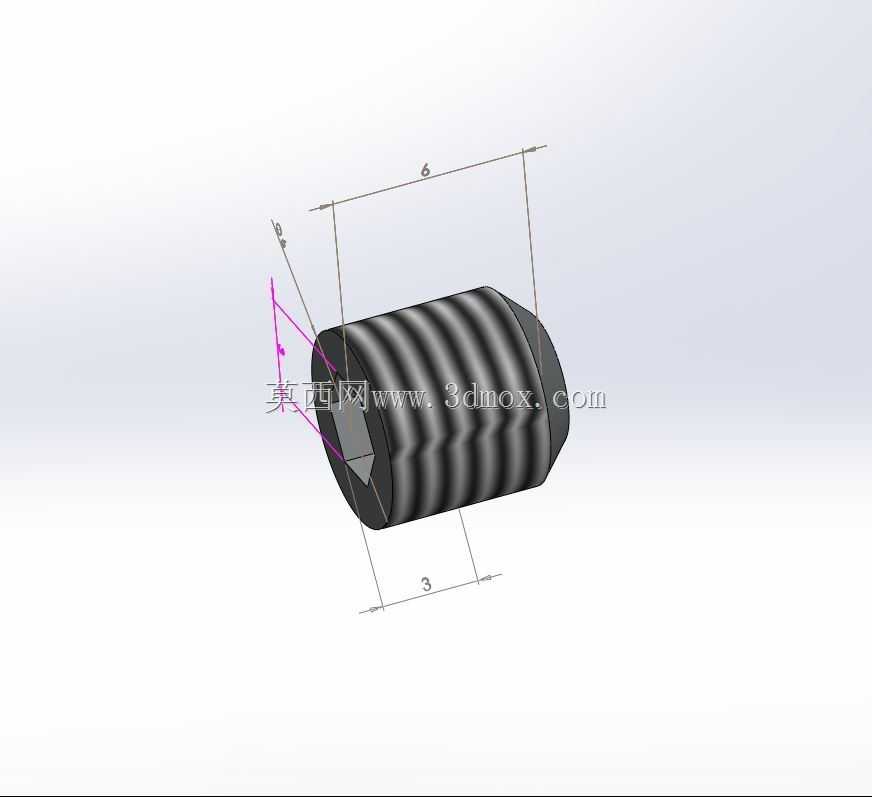

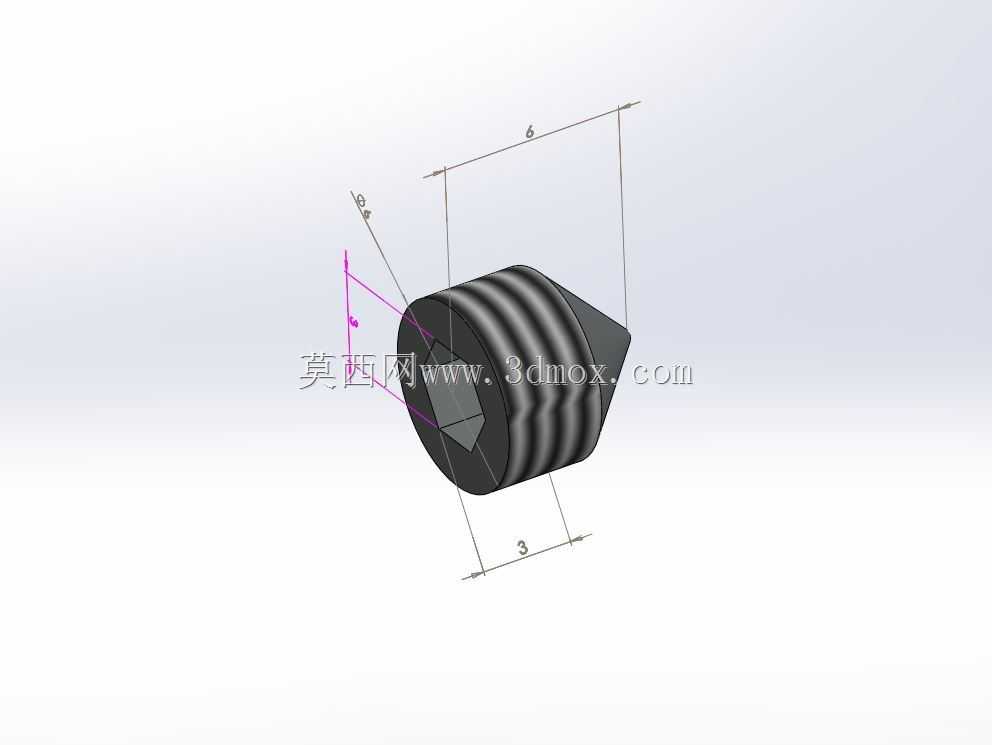

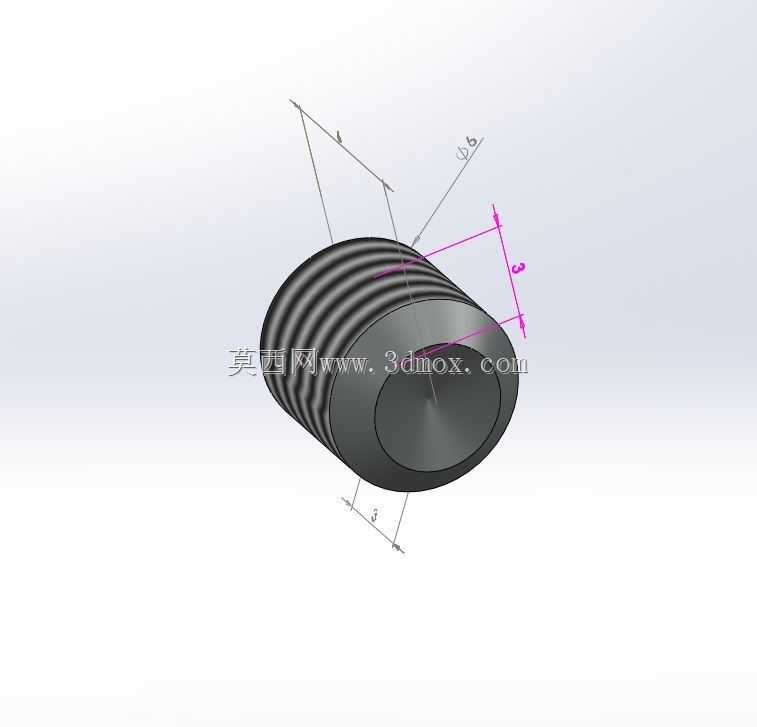

本次设计的M6规格固定螺钉覆盖了半球形端、扁平端、全爪形端、空心端、尖端五种常用构型，适配不同的紧定工况：尖端构型适合硬度较低的被抵紧面，可嵌入零件表面形成更强的防滑锁止效果，多用于振动幅度不大的轻载传动定位；扁平端接触面积大，抵紧时不会划伤零件表面，适合需要频繁调整位置的滑移部件定位，避免反复松紧造成的接触面压痕变形；半球形端的接触应力分布更均匀，能承受一定的冲击载荷，常应用在中载设备的轴类零件周向固定场景；全爪形端的多齿结构可以在粗糙铸件表面形成多点咬合，无需预先加工定位凹坑即可实现可靠锁止，适合毛坯件的快速装配定位；空心端则可以在抵紧时容纳零件表面的微小凸起或残留杂质，避免因异物垫起造成的锁紧失效，适合装配环境清洁度一般的现场施工场景。

从尺寸边界来看，该系列螺钉公称直径为6mm，螺杆总长度为6mm，内六角驱动深度匹配标准M6内六角扳手尺寸，端部结构尺寸经过校核，拧入深度达到3mm时即可满足常规工况下的锁紧力要求，不会出现螺杆弯曲或端部崩裂的问题。设计过程中针对不同构型的端部做了应力优化，比如尖端构型做了小圆弧过渡避免应力集中断裂，全爪形端的齿形角度经过调整，既保证咬合深度又不会在拧入时出现齿部崩损，所有构型的螺纹段均采用标准粗牙螺纹，适配通用M6预制螺纹孔，无需特殊攻丝工具即可完成装配。在实际选型时，设计人员可根据被固定零件的表面硬度、载荷大小、是否需要频繁拆装等需求，直接调用对应构型的模型完成装配，无需重复绘制基础零件，能大幅缩短结构设计阶段的零件建模周期，同时统一的规格参数也能减少后续采购环节的零件种类，降低装配现场的物料管理难度。
