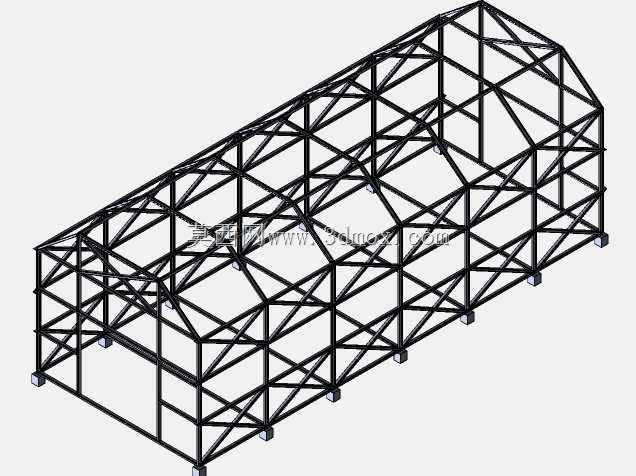

大跨度弧形顶空间钢管桁架承重结构

这类空间钢管桁架结构，常应用于大跨度无柱厂房、临时仓储篷房、户外露天料场遮蔽棚、小型场馆屋面承重体系中，核心作用是在少设甚至不设中间立柱的前提下，为上部屋面围护材料提供稳定的承重支撑，同时将屋面荷载、风荷载、积雪荷载均匀传导至底部基础支座，避免局部应力集中引发结构变形。从结构设计逻辑来看，整体采用三角形稳定单元作为基础受力模块，所有杆件仅承受轴向拉压荷载，无多余弯矩作用，能最大化发挥管材的截面力学性能，相比同跨度的实腹式钢梁，整体自重可降低四成以上，同时减少钢材用量，降低现场安装的吊装难度。设计时首先根据跨度需求确定整体轮廓，顶部采用弧形起拱造型，一方面可以优化屋面排水坡度，避免雨季屋面积水产生额外荷载，另一方面弧形轮廓能有效分散垂直向下的竖向荷载，降低跨中位置的杆件受力峰值；纵向沿跨度方向等距设置横向主桁架片，相邻主桁架片之间通过交叉斜腹杆、纵向水平连接杆件连接成整体空间体系，避免单榀桁架出现平面外失稳的问题，所有杆件连接节点均采用相贯线焊接处理，保证节点传力连续，不存在应力突变的薄弱位置。底部支座位置设置带安装孔的固定脚座，安装时可通过膨胀螺栓或预埋螺栓与下部混凝土基础、钢结构地梁连接，支座位置的腹杆做加密处理，将上部传导的荷载均匀分散到基础接触面，避免基础局部受压过大出现沉降。从安装边界来看，该类桁架单榀片体可在地面预拼装完成后再进行整体吊装，杆件均采用等规格标准管材，现场拼接时无需复杂的定制加工，适配不同场地的快速搭建需求；结构侧面预留的围护结构安装位，可直接固定彩钢板、阳光板、篷布等不同类型的围护材料，适配不同使用场景的封闭、半封闭需求。实际使用中，这类桁架结构的杆件排布预留了充足的管线穿行空间，后期布设照明线路、通风管道、消防管线时无需额外做支架打孔，可直接沿桁架杆件固定，减少二次施工对结构本体的破坏；同时整体镂空的结构形式能有效降低风阻，在沿海多风区域使用时，可减少强风对结构整体的水平推力，提升结构的抗风稳定性。
