在各类旋转传动设备的结构设计中,滚珠轴承是应用覆盖范围极广的支撑类部件,从普通的民用电机、输送辊道,到工业减速机、机床主轴的辅助支撑端,都能见到这类标准件的身影。它的核心作用是承接旋转轴的径向载荷,同时可承受一定比例的轴向载荷,通过滚动摩擦替代滑动摩擦的结构形式,大幅降低轴系运转过程中的阻力损耗,减少配合面的磨损速率,保障整套传动机构的运转精度与使用寿命。

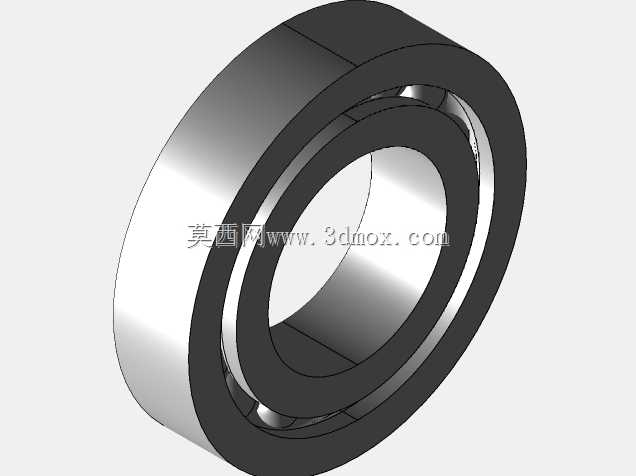

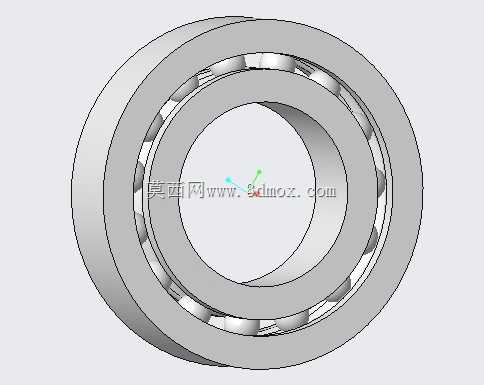

这款6209型深沟球滚珠轴承,在结构设计上采用了经典的双滚道套圈布局,内圈与轴颈采用过盈配合实现周向固定,外圈则与设备的轴承座孔采用过渡或间隙配合,方便安装过程中的同轴度调整。套圈之间的保持架采用兜孔结构均匀分隔每一颗钢珠,避免钢珠在运转过程中发生相互碰撞、摩擦,保证所有滚动体均匀承载,不会出现局部载荷集中导致的早期点蚀失效。滚道的曲率设计经过反复校核,与钢珠的接触角控制在合理区间,既保证径向承载能力,也能在轴系出现少量轴向窜动时提供稳定的支撑力,不会出现卡滞问题。
从安装边界来看,这款轴承的内圈内径、外圈外径以及宽度尺寸都遵循通用标准件的尺寸规范,设计选型时无需额外定制配套的安装位,可直接匹配标准系列的轴承座、轴用挡圈以及密封件。在实际装配过程中,要注意内圈的受力面贴合轴肩,外圈的端面与轴承座孔的挡边贴合,避免出现倾斜安装导致的滚道偏磨。日常设备维护中,这类轴承可通过预留的注油孔补充润滑脂,在带密封盖的版本中还能预先填充长效润滑脂,适配粉尘、潮湿等不同的工况环境,减少后期维护的工作量。
在三维建模过程中,这类标准件的建模重点在于滚道的圆弧曲率与钢珠直径的匹配度,保持架的兜孔位置需要与钢珠的排布位置完全对应,同时要预留出合理的运转间隙,避免模型装配后出现干涉问题。对于设备选型人员来说,这类标准轴承的三维模型可直接导入装配体中,快速完成轴系的布局设计,校验轴肩高度、轴承座孔深度等安装尺寸是否匹配,提前排查设计阶段的干涉问题,减少后续加工装配阶段的返工风险。
- 全部评论(0)
- 模板大小 218.46 KB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,STL,Rendering
- 软件分类 通用机械零部件
