万向节装配结构三维设计参考模型

万向节作为典型的变角度动力传递部件，在多轴传动系统中承担着核心的角度补偿作用，常见于需要轴线存在夹角的动力传输场景，比如车辆转向传动系统、工业设备的多轴联动工位、农用机械的动力输出端、输送线的变向传动单元等，能够在两轴轴线不共线、存在动态角度偏移的工况下，持续稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、部件磨损甚至断轴问题。

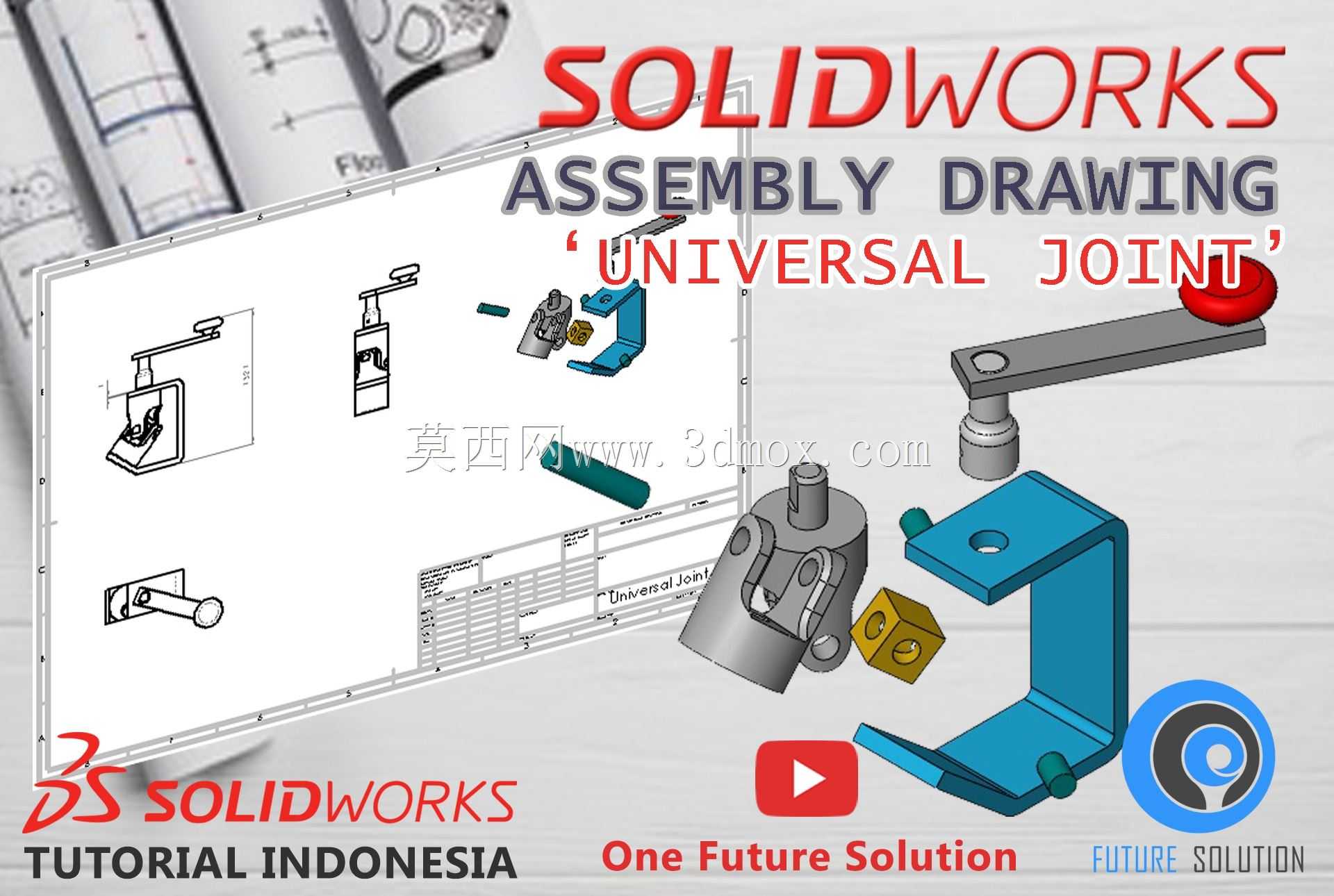

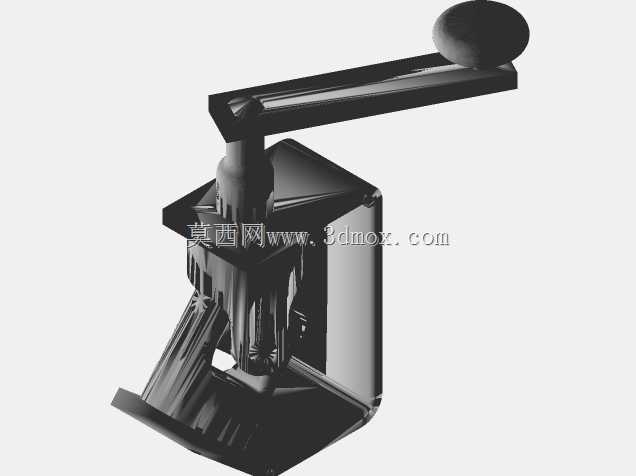

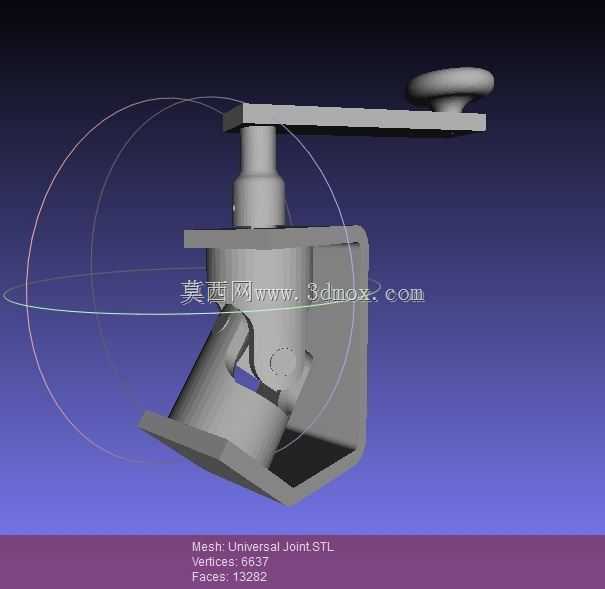

这套装配结构的设计，首先围绕铰接传动的核心需求展开，主动端的叉形接头与十字轴本体形成两组垂直方向的转动副，配合从动端的叉形架，实现空间范围内最大可达数十度的角度偏转范围，完全覆盖常规工业传动场景的角度补偿需求。设计过程中充分考虑了转动副的配合间隙，十字轴的四个轴颈与对应叉架的安装孔采用基孔制间隙配合，既保证转动过程无卡滞，又不会因间隙过大导致传动回程误差超标，适配中低速、中等扭矩的传动工况。

从安装边界来看，主动端预留了标准的轴连接安装位，可通过顶丝或者键槽与动力输出轴固定，从动端的接口尺寸与主动端保持一致，方便对接不同的负载端结构，整体装配完成后，径向最大轮廓尺寸适配常规的传动安装空间，不会与周边的机架、护罩等部件产生运动干涉。设计时特意将所有零件的安装基准做了统一，十字轴的中心作为整个万向节的转动中心，两个叉架的安装面均以该中心为基准标注尺寸，方便加工时的定位装夹，也便于后续装配时的误差调校。

在功能特性上，这套结构没有设置额外的密封或者润滑冗余结构，属于开式传动用万向节，适合安装在有定期维护条件的开式传动工位，日常维护时可直接在十字轴轴颈位置加注润滑脂，降低转动副的磨损速率。装配逻辑遵循从内到外的顺序，先将十字轴装入单侧叉架，再对接另一侧叉架，最后装入轴颈处的限位挡圈即可完成总装，整个装配流程无复杂的过盈配合工序，普通的装配工位即可完成组装，不需要专用的压装设备。

实际选型应用时，可根据传递扭矩的大小调整十字轴的轴颈直径以及叉架的板材厚度，这套参考模型的尺寸比例经过实际工况验证，在额定扭矩范围内不会出现叉架变形、十字轴断裂的问题，转动过程中动平衡表现良好，在额定转速下不会产生明显的振动传导，可直接作为非标传动设备设计时的结构参考，减少从零开始设计的校核工作量。
