铸铁材质带加强筋CI承重支撑座

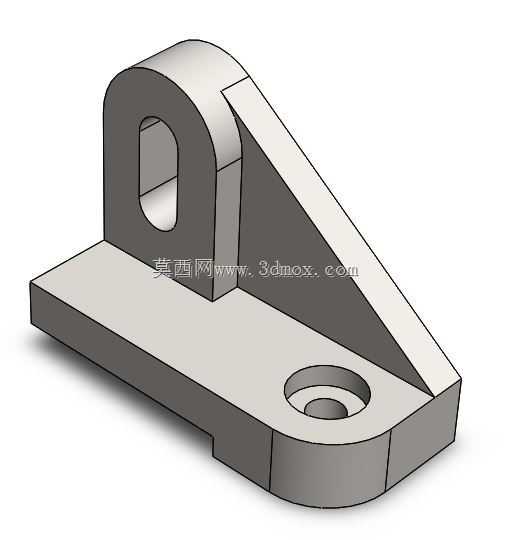

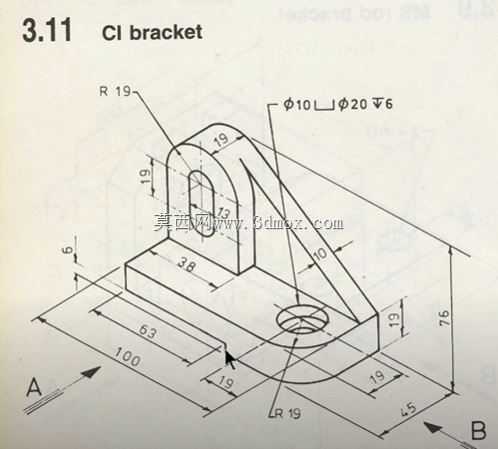

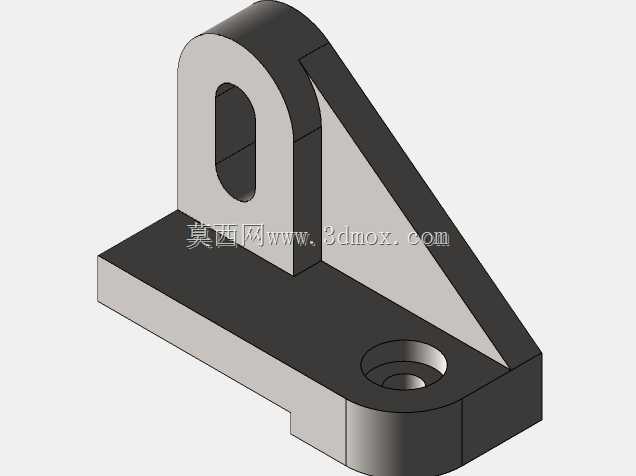

这类带加强筋的铸铁支撑构件，常被应用在中小型工业设备的机架辅撑、输送线侧边挡料定位、轻型工装夹具的基座固定场景中，核心作用是承担垂直方向的静载荷，同时抵消部分设备运行带来的侧向剪切力，避免被支撑部件出现下沉、偏移的问题。从结构设计逻辑来看，底部的安装板做了一端圆弧过渡的处理，既减少了铸件的应力集中点，也能适配安装面有圆弧避让需求的装配场景，板上预留的沉头安装孔，可以让内六角螺栓完全沉入孔内，保证安装面平整无凸起，不会和其他移动部件产生干涉。上部的立板开有长圆形的调节槽，而非固定尺寸的圆孔，这一设计是为了在装配时预留一定的调节余量，当被支撑部件的安装孔位存在小范围加工误差时，不需要额外扩孔就能完成对位安装，降低现场装配的修配工作量。立板和底板之间的三角加强筋是整个构件的核心受力结构，铸铁本身的抗压性能优异，但抗弯折能力有限，三角筋的存在可以将立板承受的垂直载荷均匀分散到底板的整个安装面上，避免立板根部因为长期受载出现断裂，筋板的厚度和立板保持一致，铸造时可以保证铁水充型流畅，减少冷隔、缩孔这类铸造缺陷。在安装边界上，底板的厚度根据承重需求做了匹配设计，当用于支撑100kg以内的静载部件时，不需要额外增加垫板，直接通过螺栓固定在型材机架或者钢板平台上即可，上部的调节槽宽度适配常用的M10、M12螺栓，槽的长度方向预留了15mm左右的调节行程，能覆盖大部分现场装配的对位误差需求。整个构件的棱边都做了小尺寸的倒角处理，一方面是去除铸造后的飞边毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，提升构件的疲劳寿命。在实际选型时，需要注意安装面的平面度，如果安装面存在超过0.5mm的平面度误差，需要先对安装面进行铣平处理，再固定支撑座，否则长期受载后会因为受力不均导致底板变形，影响支撑精度。这类铸铁支撑件不需要做额外的表面处理，铸造后的抛丸处理就能满足常规车间环境的防锈需求，在潮湿工况下使用时，可以额外喷涂一层防锈漆提升耐蚀能力。
