圆形异形PCB加工用配线架适配夹具

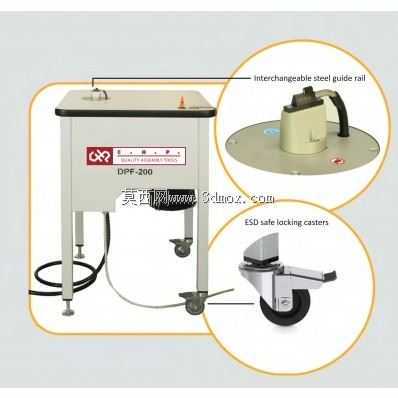

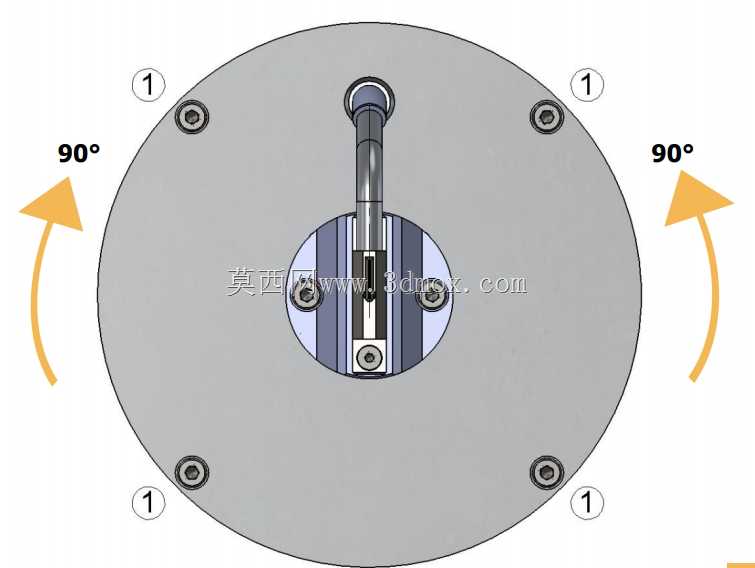

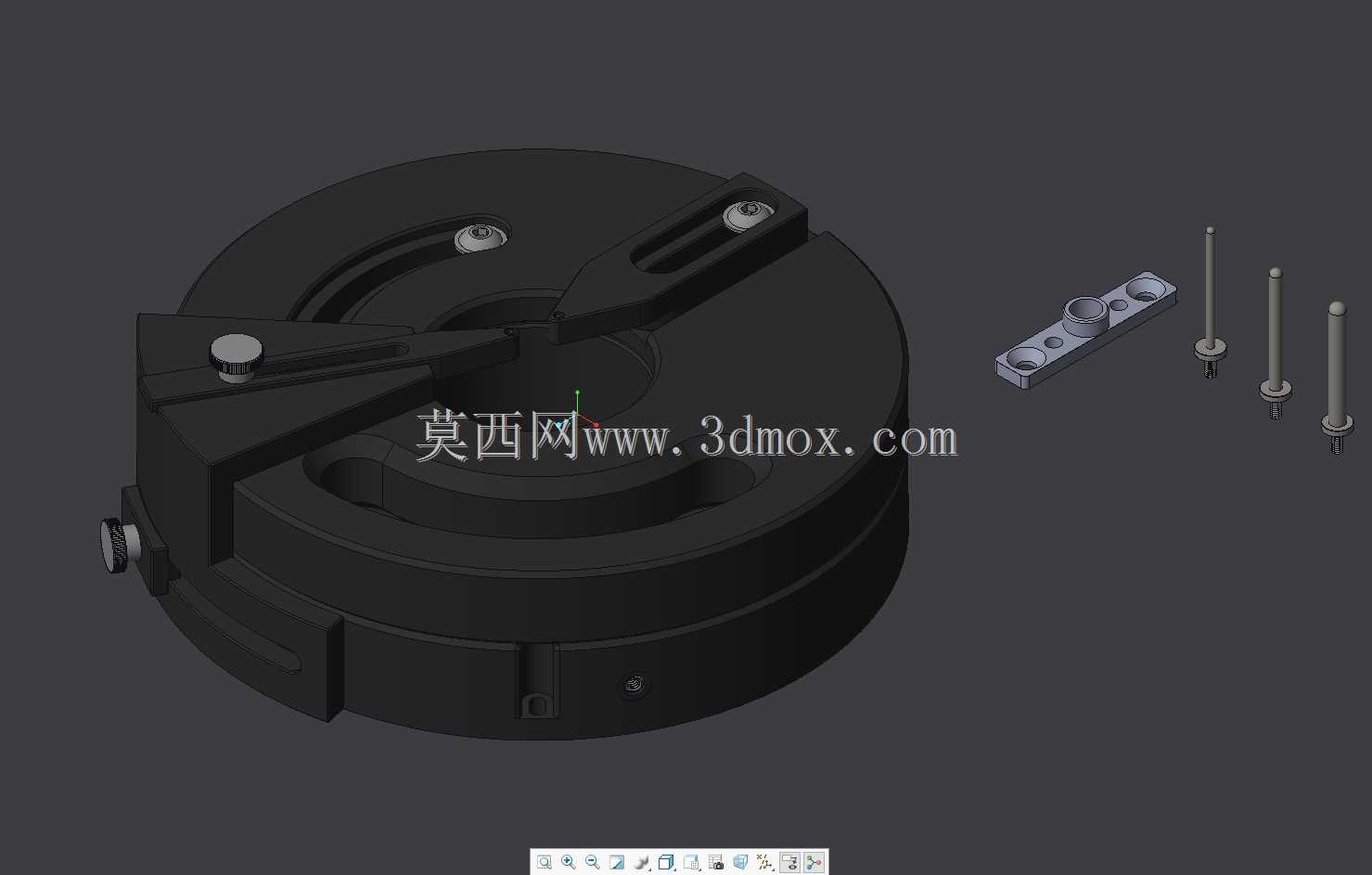

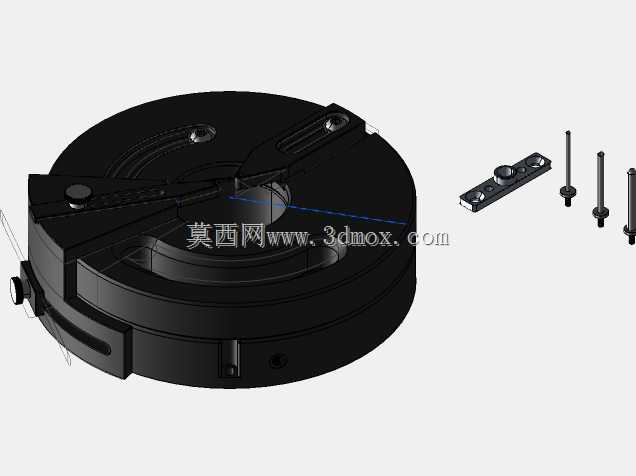

在PCB返修、分板及手工焊接工序中，常规平板工装往往难以适配圆形、异形轮廓的电路板，这类板件没有规则的直边可供定位，装夹时容易出现偏移、翘曲，甚至在受力时产生板件开裂、焊盘脱落的问题，这款配线架适配器正是针对这类特殊板件的装夹需求设计的。从结构上看，主体采用圆盘式基座设计，圆周方向布置了可径向滑动的压爪结构，每个压爪都配备独立的锁紧旋钮，能够根据板件的实际轮廓调整压接位置，不管是整圆形的PCB，还是带缺口、异形凸台的特殊形状板件，都能找到稳定的压接点，避免装夹干涉板件上的元器件。导向销采用直径0.062的标准尺寸，能够和主流配线架的定位孔精准匹配，安装时不需要额外打孔改造，直接将适配器通过导向销定位在工作台面的对应工位即可，基座底部做了防滑处理，装夹板件后不会在操作过程中出现移位。压爪的压接面做了沉台设计，压接时只会接触板件的工艺边区域，不会碰到板面上的贴片元件、插针或者焊接点位，避免装夹过程中对元器件造成损伤。和常规的平口钳、万能工装不同，这款适配器的压爪行程覆盖了从极小直径到常规大尺寸圆形PCB的装夹范围，调整时只需要松开对应压爪的锁紧螺丝，滑动到合适位置后锁紧即可，不需要更换压头或者额外加装垫块，在小批量多品种的PCB返修场景下，能够大幅减少工装调整的时间。基座上还预留了附件安装位，可以配套不同规格的定位条、支撑柱，针对带伸出插针、底部有元器件的板件，可以通过加装支撑柱调整装夹高度，让板件保持水平状态，避免焊接时因为板面倾斜导致焊锡流动不均匀。实际使用中，这类适配器常搭配恒温焊台、分板工具使用，装夹完成后板件的固定稳定性足够承受手工焊接时的外力，也不会因为分板时的冲击力产生松动，导向销的配合间隙控制在极小范围内，重复装夹的定位精度能够满足精密焊接的要求，不会因为多次装夹出现位置偏差导致的焊接错位。圆盘式的主体结构也让操作人员可以从任意角度操作板件，不需要反复松开工装调整板件朝向，对于需要多面焊接、检查的异形板件来说，操作流畅度比单侧压接的工装高很多。
