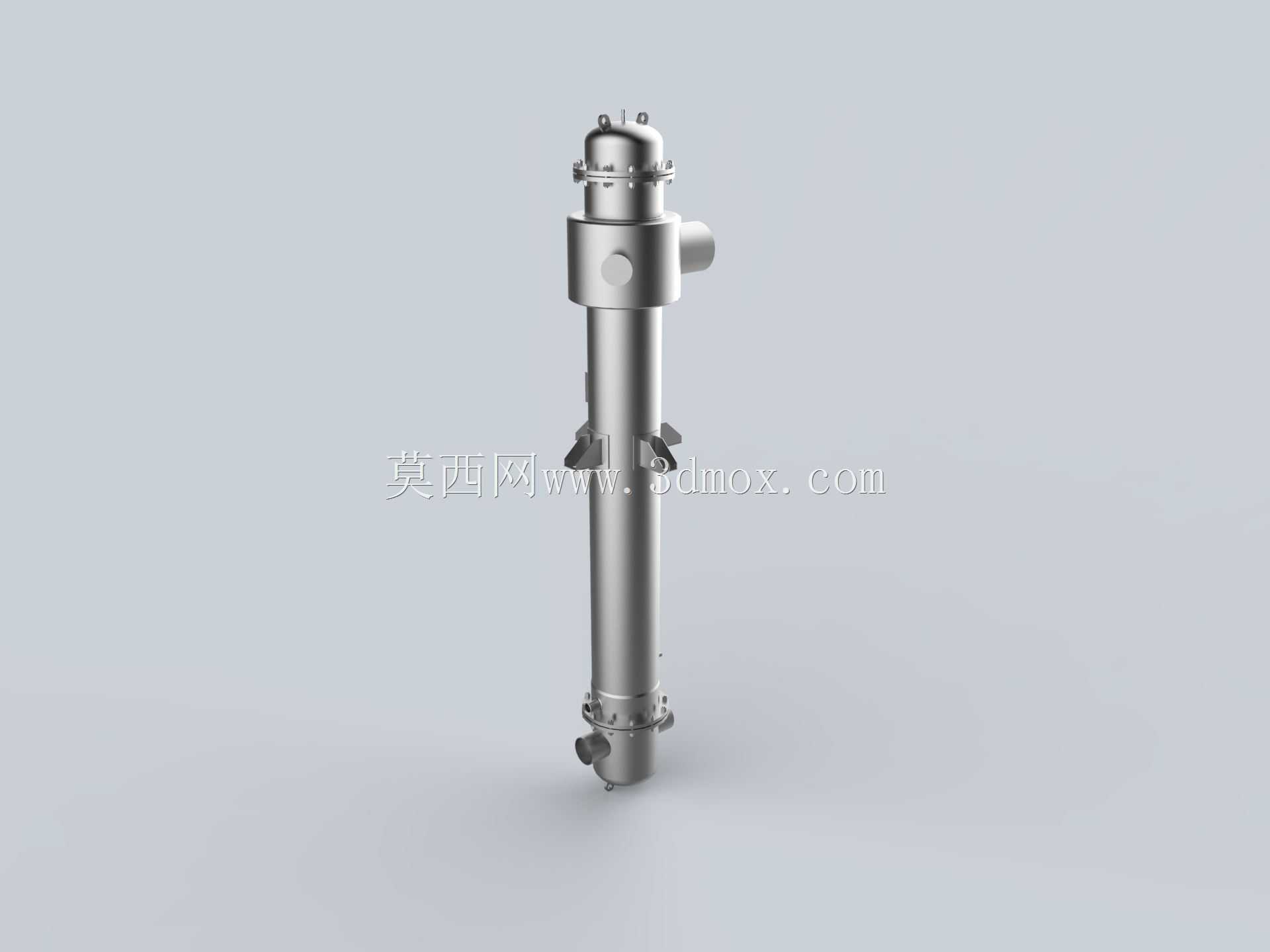

立式管壳式换热用电容器结构设计

该立式结构部件多用于化工、食品加工、暖通配套的流体换热工况中，承担两种介质间的热量传递功能，可实现介质的升温、降温或相变冷凝、蒸发作业，在中小型成套生产线的换热工位适配性较强，尤其适合安装空间纵向富余、横向局促的车间布局场景。从结构设计逻辑来看，整体采用细长立式圆柱壳体作为主体承压结构，上下端部分别设置端盖结构，通过快装卡箍或法兰连接实现密封，既保证承压状态下的密封可靠性，也方便后期检修时拆开端盖清理内部管束的结垢。壳体侧部设置的径向接口分别对应冷热介质的进出通路，不同口径的接口匹配不同流量的介质管路，避免管路变径带来的局部阻力损失。设计阶段优先考虑了安装边界的适配性，整体细长型的外轮廓占用横向安装面积极小，底部设置的支撑脚可直接固定在设备钢架或混凝土基础上，支撑脚的安装孔位按照常规型钢架的开孔间距预留，无需额外制作过渡安装板即可完成就位。上部的接口位置预留了足够的管路操作空间，侧面的介质接口距离壳体外壁的伸出长度经过核算，可匹配常用的法兰、快装接头安装尺寸，不会出现安装时扳手操作空间不足的问题。内部管束的排布采用正三角形排列方式，在有限的壳体内径下最大化换热面积，同时兼顾壳程介质的流道分布，避免出现流动死区导致换热效率下降。壳体外壁的附属结构包括介质导流挡板、固定支座，所有焊接位置均做了圆弧过渡处理，减少应力集中点，适配长期带压运行的工况需求。在实际选型适配时，可根据处理的介质流量、换热温差需求调整内部管束的数量与长度，外部安装接口的方位也可根据现场管路走向做适应性调整，该三维结构完整还原了设备的外部装配关系与关键安装尺寸，可直接用于成套设备的布局干涉检查、管路走向预排布，也可作为同类型换热部件结构设计的参考蓝本，帮助结构工程师快速完成方案阶段的外形匹配与安装空间校核，减少前期方案建模的重复工作量。
