立式丝杠驱动直线滑台模组结构

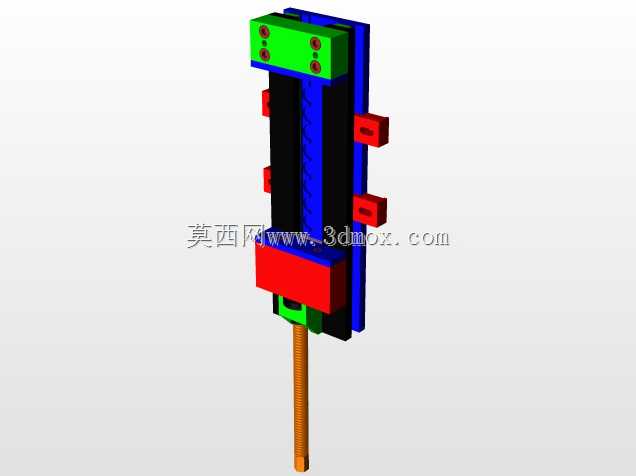

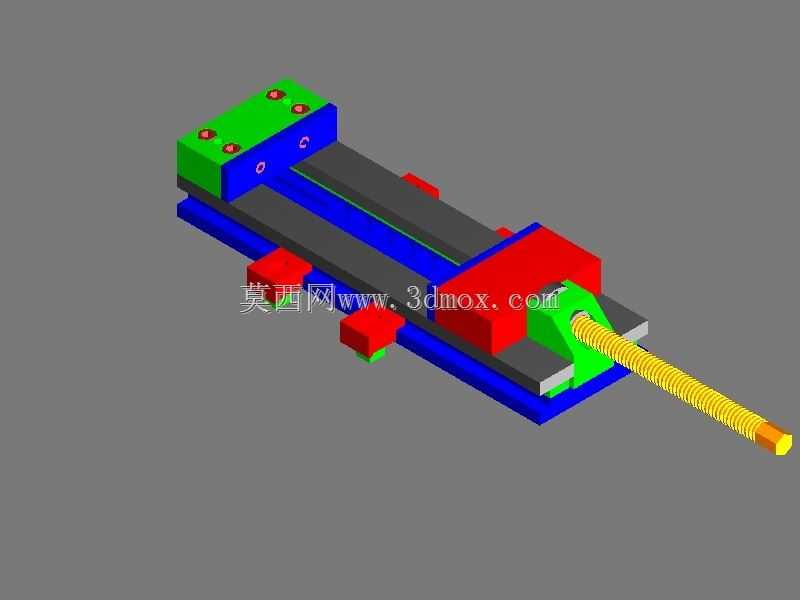

这款立式布置的直线传动模组，在非标自动化产线的点位移栽、工位上下料场景中应用十分广泛，常见于3C电子零部件的取放工位、小型工装的位置调整机构、检测设备的探针进给单元中，能够在有限的安装空间内提供稳定的直线往复运动输出。从结构设计逻辑来看，模组采用侧装导向轨搭配中部丝杠传动的布局，两侧的蓝色型材作为主体承载框架，既承担了滑动块的导向支撑作用，也为整体安装提供了基准面，绿色的端部安装座用于固定丝杠的支撑轴承，同时预留了与驱动电机连接的安装孔位，可根据实际负载需求搭配不同功率的伺服或步进电机。滑动块部分采用红黑配色的分体式结构设计，红色的安装凸台预留了标准安装孔位，方便用户直接固定末端执行件，比如气动夹爪、真空吸盘、检测探头等作业部件，黑色的滑动座内部集成了与丝杠配合的螺母副，以及与两侧导轨匹配的滑动副，在传动过程中能够将丝杠的旋转运动精准转化为直线运动，同时抵消传动过程中产生的径向倾覆力矩，保证运动过程的平稳性。从安装边界来看，模组整体为窄长型立式结构，宽度方向尺寸紧凑，适合安装在设备内部空间局促的位置，侧面伸出的红色固定耳座可直接通过螺栓固定在设备的安装立板上，不需要额外设计复杂的转接支架，下方伸出的丝杠端部可根据使用需求加装防尘罩或者行程限位块，避免滑动块超程运行造成结构损坏。在实际选型应用中，这类模组的有效行程可根据产线需求调整丝杠长度来适配，导向部分的滑动副可根据使用环境选择普通滑动衬套或者滚珠导轨副，在轻负载高速往复的场景下，搭配滚珠导轨能够有效降低运行阻力，提升往复运动的响应速度，而在低速重载的场景下，采用耐磨滑动衬套则能获得更高的结构刚性，降低长期运行的维护成本。设计过程中需要重点保证两侧导向轨的平行度，以及丝杠安装轴线与导向方向的同轴度，否则会在运行过程中出现卡滞、磨损加剧的问题，端部的轴承座需要预留适当的预紧调整间隙，抵消丝杠长时间运行产生的热伸长量，避免传动过程中出现憋转的情况。滑动块与丝杠螺母的连接部位采用浮动连接结构，能够补偿少量的安装同轴度误差，降低零件加工精度带来的装配难度，整体结构没有冗余的设计部件，所有外露的安装面都做了平整处理，方便用户根据自身需求加装传感器支架、拖链安装槽等附属配件，适配不同的设备改造需求。
