带安装法兰的斜交异型流体连接管路

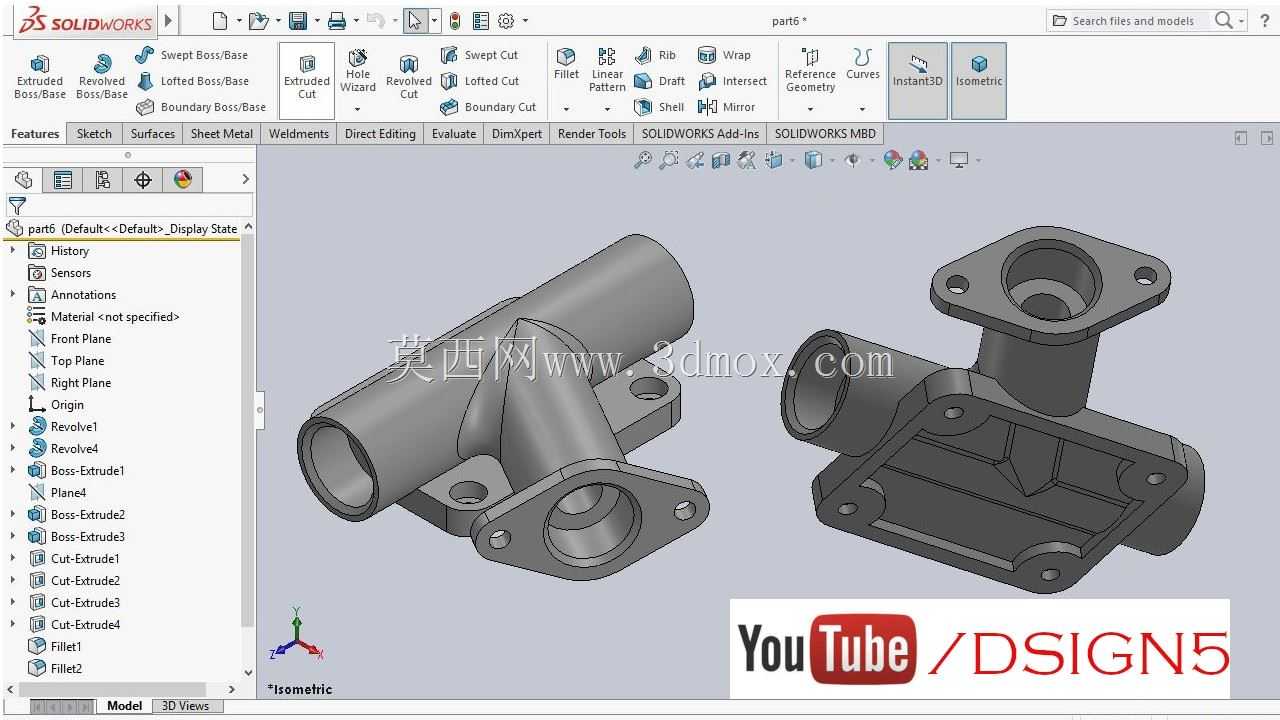

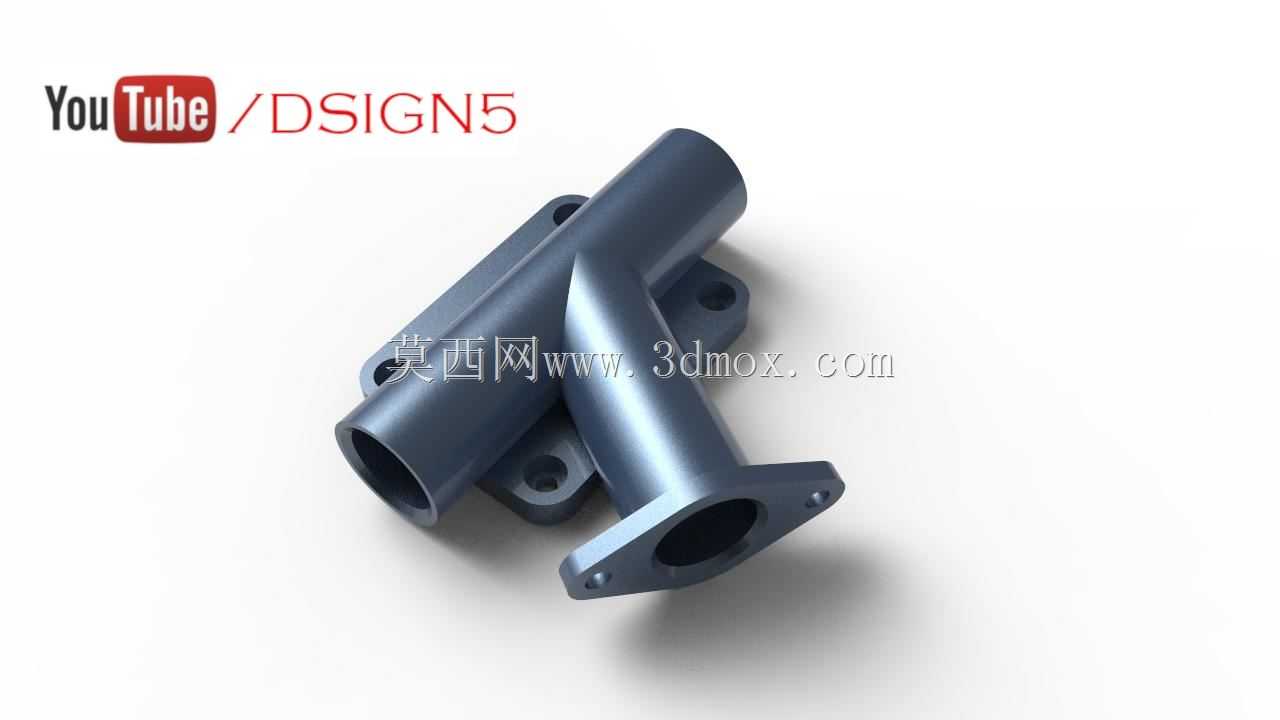

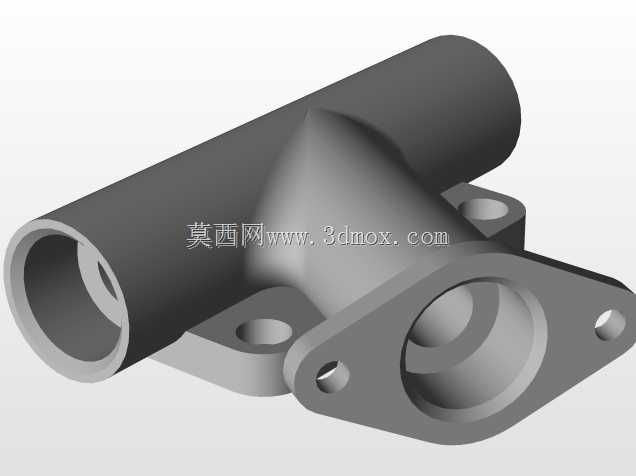

这类斜交异型管路接头，常见于小空间布局的流体输送回路中，多用于气路、低压油路或者冷却介质回路的转向分流，在紧凑型动力单元、小型液压站、车载辅助流体系统里都能见到这类结构的应用。不同于标准等径直交三通，这款接头采用主管斜向引出支管的结构，能有效降低流体转向时的局部阻力，减少介质在拐角处的紊流与压损，对于对管路压损敏感的小流量回路来说，这种结构比直角转接的管路效率更高。从结构设计上看，主管为通径一致的空心圆管结构，两端预留管路对接空间，支管与主管呈固定角度斜交，交汇位置做了平滑的内壁过渡处理，避免出现直角台阶造成的介质滞留或者应力集中。三个安装法兰分别布置在主管的两个固定点位以及支管的末端，每个法兰上都预留了对称的安装孔位，安装时可以通过螺栓直接将接头固定在安装基面或者对接其他管路元件，不需要额外增加管夹固定，能有效减少管路装配的零件数量，缩小整体安装占用空间。在设计这类异型接头的时候，首先要确认的是各管路接口的通径匹配性，主管通径要满足主回路的额定流量要求，支管通径根据分支回路的流量需求确定，斜交角度的选择既要满足管路走向的布局要求，也要兼顾流体转向的阻力特性，角度过小会增加加工难度，角度过大则会提升流体压损。安装边界方面，三个法兰的安装面都做了平面度处理，保证对接时的密封性能，安装孔的位置度公差控制在合理范围内，避免装配时出现螺栓无法穿入的问题，接头整体的外轮廓尺寸要适配安装空间的避让要求，尤其是斜向支管的伸出长度与角度，要避免和周边的其他元件、结构件发生干涉。这类接头的壁厚设计要满足回路的额定工作压力要求，交汇位置因为结构形状变化，是应力集中的高发区域，建模时需要做圆角过渡处理，同时在壁厚设计上适当补强，避免长期承压后出现开裂泄漏的问题。实际应用中，这类接头多采用金属材质加工，表面做防锈处理，适配的介质包括压缩空气、液压油、冷却水等常规工业流体，工作温度范围根据所选材质确定，能覆盖大多数工业设备的流体回路使用需求。
