铰接式液压连接传动构件结构设计

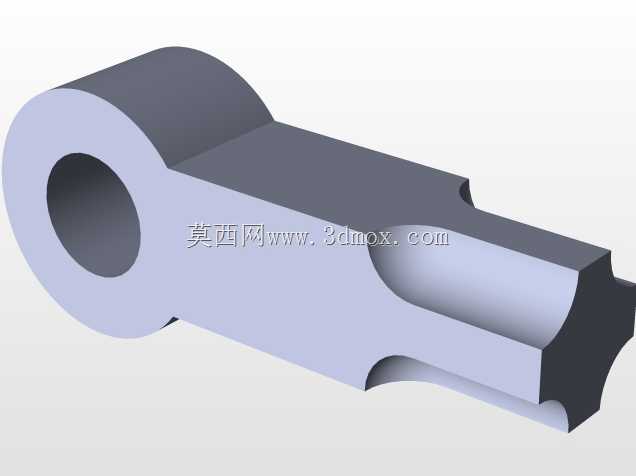

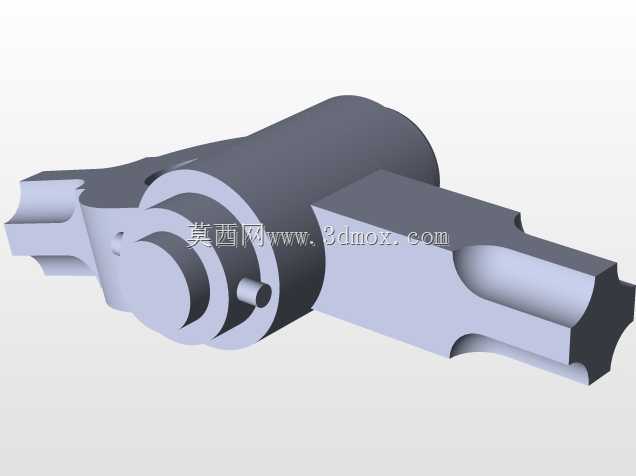

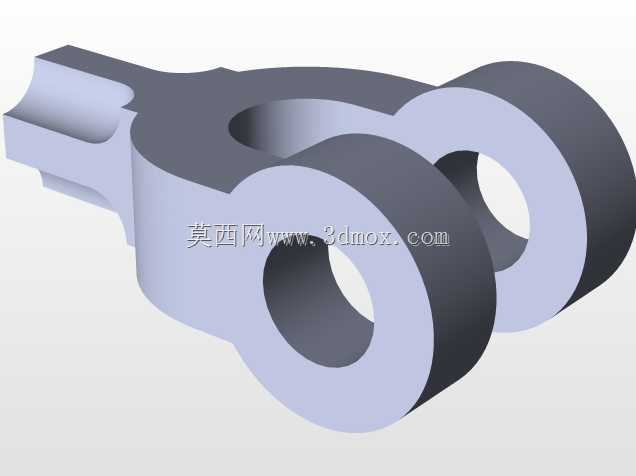

这类铰接式传动连接构件，多应用在工程机械液压执行机构的末端传动链路里，常见于小型挖掘设备的斗杆连接端、高空作业平台的臂架铰接位置，还有农用机具的液压悬挂挂接部位，核心作用是在液压杆做直线往复推移动作时，抵消连接端的角度偏转偏差，避免刚性连接带来的别劲、卡滞问题，保证动力传递过程中受力始终沿构件轴向分布，减少额外的侧向弯矩对液压杆密封件的损伤。从结构设计逻辑来看，构件主体采用一体化锻坯加工的思路，左侧的铰接耳位预留了标准销轴安装孔，孔位内侧做了沉台设计，可直接嵌入自润滑衬套，无需额外加装轴套固定结构，减少装配时的零件数量；中部的环形腔体是液压缓冲容腔，内壁做了粗糙度Ra0.8的精加工要求，可容纳少量液压油在铰接摆动时形成油膜，降低铰接面的干摩擦损耗；右侧的连接臂做了等强度变截面设计，靠近铰接端的位置截面厚度更大，向末端逐步收窄，同时在臂身侧面铣出了弧形减重槽，在保证整体抗弯、抗扭强度满足12MPa工作压力下受力要求的前提下，尽可能降低构件自身重量，减少液压杆的无效负载。安装边界方面，构件整体的轴向安装长度适配常用的40mm缸径液压杆端连接尺寸，铰接孔的中心距控制在120mm，耳板的开档间距为32mm，可直接匹配厚度30mm的设备臂架连接板，销轴孔直径设计为20mm，适配标准GB/T882的B型销轴，安装时无需对臂架原有连接位做二次扩孔或焊接改造，可直接替换同规格的老旧损坏构件。实际工况使用中，这类构件要承受频繁的交变冲击载荷，所以在结构转角位置全部做了R3-R5的圆角过渡，避免应力集中导致的疲劳断裂，臂身的受力薄弱位置还做了局部加厚处理，在1.5倍额定载荷的过载测试下，变形量可控制在0.2mm以内，不会出现铰接位卡滞、臂身塑性变形的问题。构件的表面处理采用发黑工艺，既可以提升户外工况下的防锈能力，也不会因为涂层过厚影响铰接配合面的装配精度，日常维护时只需定期通过铰接位预留的注油孔补充润滑脂，即可保证长期无故障运行，适配多类需要摆动传动的液压连接场景。
