剪式螺旋顶升承载调节机构

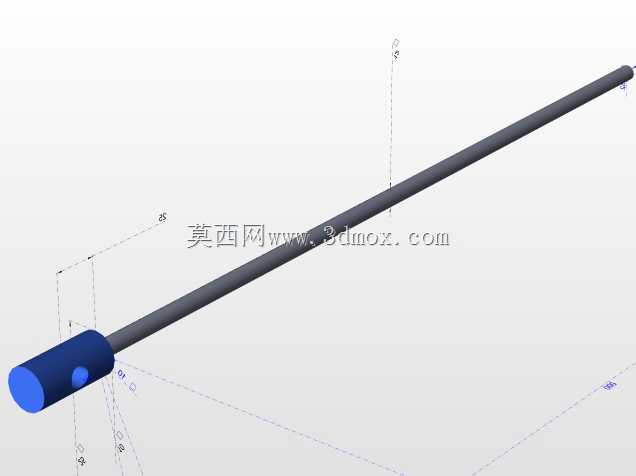

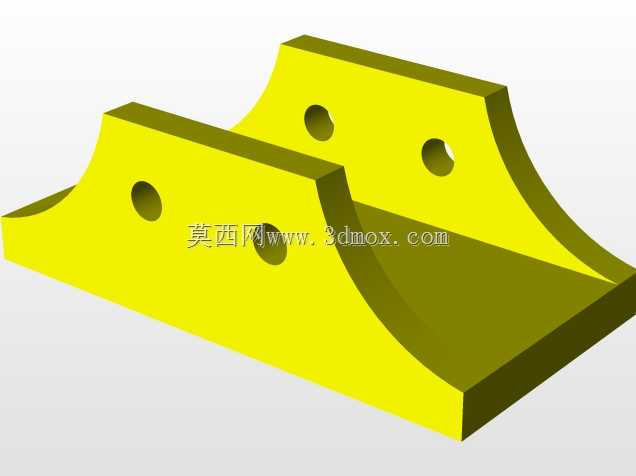

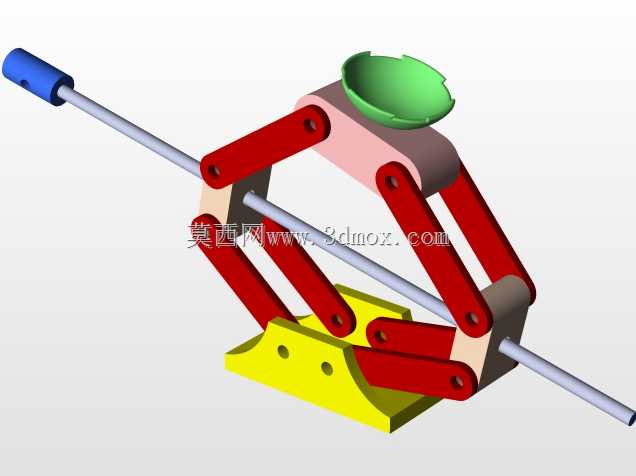

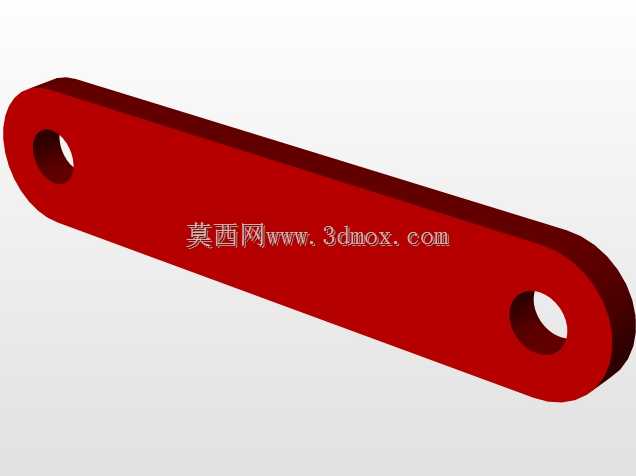

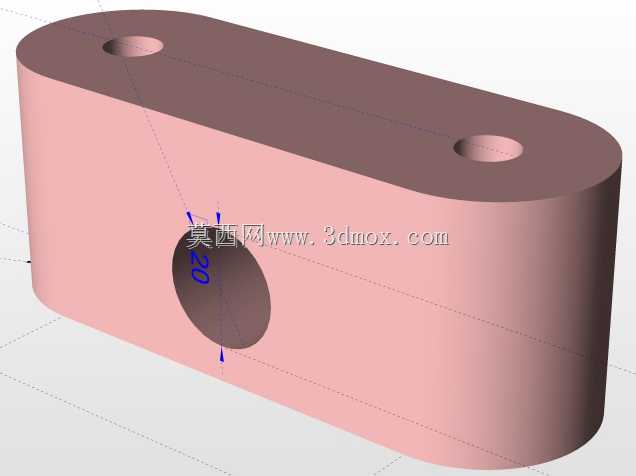

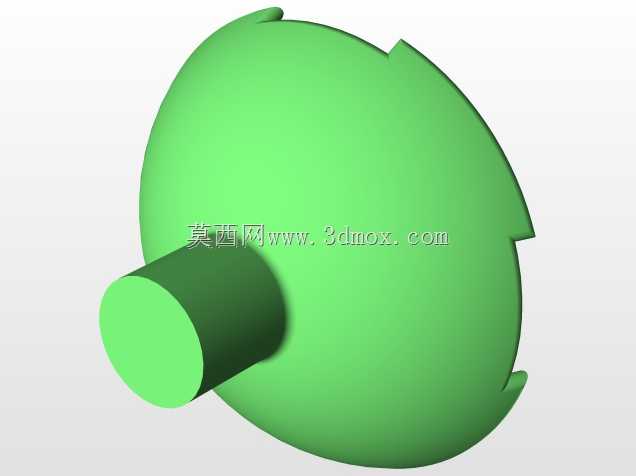

　　该剪式螺旋顶升调节机构，核心采用多组对称铰接连杆构成剪式伸缩骨架，搭配贯穿式螺旋传动杆实现顶升行程的精准控制，顶部设置弧形承载托座可适配曲面类工件的承托需求，底部带安装孔的固定支座可直接通过螺栓固定在作业台面或设备基座上。从实际应用场景来看，这类机构常出现在小型工装夹具的高度调节工位、轻工装配线的工件抬升工位，或是教学实验台的高度微调场景，相比液压顶升结构，它无需配套液压站，不存在油液泄漏风险，纯机械传动的形式维护成本更低，适合对洁净度有一定要求的装配、检测场景。设计上采用对称双组剪臂布局，每组剪臂通过销轴实现铰接转动，传动杆贯穿剪臂中部的铰接滑块，转动端部的操作手柄即可带动滑块沿杆身轴向移动，从而改变剪臂的开合角度，

　　实现顶部托座的升降动作，传动杆采用梯形螺纹设计，具备良好的自锁性能，调整到目标高度后无需额外锁止结构即可稳定承载，避免负载下出现回落问题。外形尺寸方面，该机构收缩状态下整体高度较低，可适配狭小安装空间，最大顶升行程可覆盖常规小型工件的高度调节需求，底部支座的两个安装孔孔距符合通用工装安装孔位标准，无需额外加工转接板即可完成安装固定，顶部弧形托座的内弧半径经过适配设计，可稳定承托圆柱形、弧形外廓的工件，也可根据实际承载需求更换为平面托板拓展使用场景。从结构受力角度看，剪臂采用等长对称设计，负载状态下各铰接点受力均匀，传动杆仅承受轴向拉力与滑块的滑动摩擦力，转动操作时阻力较小，单人即可轻松完成高度调节，铰接位置预留有润滑注油间隙，长期使用时可定期加注润滑脂降低铰接磨损，延长机构整体使用寿命。
