家用轿车车身外覆盖件结构设计方案

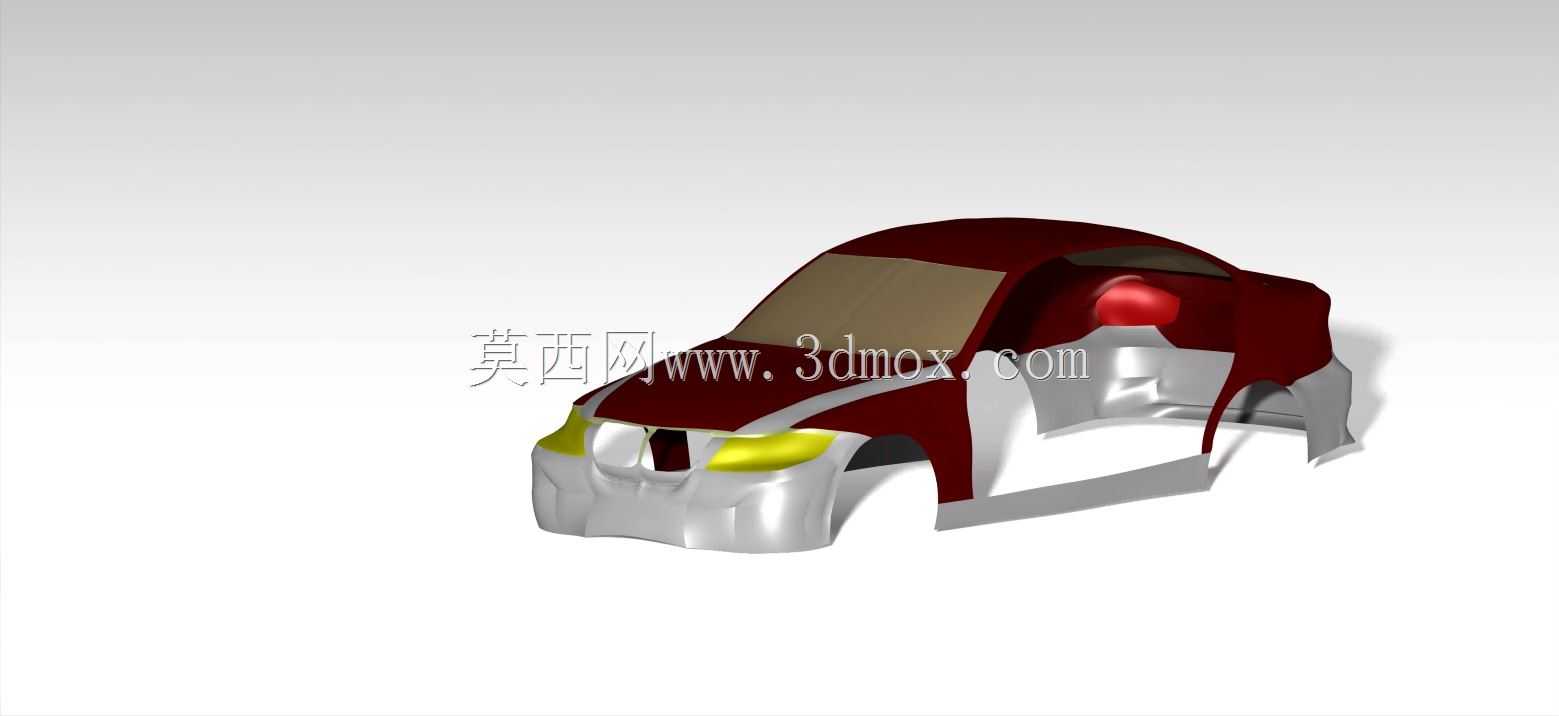

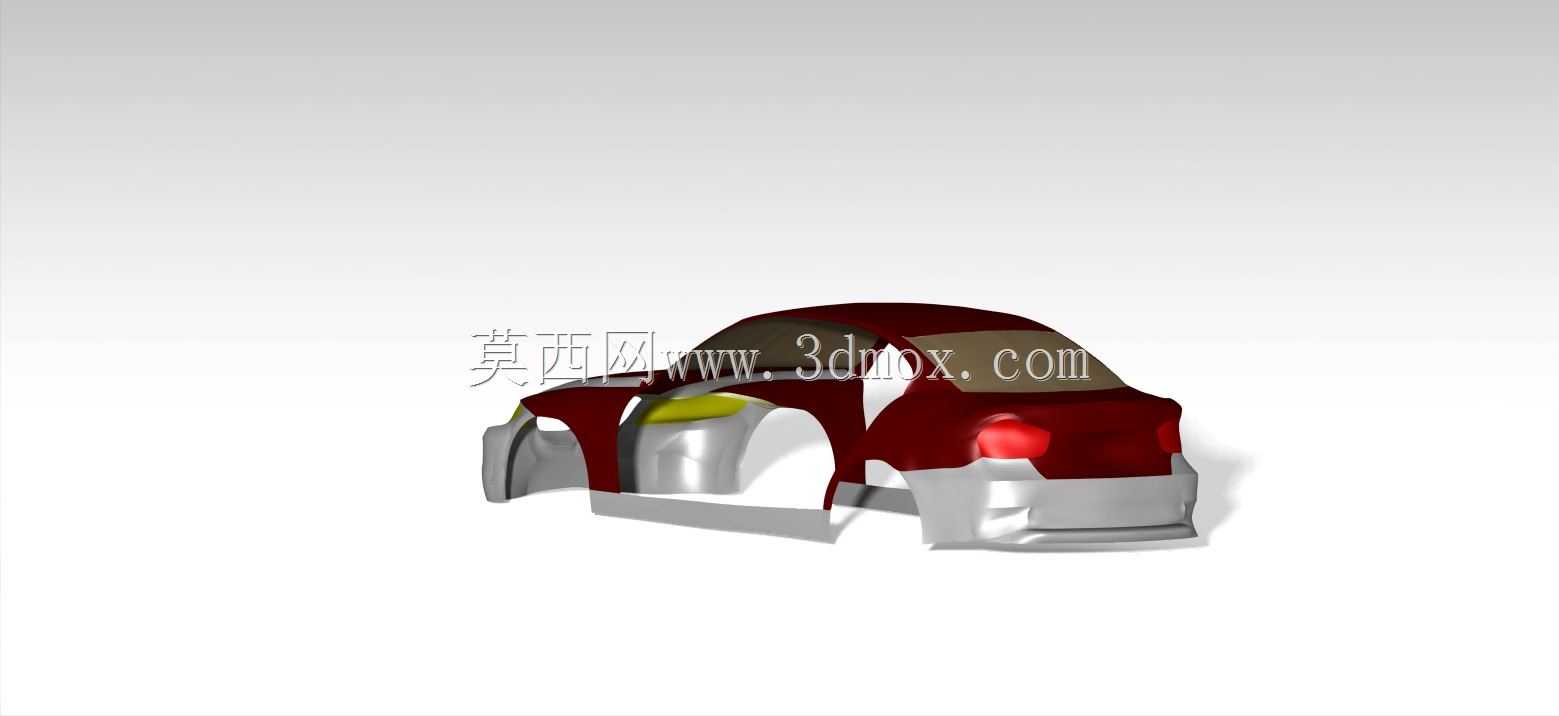

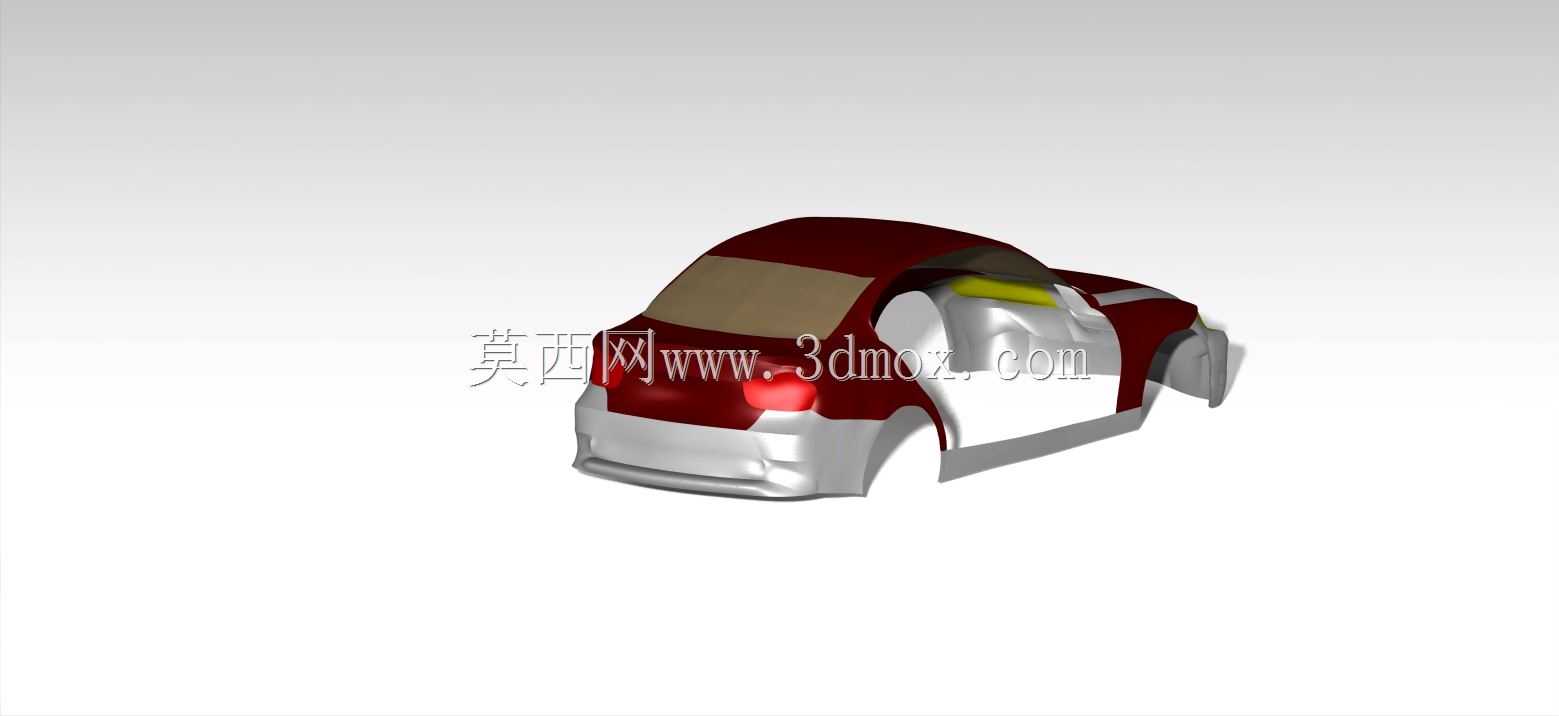

这套车身外覆盖件的三维结构，在前期设计阶段就充分考虑了量产装配的适配性，所有曲面分块都严格遵循主机厂焊装工位的定位基准要求，前翼子板与前保险杠的搭接边界预留了3mm的均匀装配间隙，避免后期总装时出现面差超差问题。从实际应用场景来看，这类覆盖件结构既可以用于新车型研发阶段的油泥模型验证参考，也能作为改装市场定制外观套件的设计基底，适配家用紧凑型轿车的车身安装点位，不需要额外改动原车的翼子板安装支架、前杠卡扣基座就能完成试装。设计过程中优先考虑了空气动力学特性，引擎盖前缘的下压弧度配合前杠上部的导流切面，能在车辆高速行驶时减少进入车底的乱流，降低风阻系数的同时，也能减少前风挡的积尘概率。车身侧围的曲面过渡做了连续曲率处理，从A柱下沿到C柱收尾的腰线采用渐消面设计，既保证了冲压成型时的材料流动性，避免出现拉裂、起皱的工艺缺陷，也能在日常使用中减少侧面剐蹭后的钣金修复难度。前保险杠下部的银色护板区域，实际是预留了雾灯安装位与拖车钩盖板的安装空间，内部的卡扣安装座与原车的安装孔位完全对齐，不需要额外打孔固定。轮拱区域的覆盖件边缘做了翻边处理，能阻挡行驶中车轮带起的泥水飞溅到车门铰链位置，减少铰链锈蚀的概率。在安装边界的把控上，所有覆盖件的安装点都设置在车身的钣金加强筋位置，单个安装点的承重能力经过校核，能满足高速行驶时的结构强度要求，不会出现高速抖动脱落的问题。翼子板与车门的分缝位置做了内凹的导水槽设计，雨天行驶时雨水会顺着导水槽流向车底，不会顺着缝隙流入车门锁块位置。前后灯组的安装边界与覆盖件的贴合面做了0.5mm的过盈配合设计，装配后能完全遮挡灯组的安装卡扣，提升外观的整体精致度。这类覆盖件的曲面精度控制在±0.2mm以内，完全满足A级曲面的评审要求，能直接用于后续的模具开发工序，减少后期修模的工作量。
