工厂赛车专用后摇臂结构设计

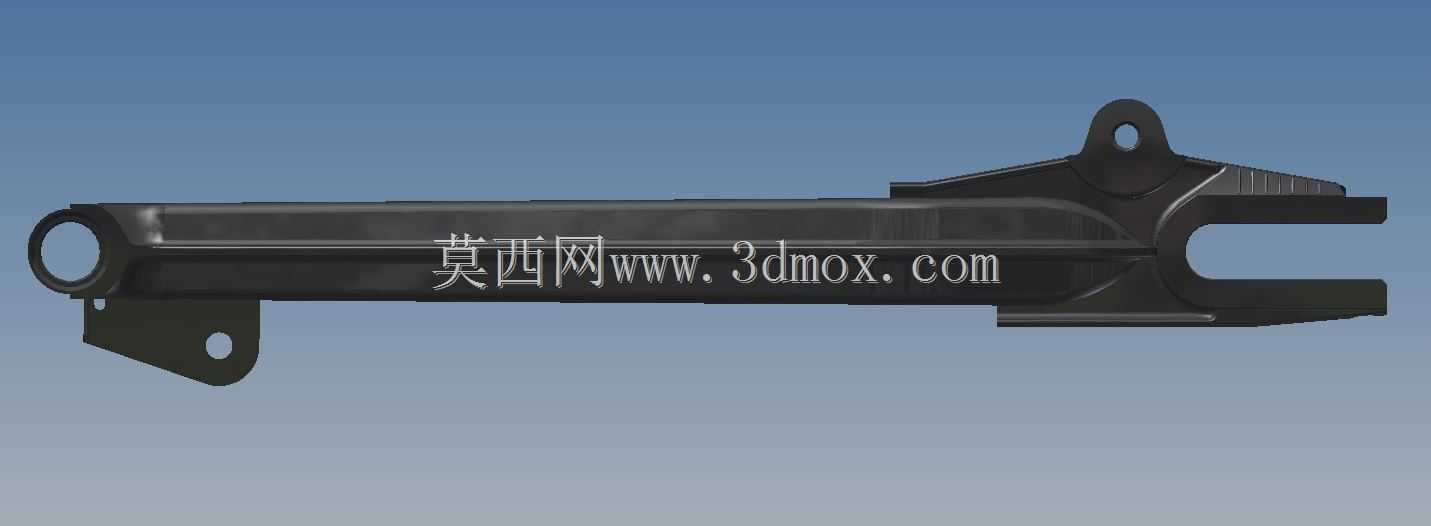

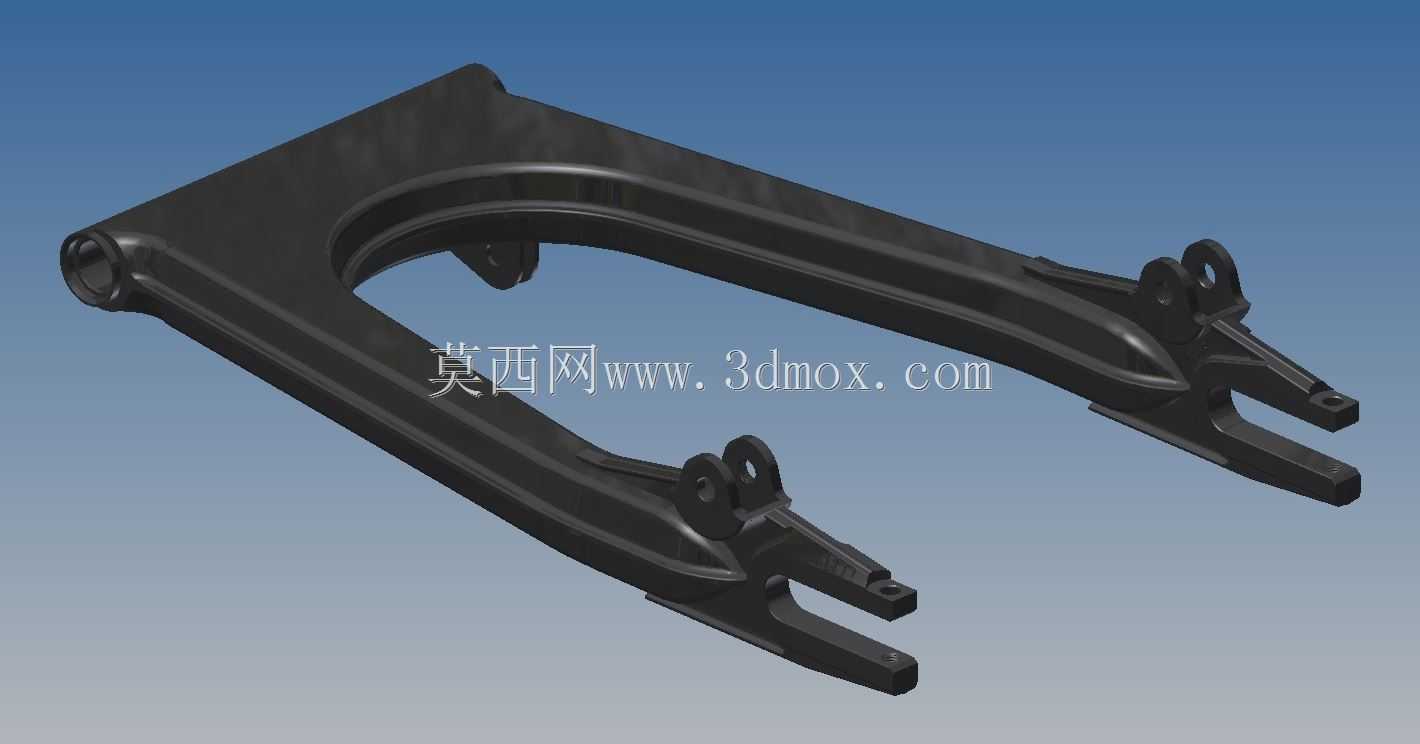

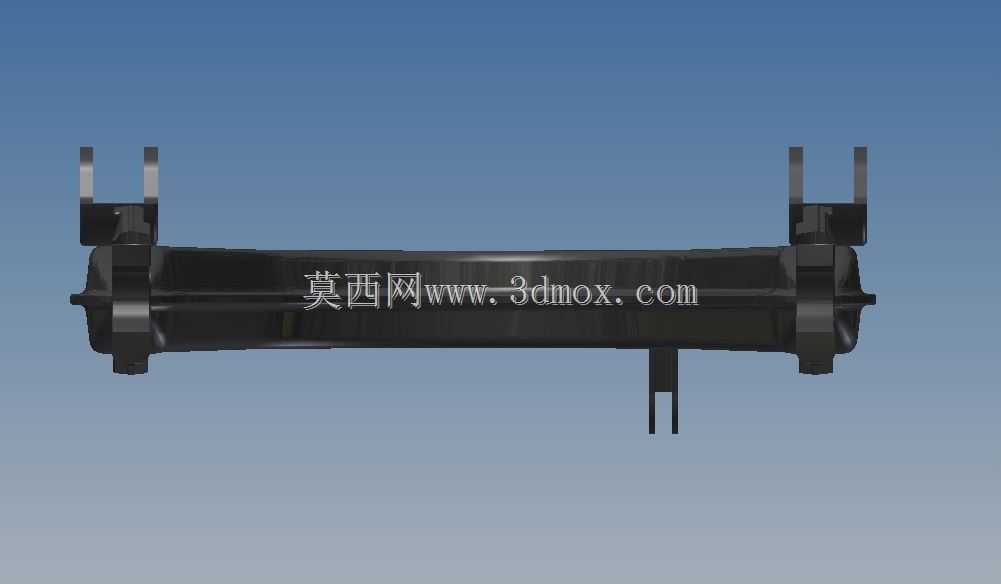

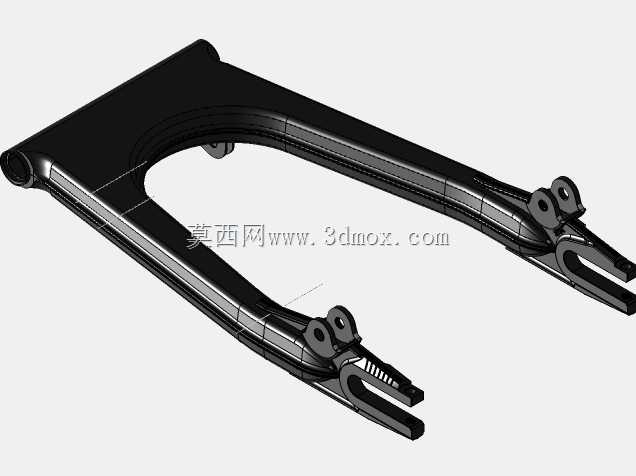

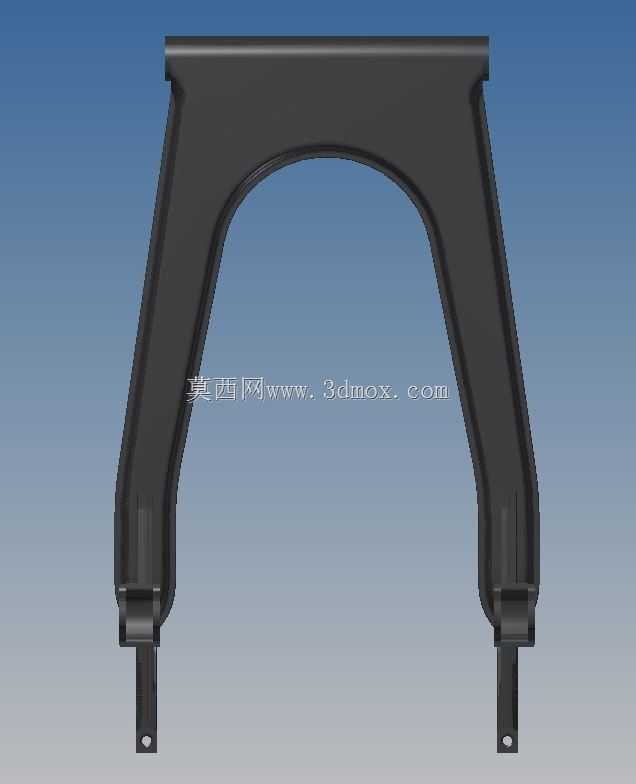

该部件为工厂赛车专用的后摇臂结构，也就是常说的后拨叉，是摩托车后轮悬挂系统的核心承载构件，直接决定后轮定位精度与行驶过程中的动态稳定性。从结构设计来看，整体采用U型对称布局，主体为变截面中空梁结构，在保证整体抗扭、抗弯刚度的同时，尽可能降低非簧载质量，适配赛车对操控响应速度的严苛要求。两侧臂身靠近前端枢轴的位置预留了标准吊耳安装位，可直接适配常规规格的后减震器连接端，无需额外制作转接支架，降低改装与装配的适配成本。臂身中段的安装凸台经过受力优化，凸台根部做了大圆弧过渡处理，避免应力集中导致的疲劳开裂，凸台上的安装孔位同轴度公差控制在0.02mm以内，保证减震器安装后无偏载，延长减震器使用寿命。

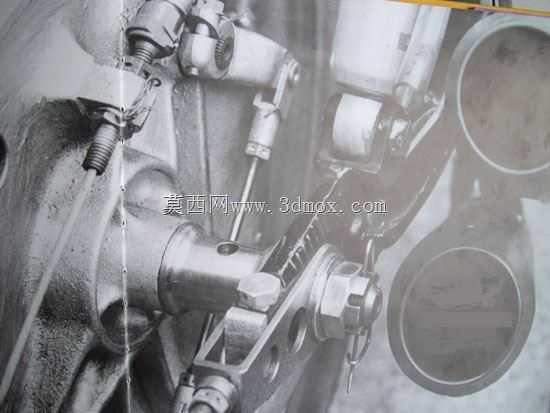

后端的轮轴安装槽为开口式可调结构，槽边加工有等距调节齿，可通过调整轮轴在槽内的位置，实现链条张紧度的精准调节，调节行程覆盖常规赛车链条的磨损伸长范围，日常维护无需拆卸后轮即可完成张紧度校准。前端的枢轴安装孔为整体镗削加工，孔内预留了衬套安装位，可压入自润滑铜套或滚针轴承，降低枢轴转动阻尼，保证摇臂上下摆动时的顺滑度。

设计过程中特意移除了民用版本上的链条防护装置安装支架，因为场地赛车使用场景中，链条防护装置属于非必要增重部件，移除后可进一步降低部件重量，同时避免护板在激烈驾驶中因振动脱落引发故障。两侧臂身预留的眼状安装位，是基于K0款后摇臂的成熟结构优化而来，可直接适配通用型赛车脚踏后移组件、排气吊耳等改装部件的安装需求，无需在臂身上额外打孔破坏结构强度。

从安装边界来看，前端枢轴孔的中心距、孔径尺寸完全适配本田CR750（CB750R）车型的车架安装位，可直接替换原厂后摇臂完成装配，无需对车架进行切割、焊接等破坏性改装。后端轮轴安装槽的宽度、中心高度与原厂后轮轴规格完全匹配，装配后轮距、后轮倾角参数与原厂设计保持一致，不会改变车辆原有操控几何。臂身与后轮、链条、排气的间隙经过运动校核，在摇臂全行程摆动过程中，不会与周边部件发生运动干涉，即使装配大尺寸热熔胎、改装全段排气也能保留足够安全间隙。

在实际赛事应用场景中，该结构可承受大马力起步、高速过弯侧倾、重刹时的复合载荷，变截面梁的设计让摇臂在纵向受力时具备足够韧性，横向受力时保持足够刚性，平衡了行驶舒适性与操控极限。焊接位置全部采用满焊工艺，焊后经过应力退火处理，避免长时间高强度使用后出现焊缝开裂问题，适配场地赛车高频次、高负荷的使用需求。
