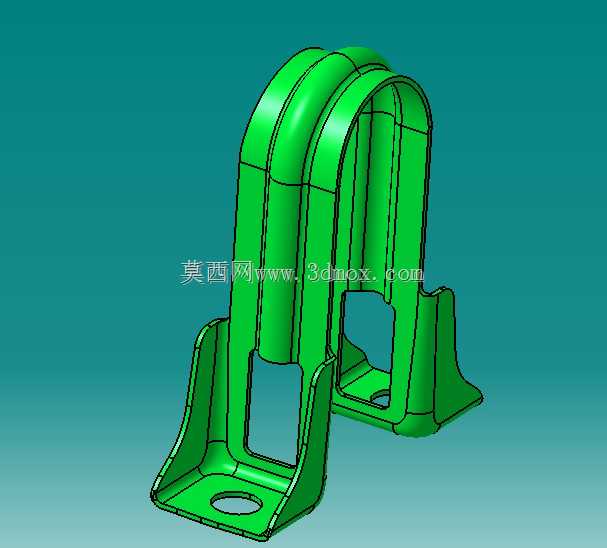

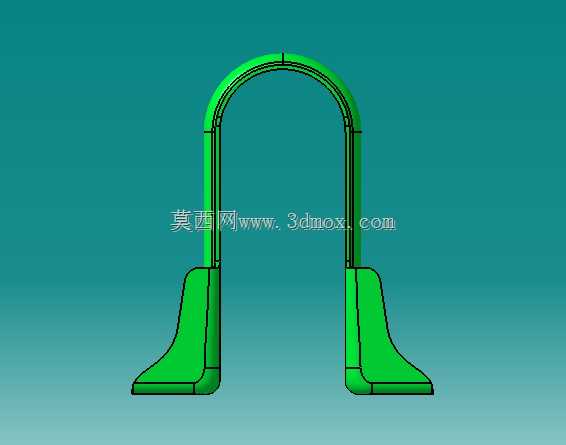

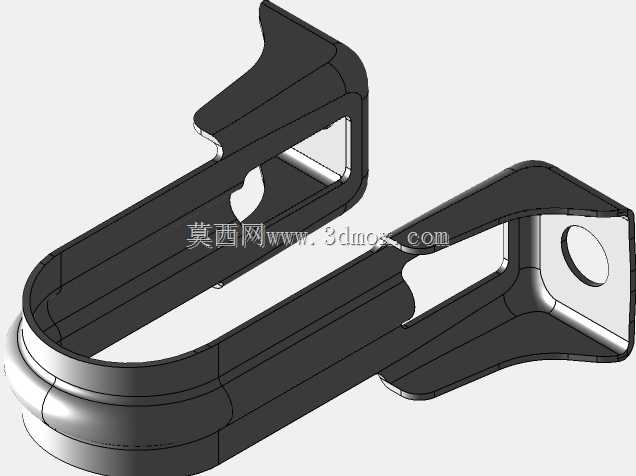

汽车车顶钣金冲压固定支撑结构

该固定支撑结构主要应用于乘用车辆车顶区域的部件安装承载场景，作为车顶饰件、功能附件与车身顶盖钣金之间的连接承载件，承担分散附件载荷、抵消行车振动冲击、保证安装位形位公差的核心作用。日常行车过程中，车顶加装的各类附件会随车辆经过颠簸路面、高速行驶、急加减速等工况产生交变载荷，该支撑件通过自身的结构刚度将集中载荷均匀传导至车身顶盖的加强筋区域，避免局部应力集中造成的顶盖钣金凹陷、焊点开裂等问题。从结构设计逻辑来看，整体采用多道纵向加强筋布局，沿支撑受力方向设置连续的翻边结构，在不额外增加板材厚度的前提下大幅提升截面惯性矩，兼顾轻量化要求与结构强度需求；底部设置带安装孔的法兰贴合面，安装孔位匹配车身顶盖的预设焊接螺柱位置，装配时可直接卡入定位，法兰面的微弧度设计完全贴合顶盖钣金的曲面造型，保证装配后无贴合间隙，避免行车过程中出现摩擦异响。支撑主体的U型避让槽设计，既为车顶走线、附件卡扣预留了足够的安装操作空间，也通过槽体周边的圆弧过渡结构消除了冲压过程中的应力集中风险，避免钣金冲压成型时出现开裂、起皱等工艺缺陷。两侧的三角加强肋连接底部法兰与主体支撑壁，针对侧向受力工况做了专门的刚度强化，可承受车辆变道、过弯时产生的侧向载荷，保证附件安装位置不会出现偏移。从安装边界来看，该支撑件的整体外轮廓完全适配车顶内饰板的内部安装空腔，装配后不会与内饰板、顶棚隔音棉产生干涉，支撑顶部的弧形面与车顶附件的安装底座完全贴合，保证附件安装后的平面度要求。冲压成型的工艺设计上，所有折弯处均采用符合钣金冲压工艺要求的圆角半径，避免过小折弯半径造成的板材拉伤，同时整体结构采用一体化冲压成型，无需额外焊接拼接工序，既降低了生产制造成本，也避免了拼接焊缝带来的精度误差与防腐隐患。结构表面的减重孔设计，在不影响整体刚度的前提下有效降低了零件自重，符合汽车零部件轻量化的设计趋势，孔位边缘的翻边处理同时提升了孔位周边的局部刚度，避免安装过程中孔位出现变形。
