双板螺栓紧固式机械连接板组件

这类板组件在工业现场的应用场景十分广泛，小到小型自动化设备的走线固定支架、工装夹具的定位挡块，大到输送线侧边的导向安装座、小型动力单元的挂载支撑件，都能见到同结构构件的身影。它的核心用途是通过两块平行板的夹持作用，为被安装件提供稳定的安装基准面，同时借助贯穿螺栓的预紧力抵消设备运行中产生的振动载荷，避免连接位置出现松动偏移。

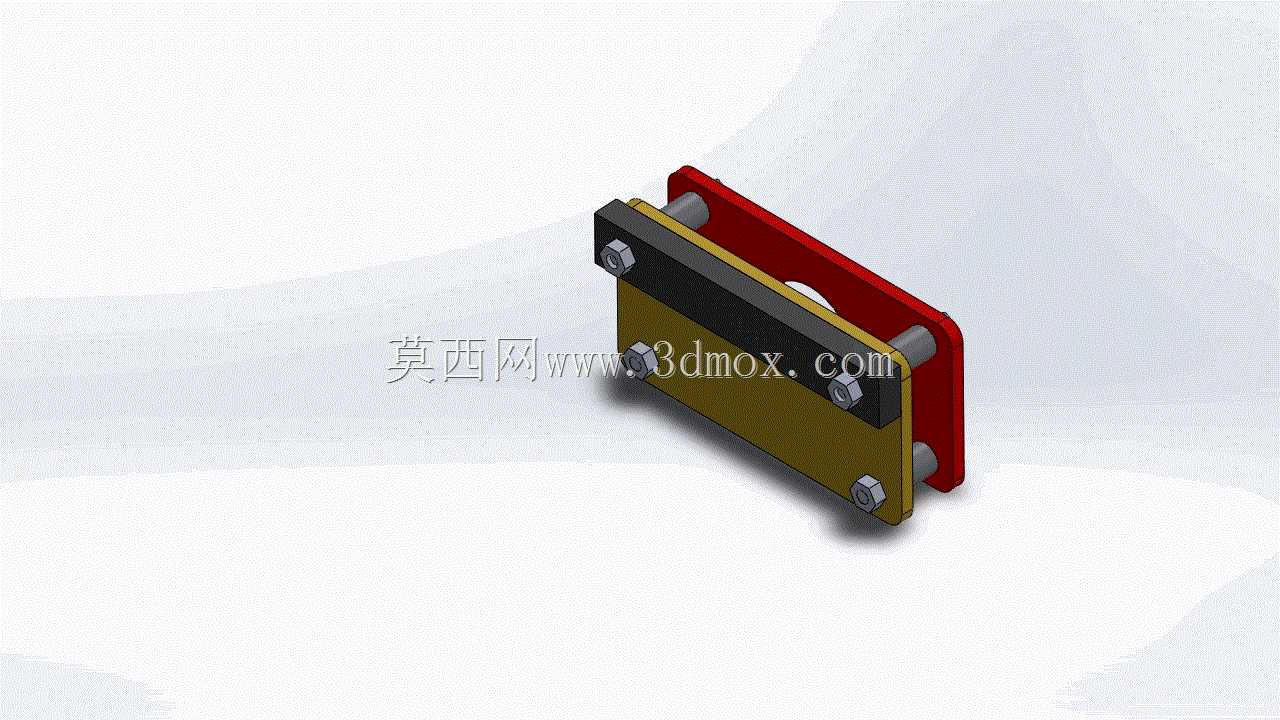

从功能特性来看，该组件采用红、黄两色区分的两块平行安装板作为主体承载结构，板体边缘做了倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在装配过程中起到导向作用，降低螺栓穿装的对位难度。四根贯穿布置的六角螺栓搭配六角螺母实现两板的间距调节与锁紧，螺栓杆部预留了足够的调节行程，可适配不同厚度的被夹持工件，无需额外更换紧固件就能完成一定范围内的装夹需求。板体上预留的安装孔位做了沉台处理，螺母嵌入沉台后不会突出板件表面，既可以避免螺母受外力碰撞发生松转，也能让组件安装后与贴合面完全接触，保证安装平面度。

设计思路上，这款构件优先考虑了装配便捷性与维护便利性，所有紧固件均采用标准件，现场出现损耗时可直接替换同规格标准件，无需单独定制加工件。两板平行度在建模时严格控制公差范围，保证夹持受力均匀，不会出现单侧压紧导致的工件翘起问题。组件整体结构没有复杂的异形曲面，加工时可直接采用常规板材切割、钻孔工艺完成，加工成本低，适合批量生产应用。

从安装边界来看，组件整体为规整的长方体类结构，安装时只需保证贴合面的平面度误差在允许范围内，预留出螺栓头部的扳手操作空间即可完成装拆，不需要额外设计复杂的安装让位结构。板体上预留的中间通孔可用于穿装管线、定位销或者穿过传动轴类零件，拓展了组件的使用场景，既可以作为单纯的夹持固定件，也可以作为滑动导向的支撑座使用，适配多种轻型载荷的机械安装需求。
