M6规格长杆沉头螺钉实体建模设计

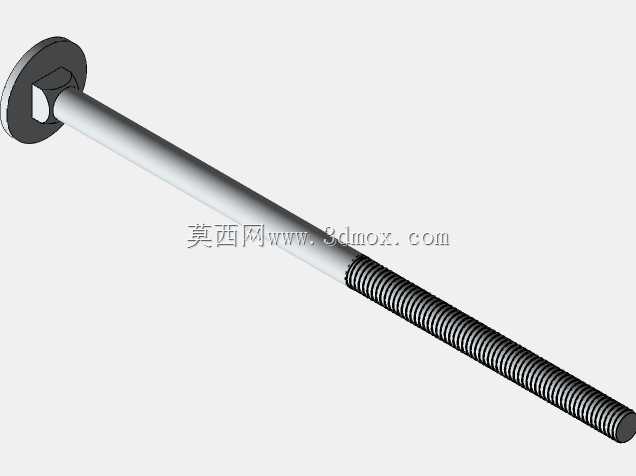

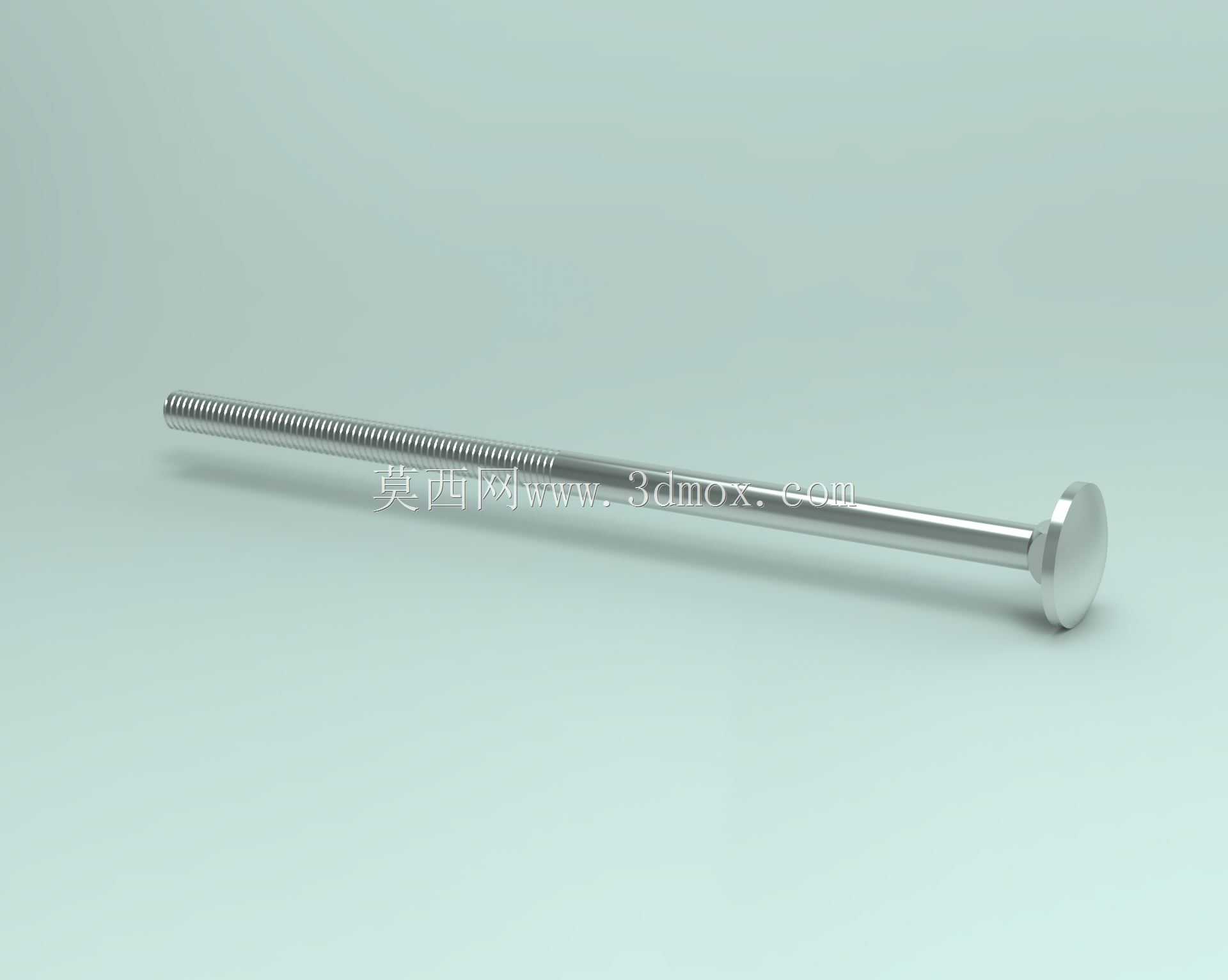

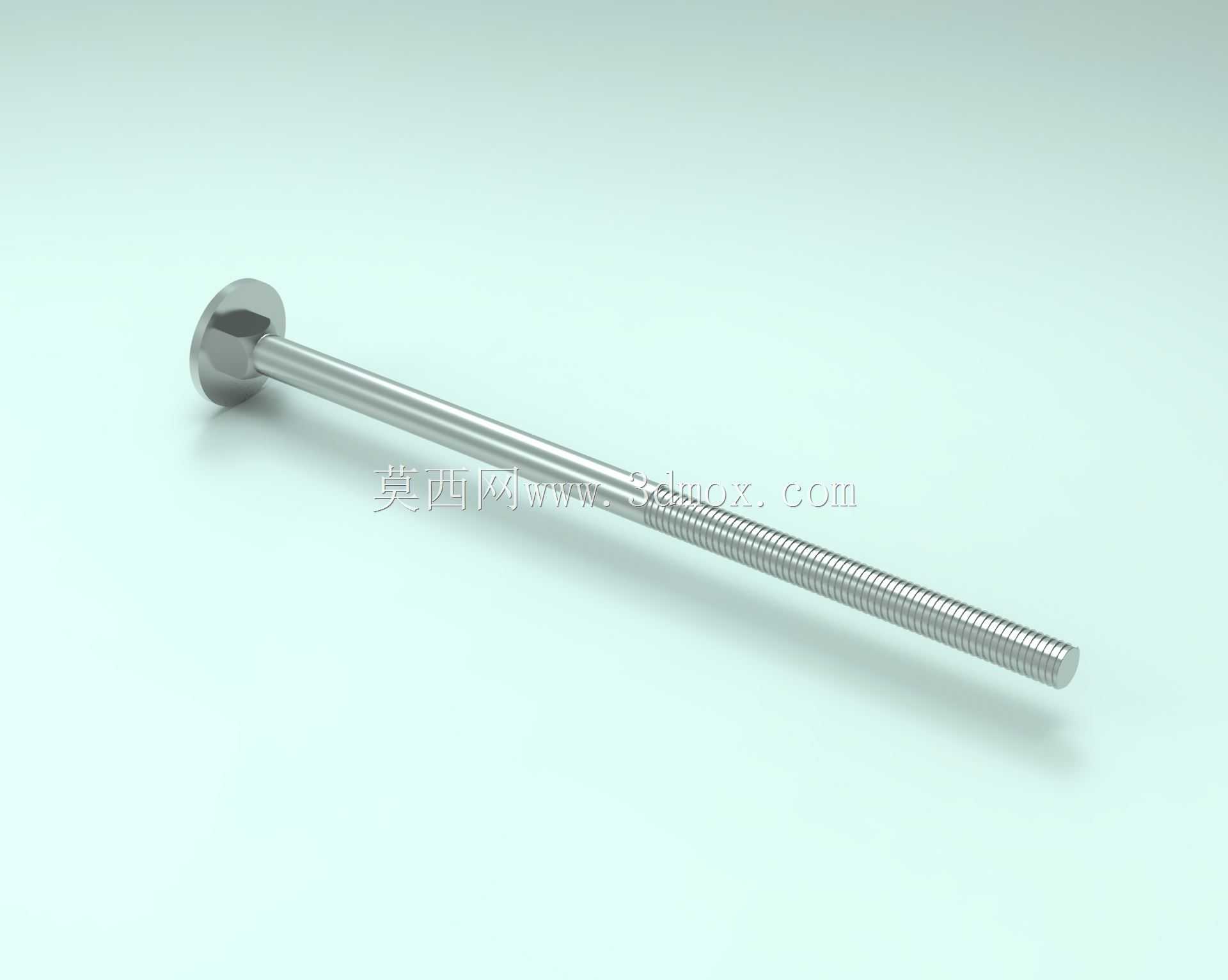

这款长杆螺钉的建模，最初是在做户外通信机柜内部走线架固定结构时，发现常规长度的标准螺钉无法穿透两层走线架叠加的安装板加绝缘衬垫的总厚度，现场测绘后反向建模完成的。从实际使用场景来看，这类长杆小直径螺钉，多用于多层薄板叠装的紧固场景，比如低压配电柜内的端子排安装、自动化设备的薄钣金护罩叠层固定、小型输送线的侧封板与内部衬板连接，这类场景的共同特点是被连接件总厚度远超普通标准螺钉的有效啮合长度，同时被连接件本身强度不高，不能采用过大直径的紧固件避免压溃基材。建模时首先确定的是头部结构，选用沉头形式是为了安装后头部不突出安装面，避免剐蹭线缆或者操作人员，头部的锥面角度严格遵循常用沉头紧固件的接触面角度，保证安装时锥面能与安装孔的沉孔面完全贴合，不会出现头部翘曲导致的预紧力偏移。杆部的螺纹段长度做了分段设计，靠近头部的位置预留了一段无螺纹的光杆段，这段光杆的直径略小于螺纹大径，安装时光杆段可以穿过上层被连接件的光孔，起到定位导向的作用，避免螺纹刮伤安装孔壁产生金属碎屑掉入设备内部造成电路短路隐患。螺纹部分的牙型采用普通连接用的三角牙型，牙距匹配M6规格的粗牙标准，保证和市面上常规的螺母、预制螺纹孔的通用性，不需要单独定制配套的锁紧件。杆部总长度覆盖60mm的有效连接范围，设计时特意将末端做了倒角处理，安装时可以顺利对准螺纹孔或者螺母，不会出现螺纹端部卡滞的问题，同时倒角也能去除端部的锐边，避免安装时划伤操作人员。从安装边界来看，这款螺钉适配的安装沉孔深度需要匹配头部厚度，保证头部沉入后不高出安装面0.2mm以上，光杆段对应的上层安装孔直径需要比光杆直径大0.1-0.2mm，保证装配时的间隙足够，不会出现杆部卡滞无法锁紧的情况，螺纹啮合端的有效啮合长度需要保证至少5倍螺距，才能达到足够的锁紧强度，不会在设备振动工况下出现松脱。建模过程中还原了实际零件的所有工艺细节，比如头部与杆部衔接位置的退刀结构，螺纹首尾的收尾不完全牙段，这些细节都是实际生产中必然存在的结构，在做虚拟装配干涉检查时，这些细节能避免出现装配仿真时的误判，不会因为模型过度简化导致实际生产装配时出现干涉问题。
