户外气象传感器水平钢梁安装固定支架

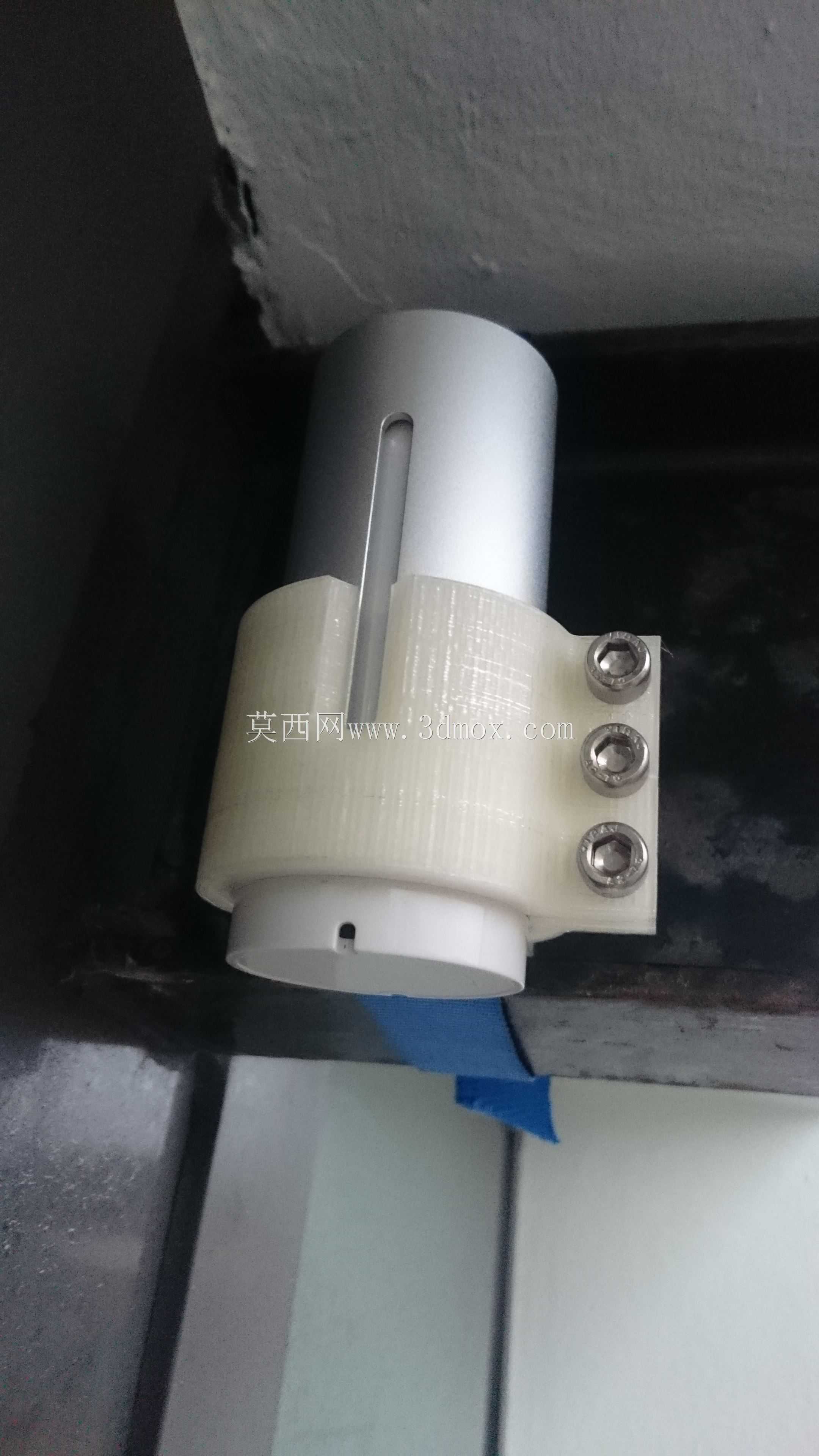

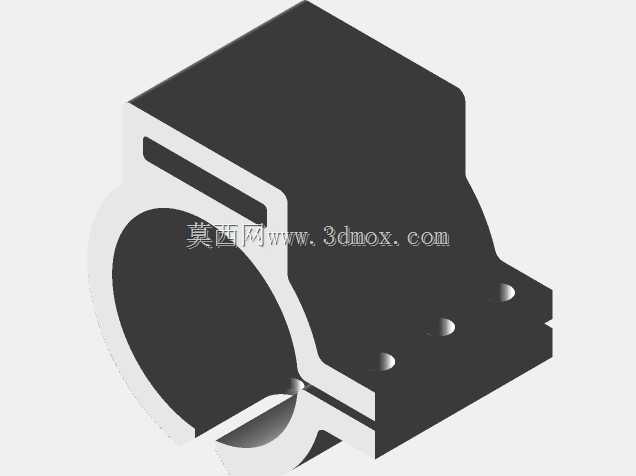

在户外环境监测站点的布设作业中，气象类传感设备的安装可靠性直接决定了长期采集数据的准确度，尤其是架设在户外露天场景的水平钢梁承重结构上时，常规的抱箍类固定件往往难以适配圆柱形传感主体的固定需求，容易出现固定点偏移、长期风载下松动滑脱的问题。这款安装支架正是针对这类场景的实际痛点设计，核心作用是将圆柱形的户外传感主体稳定固定在水平布设的钢梁上，解决非平面安装基面下的传感设备固定难题。从结构设计逻辑来看，支架主体采用环抱式贴合结构，与传感圆柱主体接触的面做了整面弧度适配，避免了点接触固定带来的应力集中问题，同时预留了25毫米宽度绑带的穿装空间，绑带环绕钢梁后可通过支架侧边的三个紧固点位实现张紧锁定，相比单螺栓固定的结构，三点式的紧固布局能更好抵消户外长期风振带来的扭矩，避免支架绕圆柱主体发生周向转动。安装适配性上，支架预留了两种紧固方案的操作空间，既可以搭配标准M5螺栓与螺母实现贯穿式锁紧，适合需要长期固定、后期极少拆卸的监测点位；也可以在夹具单侧预钻孔位后，采用不带螺母的M6螺栓实现顶紧固定，适合临时布设、需要频繁调整传感设备角度或位置的作业场景，两种安装方式不需要额外加工定制配件，采用常规标准五金件即可完成装配。从安装边界来看，支架环抱结构的内径完全匹配对应型号传感主体的外径，安装后不会遮挡传感主体的检测工作面，绑带穿装槽的深度经过核算，绑带张紧后不会与钢梁表面的防锈涂层发生过度剐蹭，同时支架与钢梁接触的端面做了平面贴合处理，不需要在钢梁上额外焊接或打孔破坏原有结构，能适配不同壁厚的常规水平型钢梁安装需求。在实际户外工况下，这种非焊接、非打孔的固定方式不会破坏原有承重结构的防腐层，能减少后期结构锈蚀的隐患，同时环抱式的主体固定结构能分散绑带张紧时的压应力，避免圆柱状传感外壳被局部压损，对于长期暴露在温差变化、风雨侵蚀环境下的户外监测点来说，这种结构的维护成本更低，不需要定期对焊接点位做防锈处理，仅需定期检查绑带张紧度即可保障设备固定可靠性。
