齿轮齿形精度检测专用轮齿检具结构

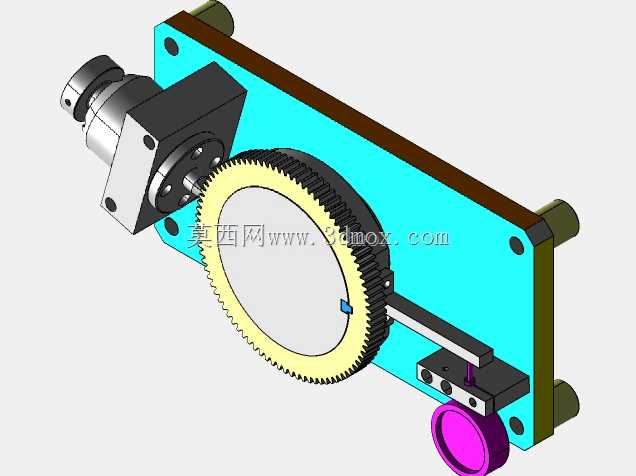

这款轮齿检具主要应用于齿轮加工工序间的快速精度校验场景，在滚齿、插齿、剃齿等齿轮加工环节完成后，可直接安装在生产工位旁完成齿轮齿圈径向跳动、齿距偏差等核心参数的快速检测，无需将工件转运至计量室进行三坐标检测，大幅缩短工序间检测等待时间，适配中小模数盘类齿轮的批量生产现场检测需求。检具整体采用板式安装基座作为承载主体，基座采用矩形平板结构，四个边角预留通孔安装位，可直接固定在工作台面或者专用检测支架上，安装边界规整，不需要额外定制复杂转接件，现场部署灵活。基座左侧集成齿轮装夹定位组件，采用锥面定位轴配合锁紧压块的结构，可适配对应内孔直径范围的盘类齿轮装夹，装夹时依靠锥面自动找正齿轮回转中心，消除装夹偏心带来的检测误差，定位轴的回转精度控制在微米级，保证检测基准的一致性。基座中部设置大直径齿圈作为回转传动部件，齿圈与装夹定位轴通过精密传动副连接，转动齿圈即可带动被测齿轮同步匀速回转，传动过程无背隙，避免回转间隙导致的检测数据波动。齿圈旁侧设置检测触头安装座，安装座可沿基座上的直线导轨做径向微调，适配不同齿顶圆直径的齿轮检测需求，触头采用硬质合金材质，耐磨性能优异，长期使用不会出现磨损变形导致的检测偏差，触头的压合行程设置有机械限位，避免压力过大损伤齿轮齿面。基座下方设置调节手轮，手轮与检测触头组件通过微调螺杆连接，转动手轮可实现检测触头的微米级进给，方便检测人员调整触头与齿面的接触压力，保证检测力稳定在合理区间，避免检测力过大导致齿面弹性变形影响测量结果。整体结构设计紧凑，所有功能组件均集成在单块安装平板上，没有外露的冗余管线，日常维护仅需要定期给传动导轨和回转副加注润滑脂即可，对使用人员的操作技能要求不高，生产现场的质检人员经过简单培训即可独立完成检测操作，相比传统的齿轮检测设备，这款检具的采购成本更低，占用生产场地面积更小，特别适合中小批量齿轮加工企业的现场质量管控使用，能够快速筛查出齿形超差的不合格工件，避免不合格品流入下一道磨齿或者装配工序，降低后续工序的返工成本。
