四自由度弹簧阻尼器性能测试试验装置

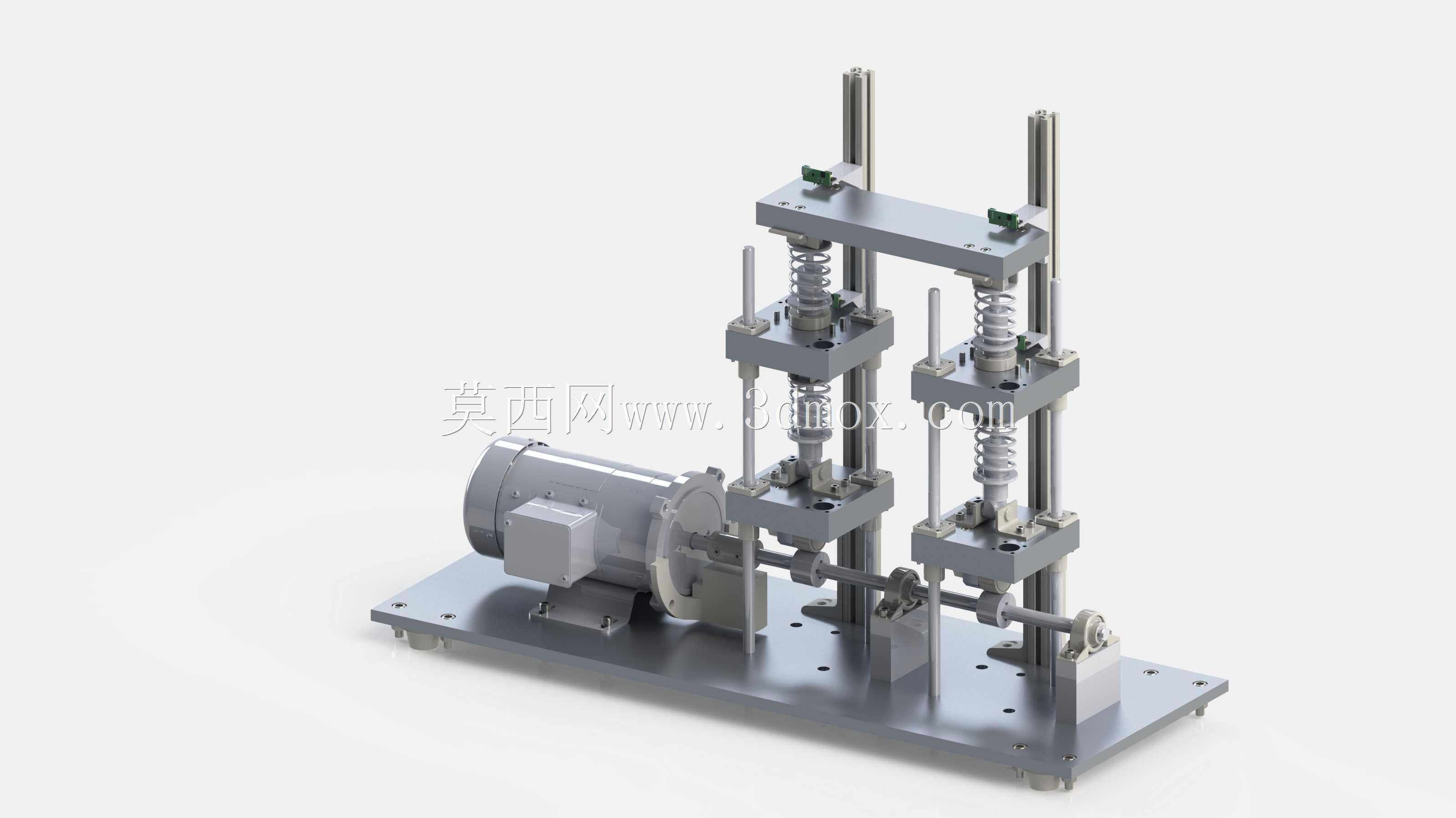

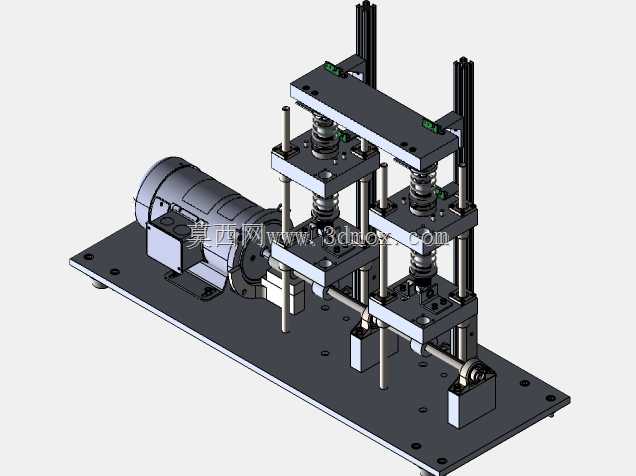

这套试验装置主要面向减振元件性能验证场景，用于在四自由度系统振动模型、动态模型工况下完成弹簧、阻尼器的力学特性测试，可复现多维度耦合振动下的元件受力状态，填补单自由度测试无法模拟复杂工况的空白。装置整体采用卧式驱动搭配立式多工位加载的布局，底部为整块加工的钢制安装底板，底板上预留阵列排布的螺纹安装孔，可根据测试件规格调整各组件的安装位置，底板底部设置可调支撑脚，可抵消安装面的平面度误差，保证设备运行时的水平基准，避免附加弯矩影响测试数据准确性。驱动端采用卧式安装的动力单元，通过联轴器连接偏心曲轴机构，将旋转运动转化为多轴同步的往复激振动作，曲轴的偏心距可根据测试行程需求更换调整，适配不同行程规格的弹簧、阻尼器测试需求。立式加载部分设置两组平行的导柱支撑结构，每组导柱上搭载三层可独立调整位置的加载安装座，安装座与顶部固定座之间设置预压弹簧，可模拟不同预紧力下的元件安装状态，导柱采用高精度直线光轴搭配直线轴承的配合形式，保证加载过程中运动方向的同轴度，避免侧向力对测试件造成额外磨损。测试工位采用快装式夹头设计，上下夹头可根据弹簧、阻尼器的端部连接形式更换适配接头，无需整体拆卸安装座即可完成不同规格测试件的装夹，大幅提升测试换型效率。设计过程中优先考虑了动态测试的刚度需求，所有承载板件均采用加厚钢板铣削加工，连接部位采用铰制孔螺栓定位，避免长期交变载荷下出现连接松动，导柱两端采用带锁紧结构的支撑座，可根据测试频率调整导柱的预紧力，规避共振区间对测试结果的干扰。装置的安装边界需预留驱动端的维护空间，后侧预留接线与传感器走线空间，整体占地面积适配常规实验室试验台安装尺寸，无需额外浇筑地基即可运行，可直接对接现有振动测试数据采集系统，通过在各加载工位加装位移、力传感器，即可实时采集测试过程中的力-位移曲线、阻尼特性曲线等核心参数，为减振元件的性能优化、参数匹配提供可靠的试验数据支撑，也可用于高校相关专业的振动试验教学演示，帮助学生直观理解多自由度振动系统的受力传递规律。
