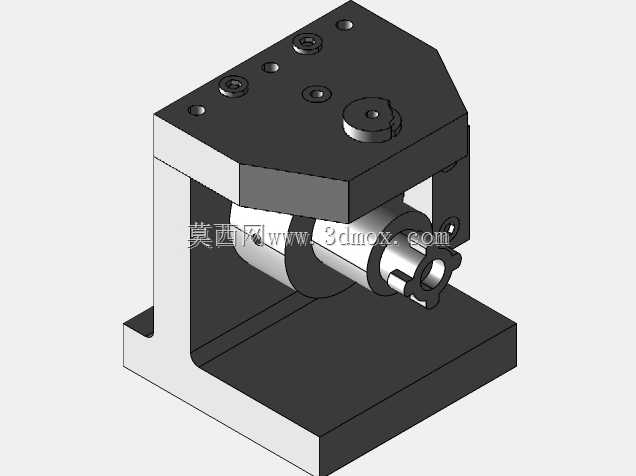

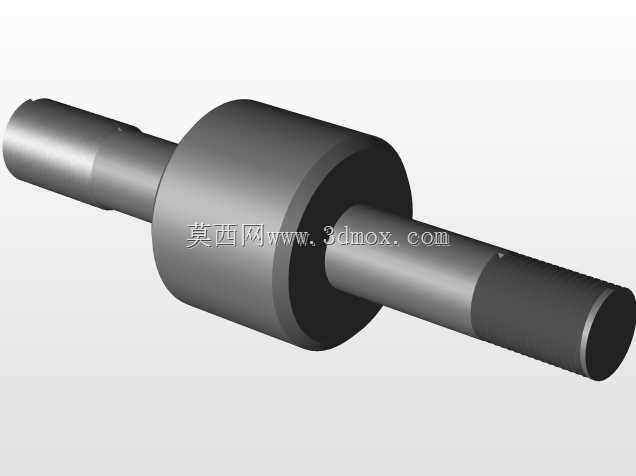

轴对称回转式分度钻模工装结构

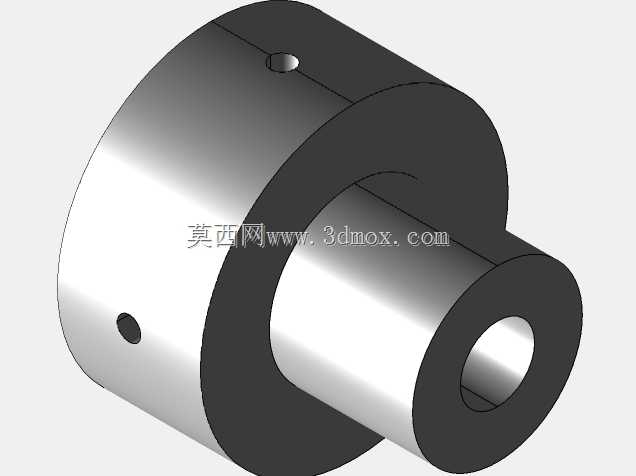

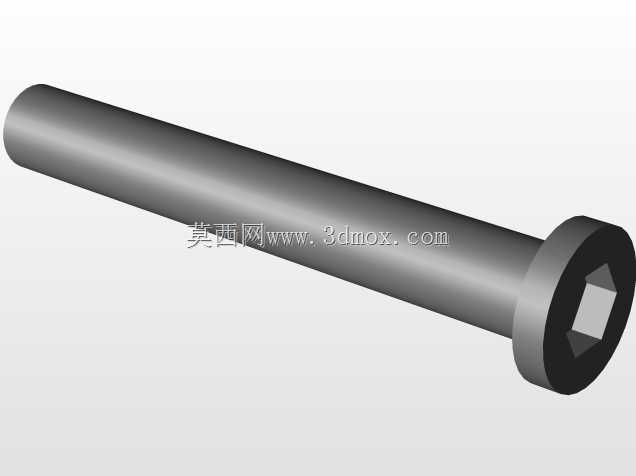

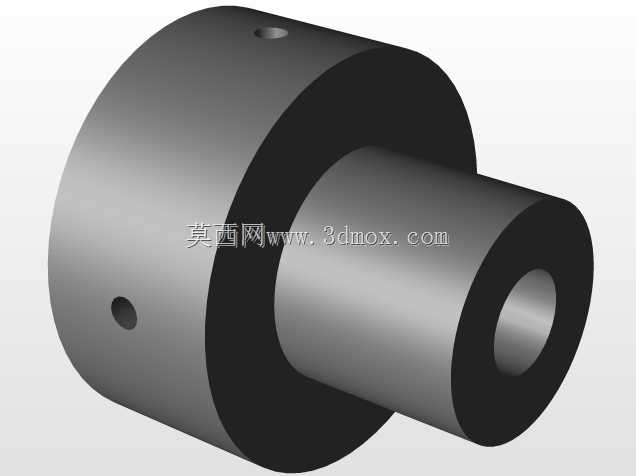

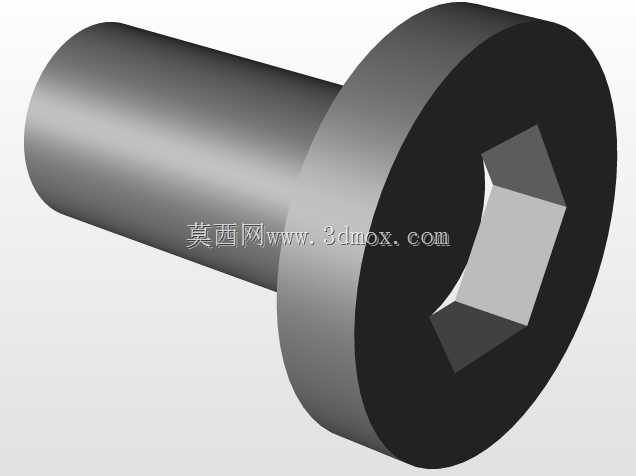

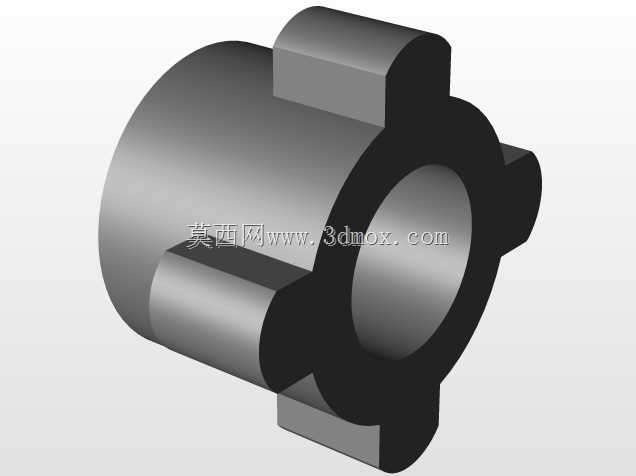

在中小批量轴套类零件的径向孔加工场景里，这类轴对称分度钻模是钻床工序里的核心定位工装，主要解决同圆周等分孔、错位径向孔加工时的重复定位精度问题，避免划线找正带来的效率损耗与孔位角度偏差。从结构来看，主体采用阶梯轴套式的回转基体，大直径段作为钻模的定位基准座，小直径段为工件安装定位端，内孔按照待加工轴套零件的外径配做间隙配合公差，保证工件装入后无径向窜动，大端外圆上的径向锁紧螺孔用于装入紧定螺钉，完成工件装入后的轴向与周向锁止，防止钻削过程中工件受切削力发生位移。钻套安装位直接集成在大直径法兰端面上，按照待加工孔的分度角度沿圆周排布，钻套与基体采用过盈压装配合，内孔与对应规格的钻头做间隙配合，既起到钻削导向作用，也能避免钻头偏摆造成的孔壁倾斜、孔径超差问题。设计时优先考虑了回转分度的同轴度要求，基体的内孔与外圆采用一次装夹车削成型，保证各段圆柱面的同轴度公差控制在0.02mm以内，法兰端面与内孔轴线的垂直度公差不超过0.015mm，避免分度时出现角度累积误差。安装边界上，大直径法兰的下端面为钻模的安装基准面，可直接固定在钻床工作台上，通过压板压紧法兰边缘即可完成装夹，不需要额外制作连接底座，适配台式钻床、立式钻床的常规工作台T型槽间距。实际使用时，完成一个孔位的钻削后，松开锁紧螺钉，将工件转动至下一个钻套对准的位置，重新锁紧即可进行下一个孔的加工，不需要重新划线找正，对于6等分、4等分这类规则分布的径向孔加工，能将单工序装夹找正时间压缩70%以上，同时孔位角度偏差可控制在±0.05mm以内，满足常规机械零件的孔位位置度要求。这类钻模的结构没有复杂的分度盘、锁紧销等冗余零件，整体为一体化回转结构，刚性充足，钻削时不会出现振颤，加工出的孔壁粗糙度稳定，也方便日常的维护与磨损修复，当钻套磨损后只需要压出旧钻套更换新件即可，不需要整体报废工装，在五金加工、小型机械配件生产的钻削工序中适配性极强，尤其适合带台阶的轴套类、短圆柱类零件的径向孔批量加工。
