U形焊接套件多孔定位焊接工作台

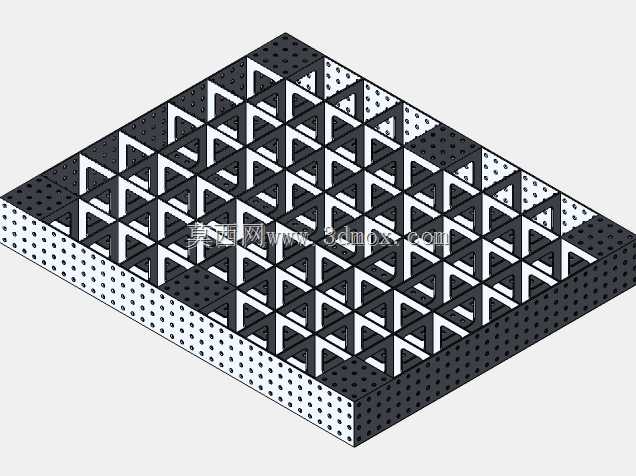

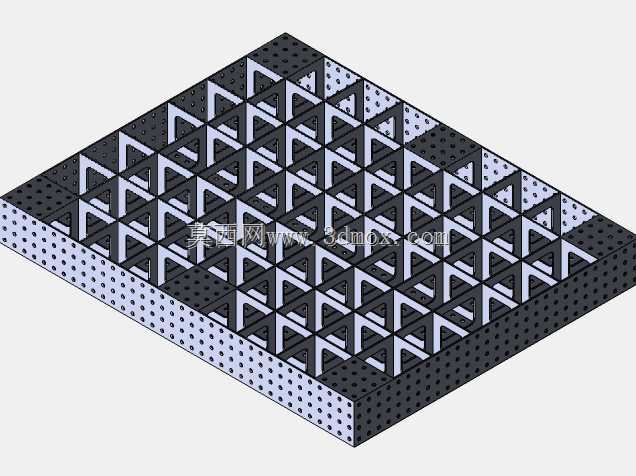

这款多孔定位焊接平台是面向中小批量结构件焊接作业设计的工装载体，日常在五金加工、小型钢结构预制、非标设备组装车间的焊接工位上十分常见，主要用来承托待焊工件，配合快速夹具实现工件的定位固定，减少焊接过程中的工件移位变形，降低反复找正的辅助工时。平台主体采用厚板拼接的箱型基体结构，上表面及相邻两个侧面布满等间距排布的定位孔，孔位采用网格化阵列布局，相邻孔的中心距保持统一公差，可配合标准定位销、快速夹钳实现不同外形工件的快速装夹，不需要针对单一工件制作专用焊接胎具，适配多品种小批量的柔性焊接生产需求。平台上部的U形格栅支撑结构采用三角镂空构型，这种设计一方面能在保证支撑面整体刚性的前提下大幅降低平台自重，减少材料耗用，另一方面镂空的格栅结构可以让焊接过程中产生的焊渣、飞溅直接从空隙掉落，避免焊渣堆积在支撑面上影响工件放置的平面度，同时三角构型的支撑肋在X、Y两个方向都形成稳定的受力结构，承受焊接时的工件压载、装夹夹紧力时不会出现局部塌陷变形。设计过程中优先考虑了平台的安装边界，底部的箱型基座预留了与地面地脚螺栓连接的安装孔位，可直接固定在车间硬化地面上，也可配合可调脚杯实现水平度微调，适配地面存在小幅高差的安装场景；侧面的定位孔可拓展安装延伸托架，用来支撑长度超出平台台面的长条形工件，拓展平台的适用工件尺寸范围。平台的支撑格栅与下部多孔基座采用可拆分的连接设计，当格栅面出现长期使用后的焊渣粘附、局部磕碰损伤时，可单独拆解更换格栅模块，不需要整体更换平台主体，降低后期维护成本。实际使用中，这类平台可配合焊接变位机使用，也可单独作为手工焊接的定位工位，针对框架类、板类、小型壳体类焊接件都能实现快速装夹，相比传统的平面焊接工作台，不需要在台面上临时焊接定位挡块，不会破坏工作台面的完整性，装夹调整的灵活度更高，能有效缩短焊接工序的准备时间，提升小批量焊接作业的生产效率。
