海上助航用LED信号导航灯结构设计

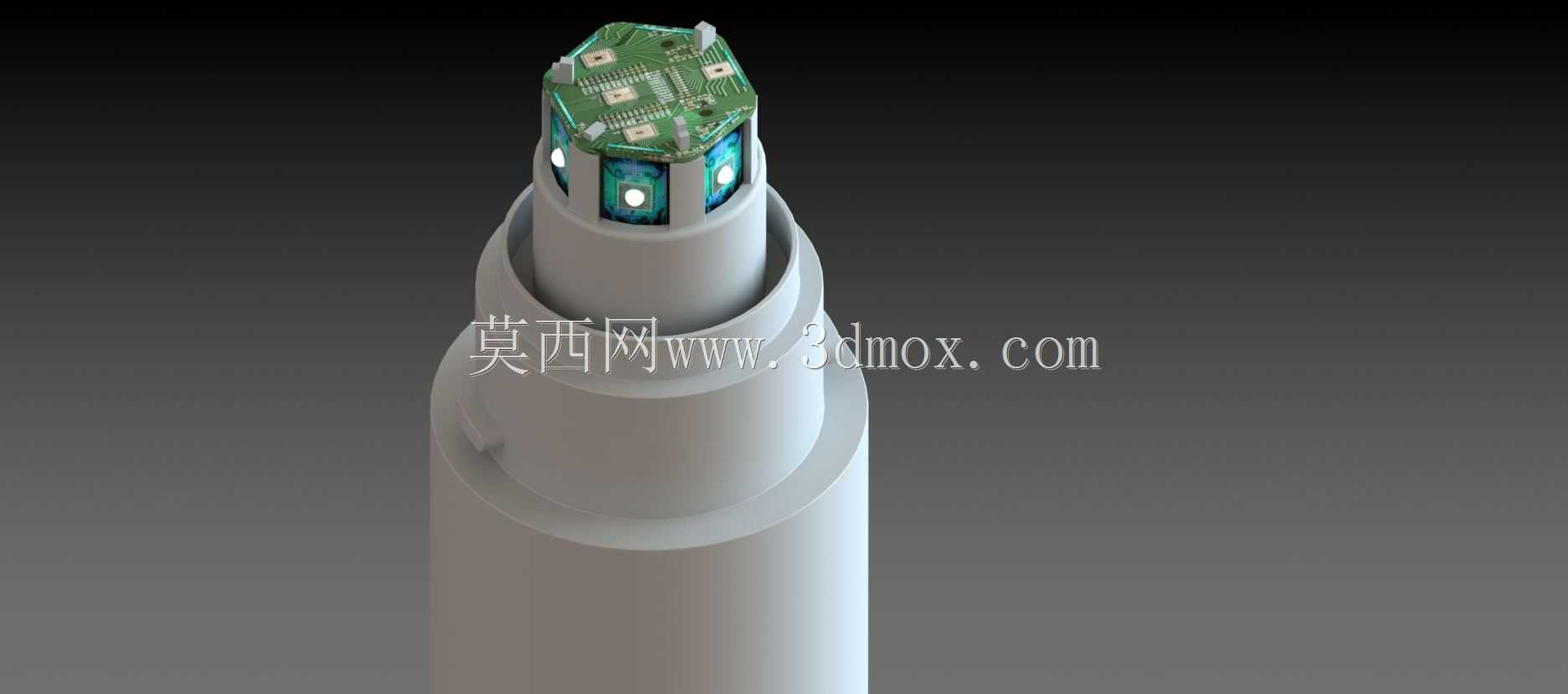

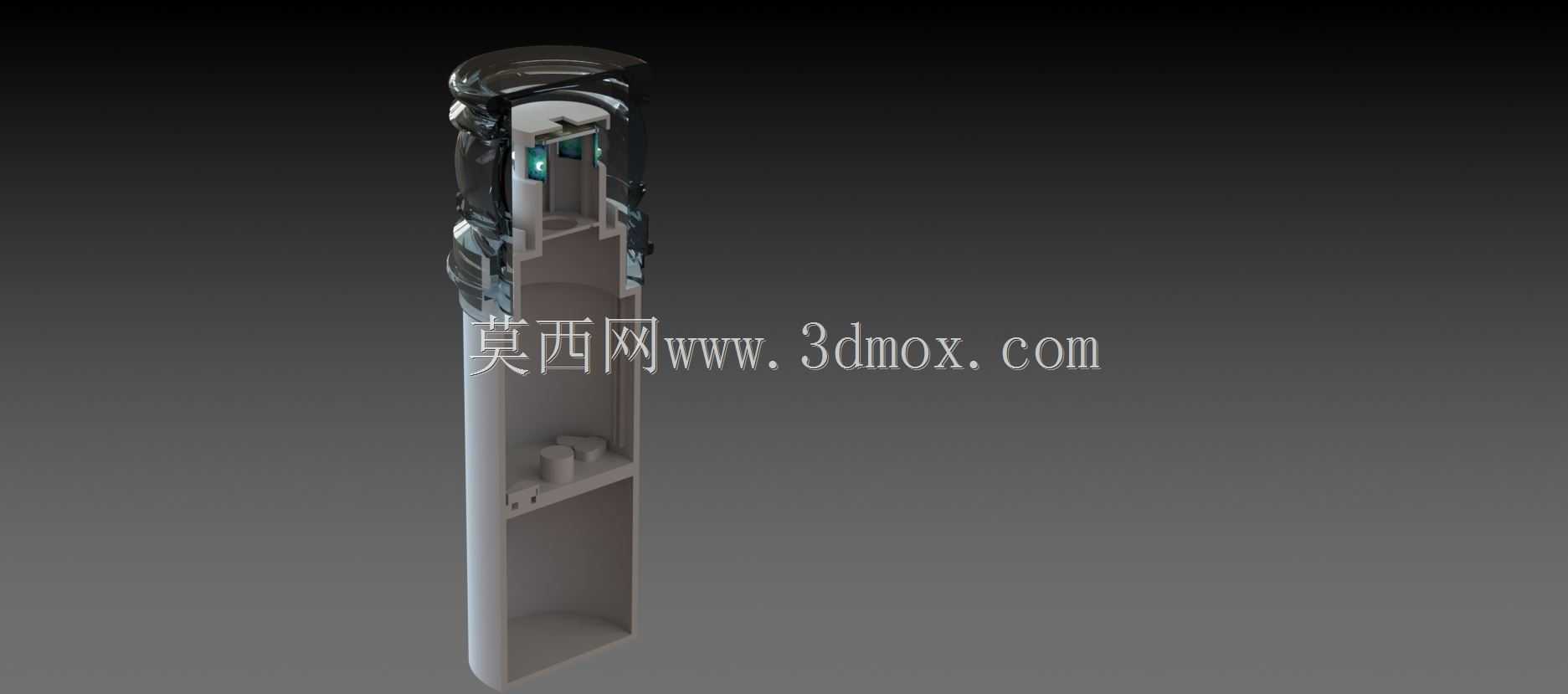

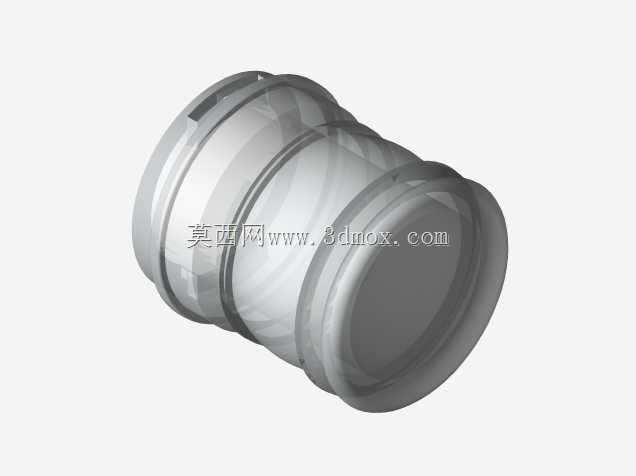

这款LED导航灯主要应用于近岸码头、航道浮标、近海作业平台以及中小型船舶的舷侧、桅顶位置，作为夜间及低能见度条件下的方位标识与航行信号载体，核心作用是通过稳定的光信号传递位置信息，辅助船舶驾引人员判断航道边界、障碍物方位以及邻近船舶的相对位置，规避航行碰撞风险。从结构设计逻辑来看，整体采用分段式阶梯圆柱壳体布局，底部为大直径安装基座段，预留标准法兰安装孔位，可直接适配现有航标灯座、船舶桅顶安装平台的通用安装尺寸，无需额外定制转接结构，安装时仅需对准孔位锁紧固定螺栓即可完成装配，安装边界兼容市面多数现役航标安装基座的尺寸规范，替换旧款卤素导航灯时无需改动原有安装基础。中部为逐级收窄的过渡支撑段，壳体采用耐盐雾腐蚀的工程材质一体成型，外壁做圆弧过渡处理，可降低海上强风环境下的风阻系数，同时减少海浪飞溅时的积水挂壁问题，避免盐分长期残留侵蚀壳体接缝。顶部发光单元采用六边形PCB基板布局，多颗LED灯珠沿基板周向均匀排布，配合半透明透光罩实现360度水平方向无死角光信号覆盖，发光单元外侧设置防护格栅，可抵御海上漂浮杂物撞击、海鸟停靠剐蹭对发光组件的损伤，PCB基板与下部壳体之间预留散热间隙，配合壳体本身的导热结构将LED工作产生的热量及时导出，延长灯珠连续工作寿命。设计过程中优先考虑海上工况的恶劣环境适应性，所有壳体接缝处均设置密封胶条槽位，装配后可达到IP67级防水防尘要求，能够承受短时海浪浸没、暴雨冲刷而不出现内部电路进水故障。发光组件的供电线路从壳体内部中空通道走线，避免线缆外露被海风、盐雾腐蚀老化，顶部端盖采用快拆式卡扣结构，后期维护更换灯珠或检修电路时无需整体拆卸灯体，仅需打开端盖即可操作，降低海上运维的作业难度与时间成本。整体结构重心沿安装基座中轴线分布，安装后在船舶横摇、浮标随浪晃动的工况下不会出现偏心受力问题，长期使用不会因交变载荷导致安装螺栓松动、灯体偏移，保证光信号发射方位始终保持水平覆盖，不会因灯体倾斜出现信号盲区。
