雪佛兰Silverado单排驾驶室防滚架结构

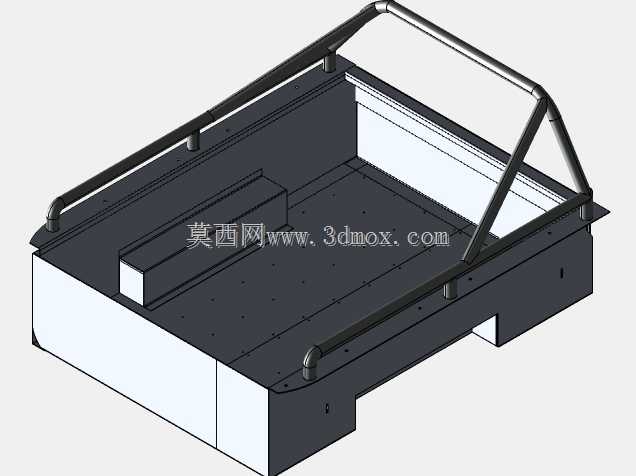

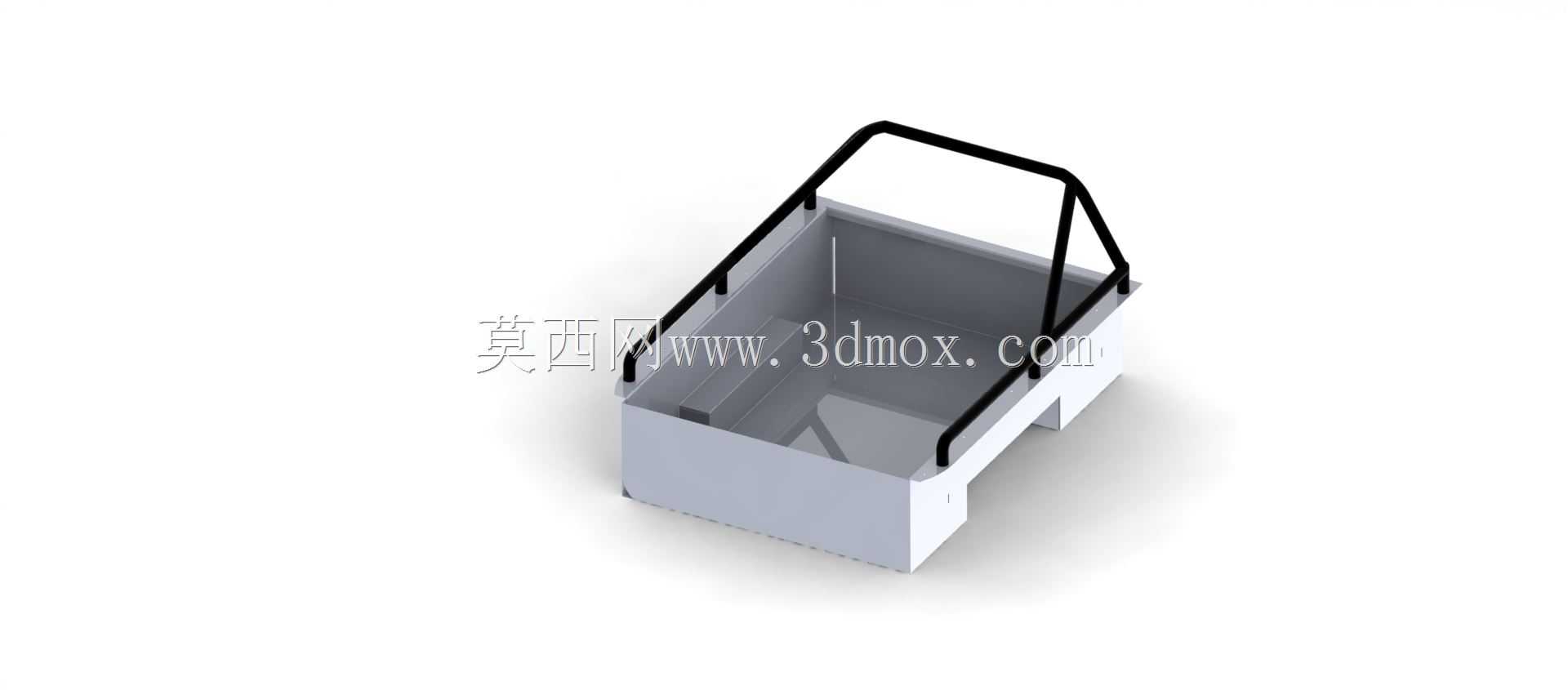

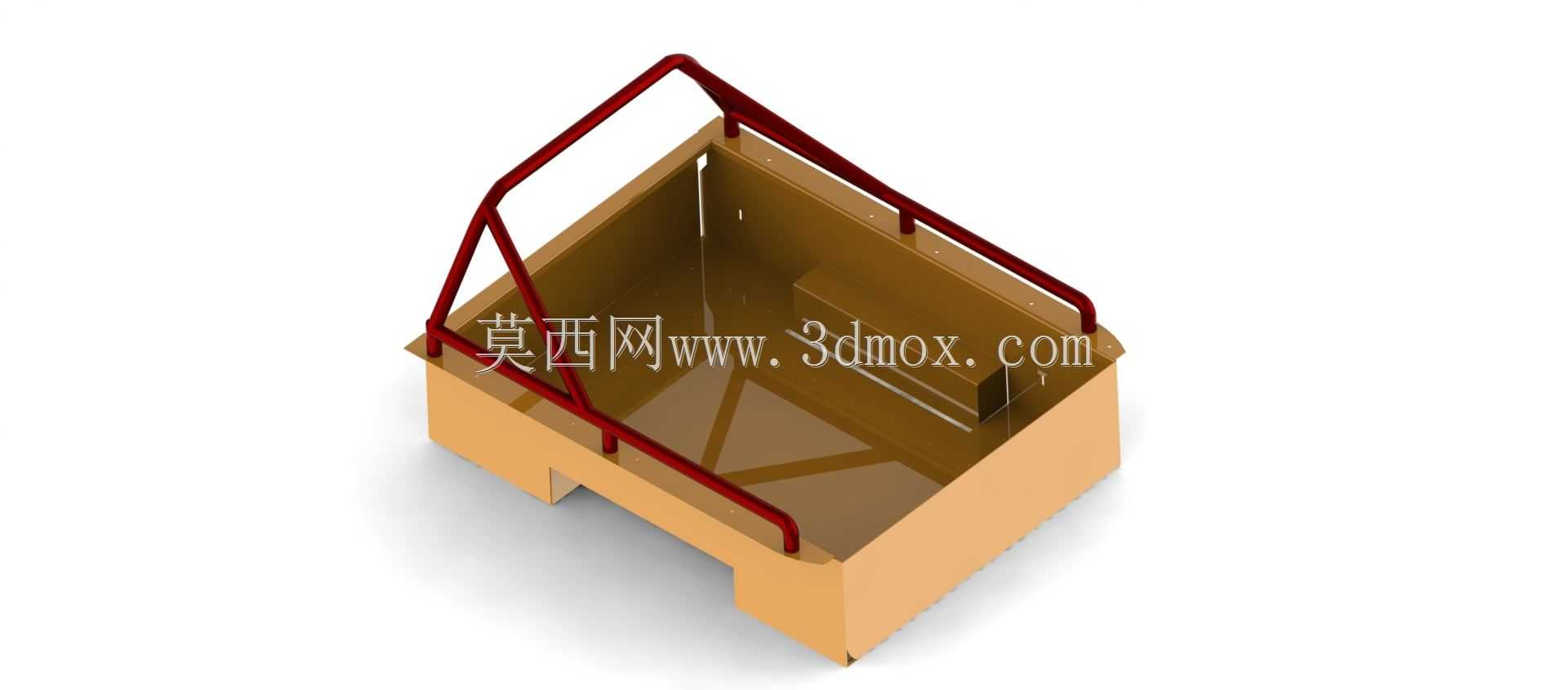

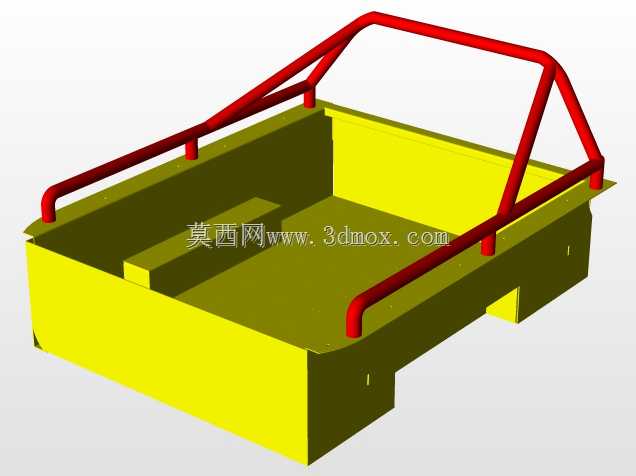

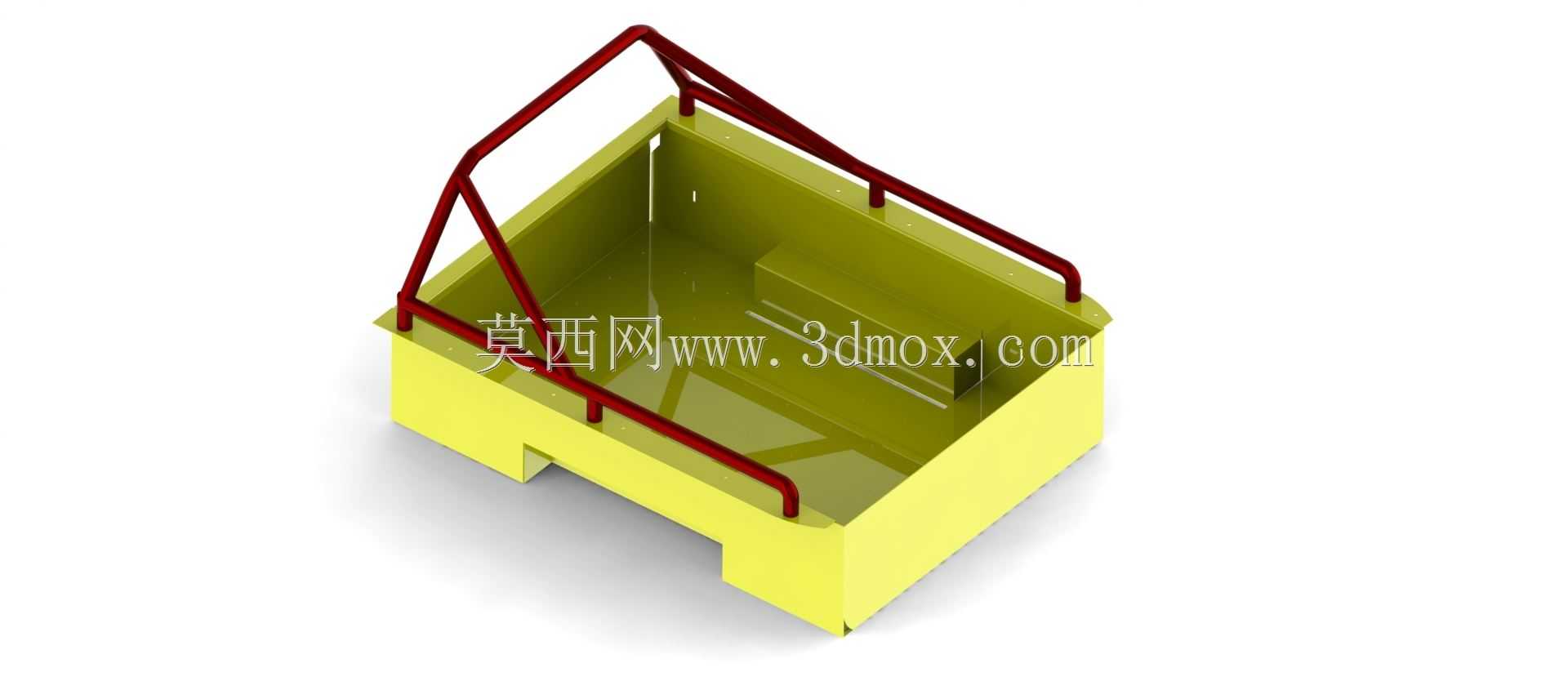

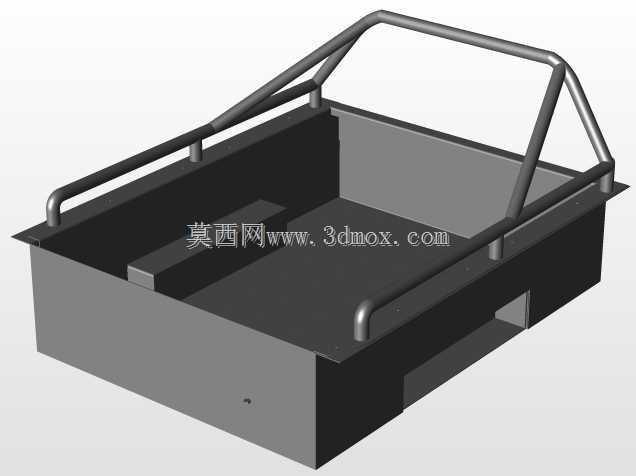

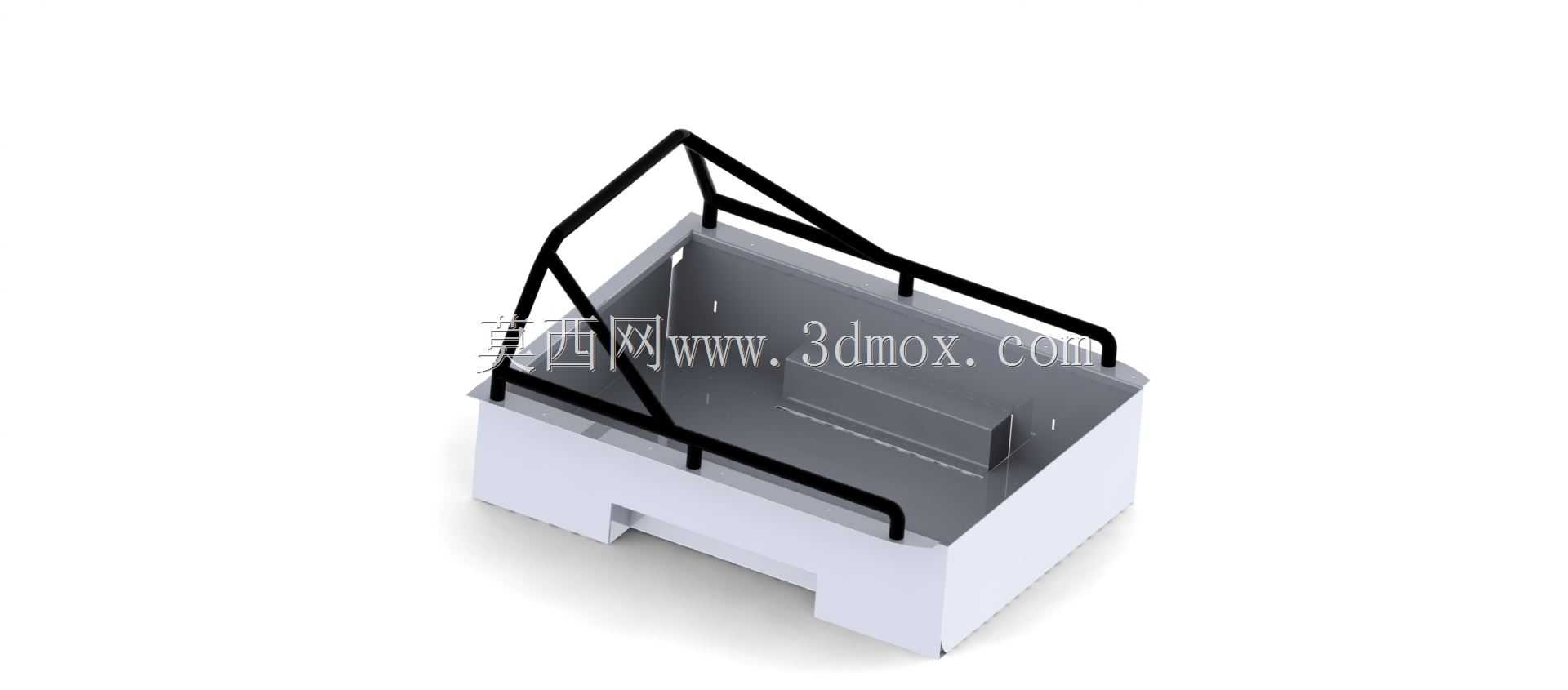

该结构针对越野场景下的单排皮卡驾驶室安全防护需求设计，核心作用是在车辆发生侧翻、翻滚工况时，为驾乘舱预留足够的生存空间，避免驾驶室结构受挤压变形侵入乘员区域。从结构布局来看，防滚架采用圆管弯折成型的框架结构，主支撑管沿驾驶室后侧围向上延伸，顶部形成横向连接横梁，前部斜向支撑管连接主框架与驾驶室前围安装点，整体形成三角稳定受力结构，可将侧翻时的顶部冲击力快速分散至车身纵梁安装位，降低局部应力集中风险。货厢部分采用一体化钣金承载结构，底板设置有凸起的轮拱避让结构，兼顾轮胎跳动行程预留与货厢内部有效装载空间，货厢侧围与底板采用折边加强结构，无需额外增设加强筋即可满足常规装载工况下的刚度需求，避免重载时出现底板凹陷、侧围外胀的问题。设计过程中优先考虑安装边界的适配性，防滚架的底部安装支座与驾驶室底板、后围的连接点位完全匹配原厂车身的预留安装孔位，无需对原厂车身进行额外打孔切割即可完成装配，降低改装过程中的车身破坏风险；防滚架顶部横梁的高度控制在不超出车辆原厂外廓尺寸的范围内，避免影响车辆通过性与外观合规性。货厢与驾驶室的连接部位采用贴合式设计，两者之间预留均匀的装配间隙，可抵消车辆行驶过程中车架扭转带来的相对位移，避免连接部位出现应力开裂。结构设计时充分考虑不同工况的受力特性，防滚架的管体壁厚根据受力路径做差异化匹配，主受力支撑段采用较厚壁管，横向连接段在满足刚度要求的前提下适当优化壁厚，兼顾防护性能与整车重量控制；货厢底板的凸起结构除避让轮拱外，还可作为货厢内部的货物限位结构，减少零散货物在行驶过程中的滑动位移。该结构可直接用于越野皮卡改装的方案验证、车身结构教学演示，也可作为同类型单排越野车辆防滚结构设计的参考基准，帮助设计人员快速验证结构受力路径与安装适配性，缩短前期方案迭代周期。
