雷尼绍Smilee三坐标探针训练校准块

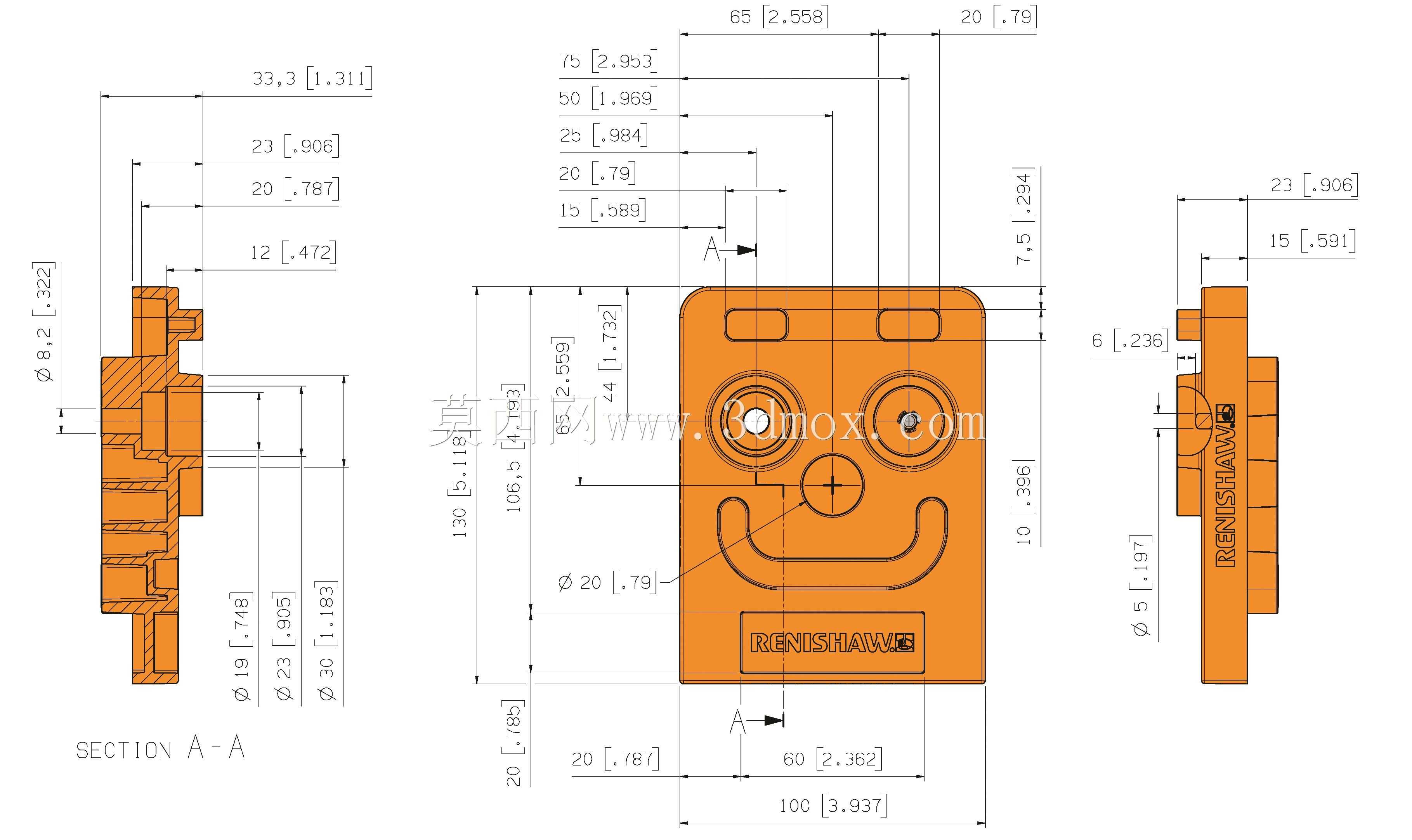

在精密机加工车间的日常质量管控环节，三坐标测量机的探针校准与操作人员技能熟练度，直接决定了批次工件尺寸检测的一致性与数据可信度，这款探针训练工具正是为解决新入职测量员实操训练、探针日常精度校验需求设计的专用辅助工装。从结构设计逻辑来看，它没有采用复杂的异形曲面，整体以规整的矩形块为主体基座，正面做了类笑脸的特征布局：两个带沉孔的圆形凸台、中心定位小圆、下方弧形槽，底部印有品牌标识位，侧边做了阶梯式的多直径轴段、不同深度的孔位与台阶面，所有特征的尺寸公差都经过严格标定，既覆盖了点测量、圆测量、平面测量、槽宽测量、台阶高度测量等三坐标检测的常规操作场景，也能模拟实际工件上常见的凸台、沉孔、侧壁、窄槽等典型特征，避免训练内容与实际检测场景脱节。从尺寸边界来看，主体基座长度方向最大尺寸为65mm，宽度方向最大尺寸为60mm，厚度方向最大尺寸为23mm，侧边伸出的阶梯轴段总长度为33.3mm，整体体积小巧，不需要占用三坐标工作台的大量装夹空间，底部为平整基准面，可以直接通过压板或者磁力座固定在大理石工作台上，不需要制作专用的装夹治具，日常收纳也十分方便。在实际使用场景中，新入职的三坐标操作员可以借助这个工装反复练习探针取点角度、测头补偿参数设置、不同特征的测量路径规划，不需要占用生产批次的待检工件做练习，避免因操作不熟练刮花工件表面、碰断昂贵的红宝石探针；日常设备点检时，也可以通过测量这个工装上的标定尺寸，快速判断探针是否存在磨损、测座角度是否出现偏移，及时校准设备误差，避免批量检测数据失准。设计时特意将不同特征的尺寸做了梯度设置，从直径5mm的小孔到20mm的大孔，从1.5mm的浅槽到7.5mm的深台阶，覆盖了车间常见工件的尺寸检测范围，所有特征的棱边都做了微小的倒角处理，既避免训练操作时探针尖锐棱边发生滑针，也不会因为倒角过大影响特征尺寸的测量判定。不同于普通的标准量块，它集成了多类常见测量特征，不需要频繁更换不同的校准块就能完成全场景的操作训练，能有效缩短测量员的上岗培训周期，也能作为三坐标设备日常精度核查的常备工装，放在测量台旁随时取用。
