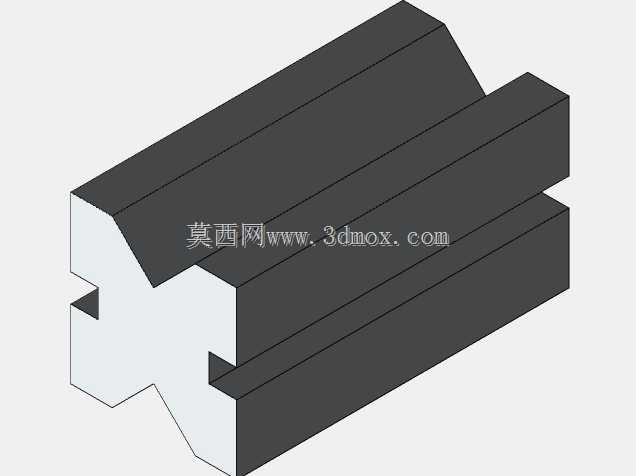

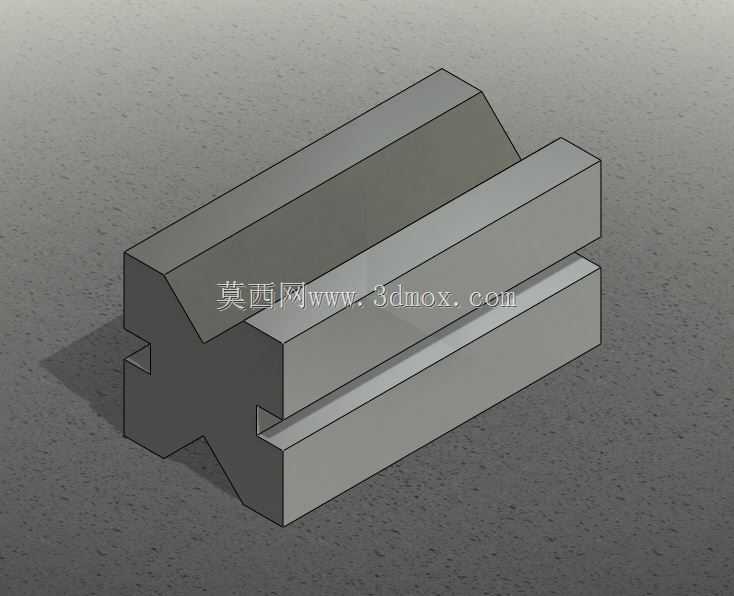

机加工定位用V形夹持块结构设计

在轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的同轴度、径向定位精度直接决定最终加工尺寸的合格率，这类场景下V形块是车间里应用频次极高的定位元件，区别于平口钳、三爪卡盘的夹持逻辑，V形块依托V形槽的两个斜面实现对圆柱面的四点接触定位，能自动适配不同直径的回转工件，无需额外调整定心位置，从根源上消除圆柱工件装夹时的径向偏移问题。这款V形块在结构设计上做了多场景适配，主体采用对称式布局，顶部开设90度夹角的主定位V槽，槽面做了等高研磨处理，保证两个斜面的平面度与夹角公差控制在合理区间，避免工件装夹后出现轴线倾斜；底部设计有与机床工作台T型槽匹配的导向凸台，安装时可直接嵌入工作台槽位，无需反复找正V形块的安装平行度，凸台两侧预留了螺栓压紧的让位空间，可配合标准T型螺栓快速完成锁紧固定，适配多数普通铣床、钻床、平面磨床的工作台安装尺寸。考虑到实际加工中部分小型轴类零件需要分层定位，V形块的侧部还开设了平行于主V槽的辅助窄槽，可用于小直径销轴类零件的定位装夹，不用更换夹具就能完成不同规格工件的加工切换，减少工装更换的辅助时间。设计时特意将V形块的整体高度做了优化，既保证工件装夹后高出槽口的部分有足够的加工操作空间，避免刀具走刀时碰撞夹具本体，也控制了整体重量，方便操作人员在不同工位间挪动转移。V形块的非定位面做了倒角去毛刺处理，避免安装调整时划伤操作人员，所有棱边的倒钝处理也能减少长期使用后的磕碰变形，延长工装的使用寿命。在实际使用场景中，这类V形块既可以单个使用完成短轴类零件的端孔加工、键槽铣削定位，也可以成对配合使用支撑长轴类工件，完成外圆磨削、轴段铣削的工序定位，两个配对使用的V形块只要保证V槽的等高公差一致，就能保证长轴装夹后的轴线水平度，满足高精度加工的定位要求。不同于定制化的专用夹具，这款V形块属于通用型工装元件，不需要针对特定零件做结构修改，只要工件的外圆直径在V槽的适配范围内，都能实现稳定的定心定位，是机械加工车间工装配置里的基础必备元件，在小批量多品种的加工场景下，这类通用V形块的使用能大幅降低专用夹具的制作成本，缩短生产准备周期。
