离合器从动盘摩擦衬片结构设计

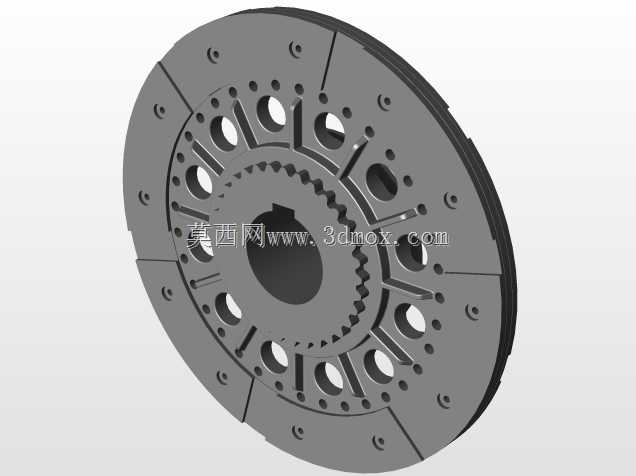

这款摩擦衬片是手动挡车辆离合器总成里的核心从动部件，日常工作场景覆盖乘用车辆、轻型商用车辆的动力传递链路，装在发动机飞轮与变速器输入轴之间，承担着动力接合、切断、缓冲击的核心作用，日常起步、换挡过程中，所有动力的平顺传递都要依托这个部件的结构特性实现。从实际装车的功能逻辑来看，衬片本体采用分块式摩擦面布局，外圈均匀分布的紧固孔用来将摩擦衬片与从动盘钢片、减震盘组件铆接为整体，避免大扭矩传递过程中衬片出现周向滑移；中心区域的内花键孔与变速器输入轴的外花键形成滑动配合，保证动力传递过程中从动盘可以沿轴向小幅移动，实现离合器的分离与接合动作。设计阶段特意在衬片的摩擦环带上预留了多组周向分布的长圆形通风槽与圆形减重孔，一方面是降低从动盘总成的整体转动惯量，减少换挡过程中变速器输入端的转动冲击，让换挡动作更顺畅；另一方面是在离合器半联动摩擦生热的工况下，通过这些槽孔形成空气对流通道，快速带走摩擦产生的热量，避免衬片因为持续高温出现摩擦系数衰减、烧片的问题。衬片的内外径尺寸是匹配对应排量发动机的最大输出扭矩设定的，摩擦面的有效接触面积经过扭矩校核，保证在发动机最大扭矩输出工况下，单位面积的摩擦压力处于材料许用范围内，不会出现异常打滑；中心花键的参数与配套变速器输入轴完全匹配，花键的侧隙控制在合理区间，既不会因为间隙过大出现传动冲击异响，也不会因为间隙过小导致离合器分离卡滞。夹在两层摩擦衬片之间的波形弹簧片与减震弹簧安装位，是整个从动盘减震结构的安装基础，摩擦衬片上预留的让位槽刚好对应减震弹簧的安装位置，当传动系统出现扭转振动时，减震弹簧可以在槽位内小幅伸缩，吸收发动机输出的扭转波动，避免传动系统出现共振。整个衬片的平面度公差控制在微米级，保证与飞轮、压盘的摩擦面可以完全贴合，不会出现局部偏磨的问题；外圈的分块切槽设计，还可以让衬片在受热膨胀时有足够的变形余量，避免高温下衬片翘曲变形，影响离合器的接合平顺性。
