小型赛车WRC轮毂承载壳体结构设计

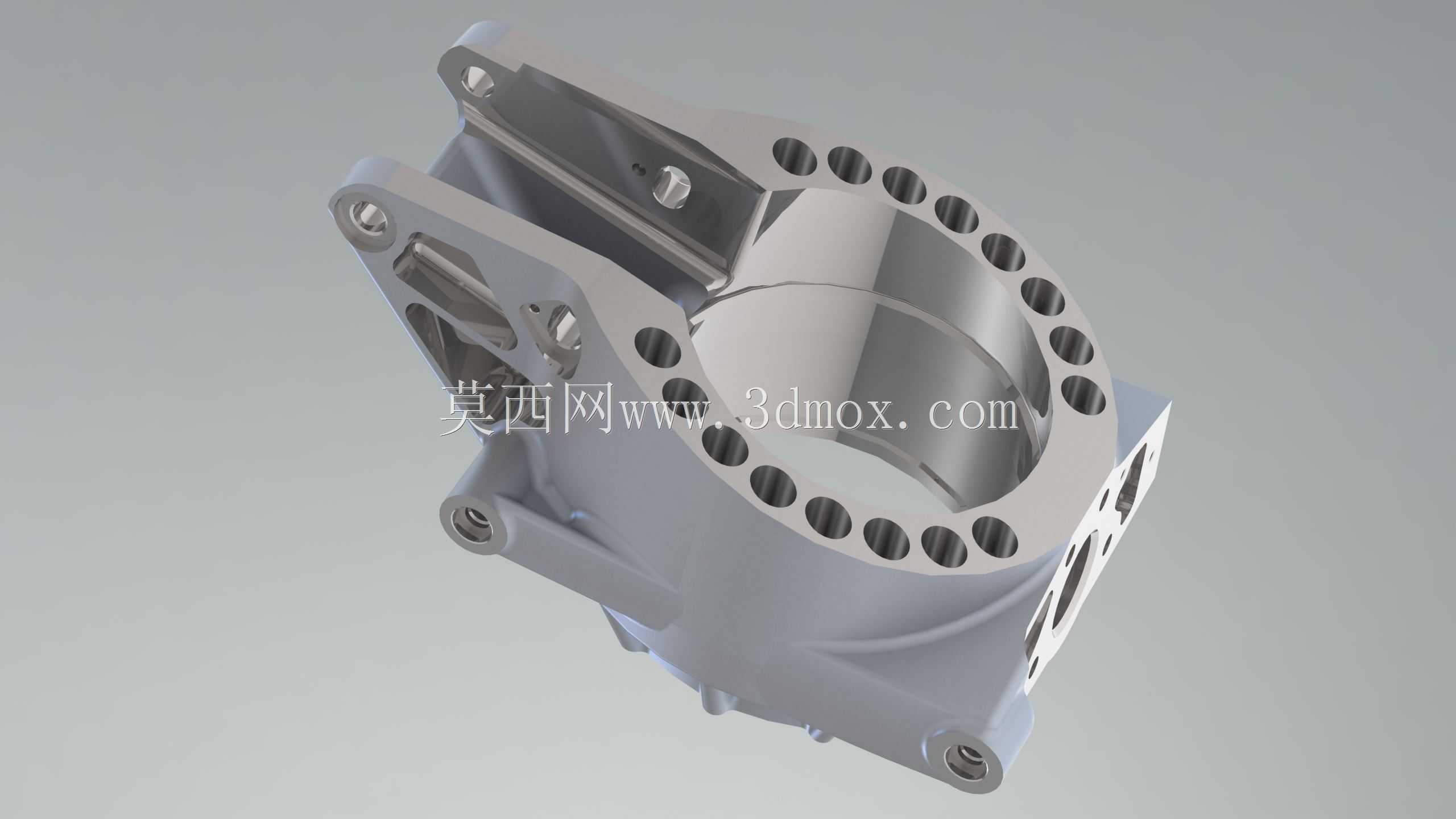

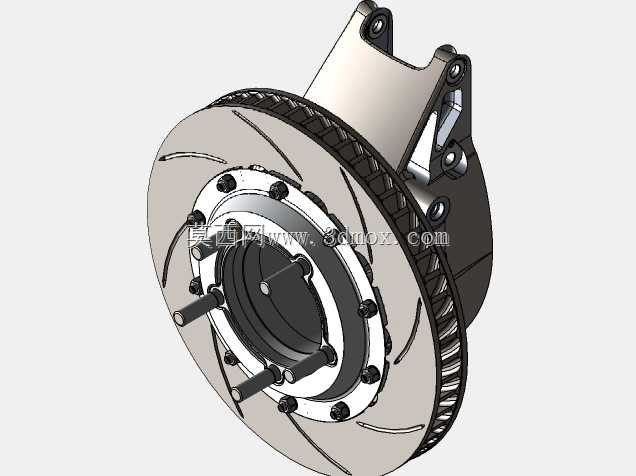

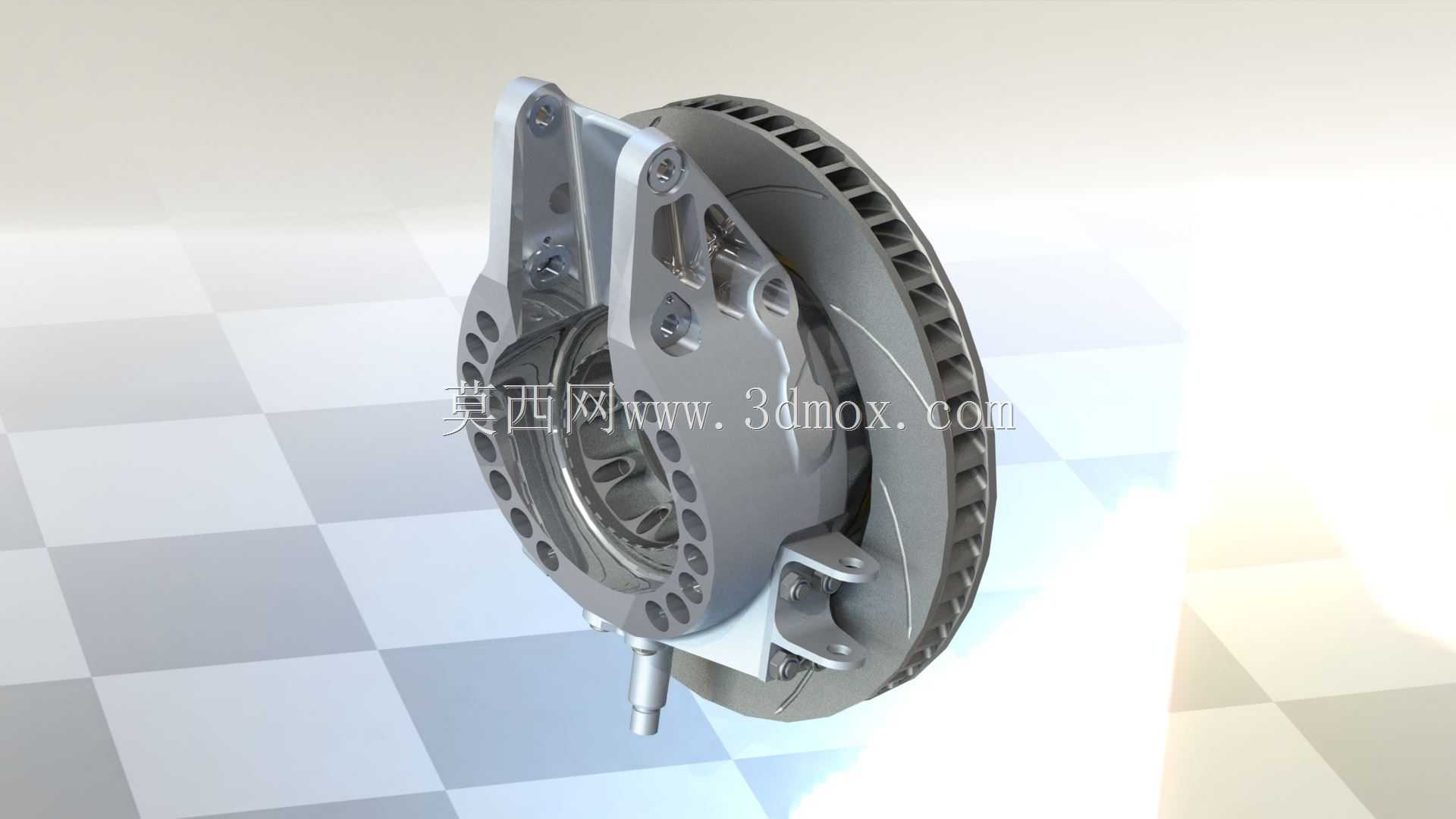

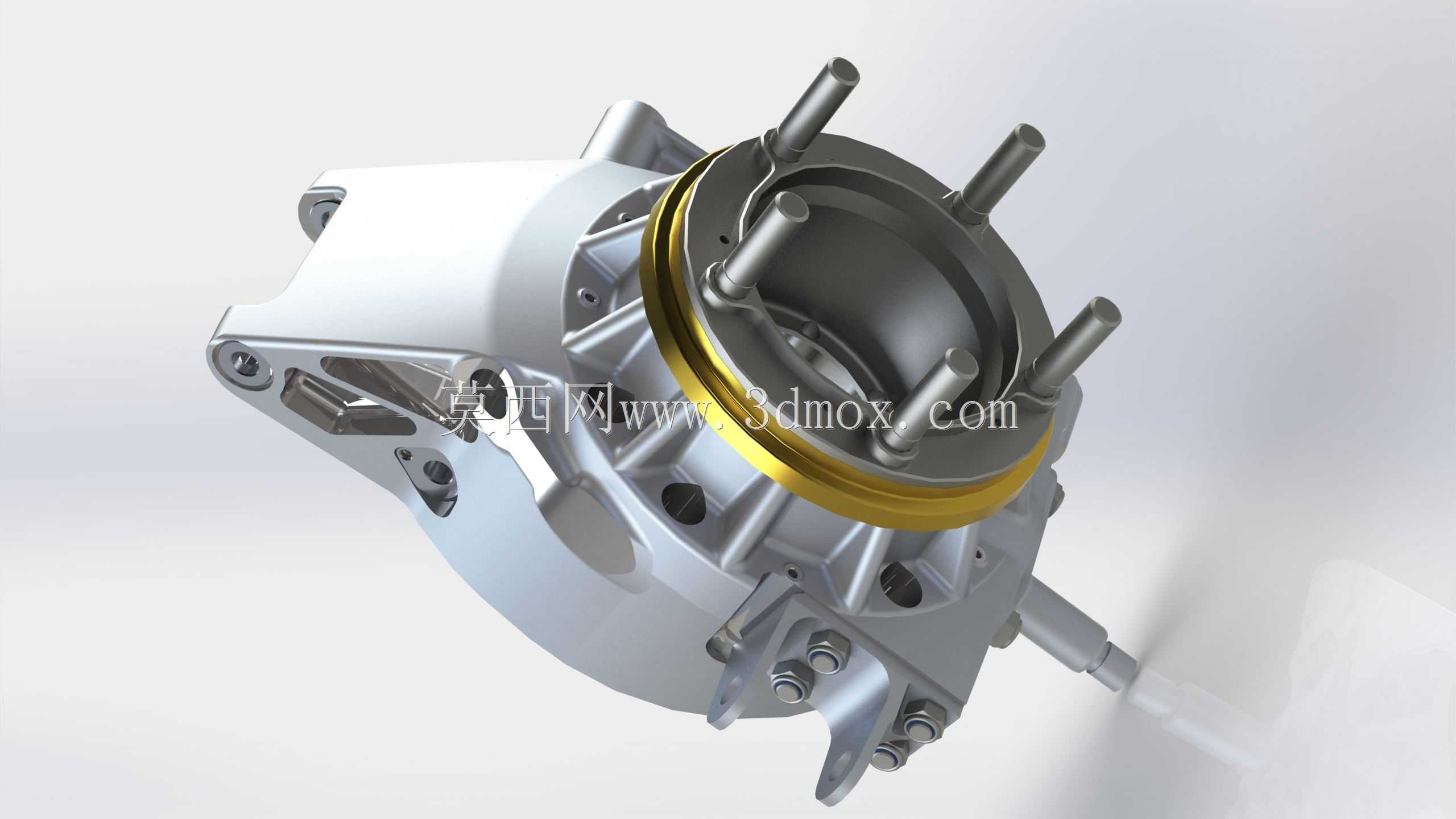

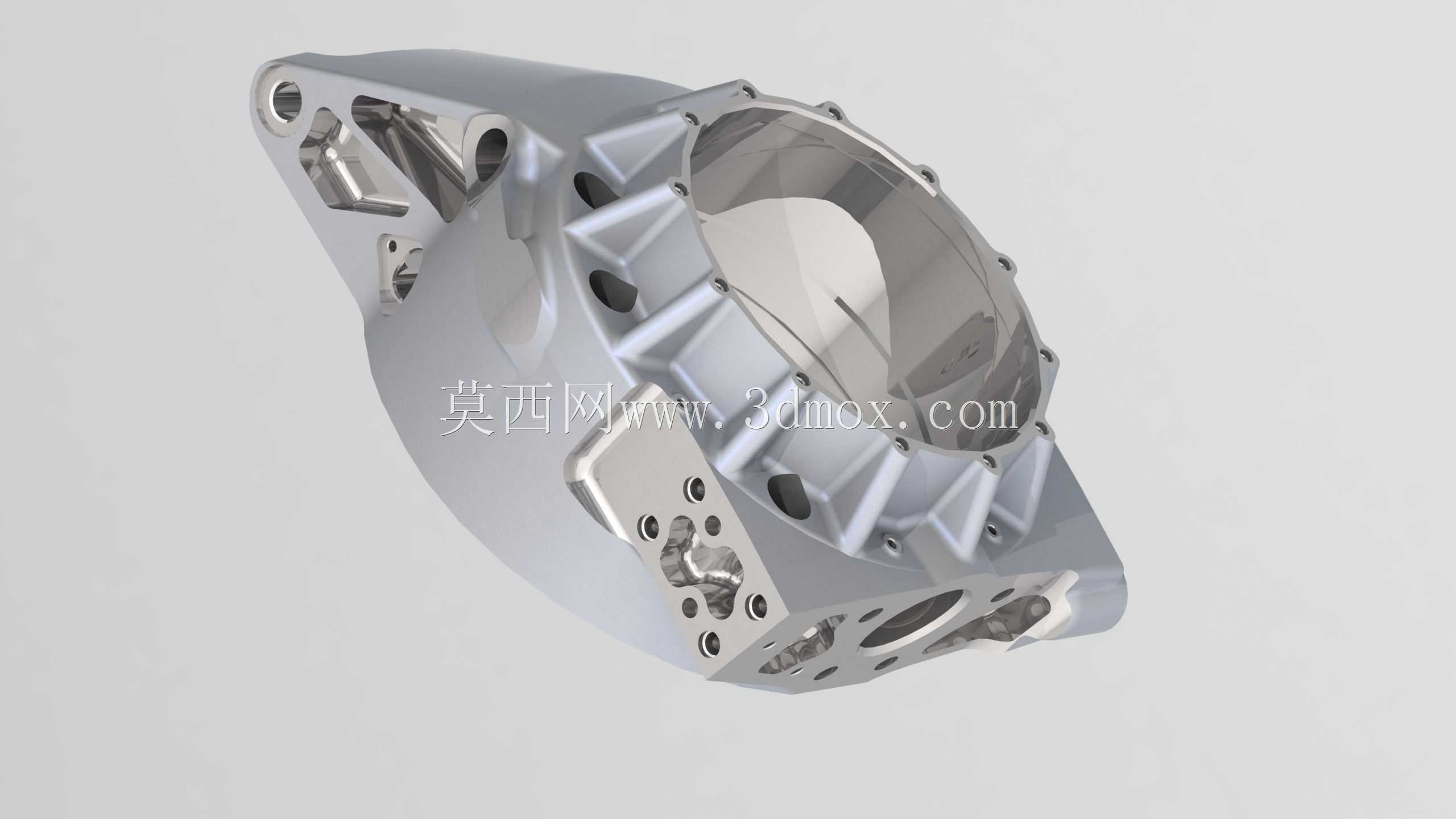

在小型拉力赛事的轮边系统设计中，轮毂承载壳体是连接悬架、制动系统与轮轴的核心受力构件，直接决定轮边载荷传递效率与整车操控响应表现。这款针对微型WRC赛车开发的轮毂总成壳体，在设计阶段就充分考虑了非铺装路面行驶时的多向冲击载荷，将右前与左后安装位的壳体做了结构统一，左前与右后安装位的壳体做镜像适配，大幅减少了赛事备件的储备品类，降低车队运维成本。从结构功能来看，壳体外侧的环形法兰面用于连接轮辋固定螺栓，均布的螺栓孔位做了沉头锪平处理，保证轮辋安装面的平面度公差控制在0.05mm以内，避免高速行驶时轮辋出现端面跳动。壳体侧面延伸出的三角支耳是悬架摆臂与转向拉杆的安装接口，每个支耳上的铰接孔都做了同轴度公差约束，孔内预留了衬套压装的过盈量，能够缓冲砂石路面传递的高频振动，避免铰接位置出现应力集中开裂。壳体内部的空腔用于容纳轮毂轴承与制动卡钳的安装空间，内壁的环形凸台是轴承外圈的定位止口，设计时严格匹配标准圆锥滚子轴承的外圈尺寸，保证轴承压装后轴向间隙处于合理区间，既不会出现旷量也不会导致轴承转动卡滞。壳体表面的镂空减重孔是拓扑优化后的结果，在保证结构刚度满足12000N径向冲击载荷、4500N侧向载荷的前提下，去除了非受力区域的冗余材料，整体重量比同尺寸实心铸造壳体降低37%，有效降低了轮边簧下质量，提升赛车在颠簸路面的轮胎贴地性能。安装边界方面，壳体与悬架支臂的铰接孔中心距严格按照赛事规则限定的轮距参数设定，制动卡钳安装位的孔位适配主流的小尺寸竞技卡钳，轮辋连接螺栓的孔位节圆直径适配13英寸竞技轮辋，不需要额外做转接件就能直接完成轮边系统的装配。建模过程完全参照实际加工的零件结构还原，所有的圆角、拔模斜度、加工退刀槽都按照实际工艺要求做了还原，能够直接用于结构受力仿真验证，也可以作为赛事零部件设计的参考蓝本，帮助设计人员快速梳理轮边系统的装配关系，避免在设计阶段出现安装干涉问题。
