15-30kW方形法兰安装驱动电机结构

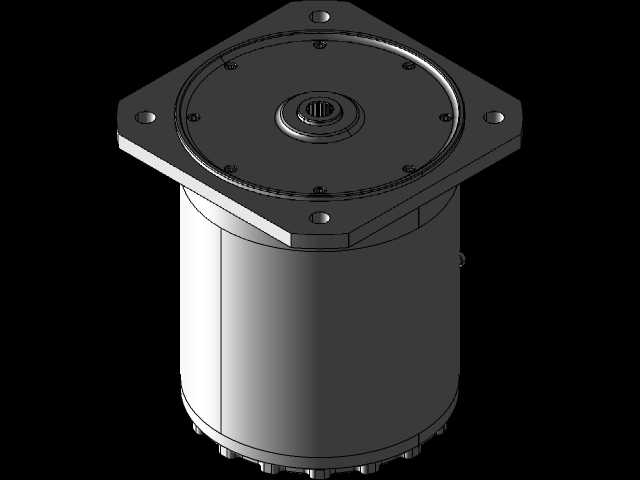

　　这款驱动电机的三维结构，在做工业设备动力选型时经常会碰到，尤其是中小功率段的重载驱动场景，比如物流输送线的主驱动、小型工程机械的回转机构、非标自动化设备的动力单元，这类15到30kW功率区间的电机，刚好覆盖了多数中型负载的动力需求，不会因为功率冗余造成成本浪费，也不会因为出力不足导致设备运行过载。从结构设计来看，这款电机采用方形法兰安装结构，和常见的圆形法兰电机相比，方形法兰的四个安装孔分布在法兰对角位置，安装时的受力面更均匀，在承受径向负载的时候，法兰连接的抗形变能力更强，尤其是电机输出轴直接连接负载、没有额外支撑座的场景下，方形法兰的安装稳定性优势会更明显。输出端采用内花键轴结构，这种设计和普通平键轴相比，花键连接的接触齿数多，承载能力更强，传递扭矩的时候应力分布更均匀，在正反转频繁切换、启动冲击大的工况下，不容易出现键槽崩裂、轴头磨损的问题，适合用在需要频繁换向、负载波动大的设备上。建模的时候要特别注意安装边界的尺寸匹配，法兰的四个安装孔中心距是安装时的核心定位尺寸，建模时需要严格按照安装基准做公差预留，法兰端面和电机筒体的同轴度、输出轴和法兰端面的垂直度，都是影响后期安装精度的关键形位公差，如果这些尺寸出现偏差，安装后电机会出现轴系不同心，运行时振动超标、轴承过早磨损的问题。

　　电机筒体部分采用圆柱形壳体，壳体外壁做了光滑的圆弧过渡，没有多余的散热筋结构，说明这款电机大概率是配套封闭设备舱使用，依靠设备舱内的循环风冷或者液冷系统散热，不需要依靠自身壳体的散热筋做自然散热，这种设计的电机外壳防护等级通常更高，适合在粉尘、潮湿的工业环境下使用，避免外界杂质进入电机内部影响绕组绝缘。从内部结构的逻辑来看，这款电机的定子绕组固定在筒体内壁，转子组件和输出轴做过盈配合连接，后端的端盖内置轴承室，和前端法兰处的轴承形成双支撑轴系结构，两个轴承的跨距经过优化，既保证了轴系的刚性，又不会因为跨距过大造成轴端挠度超标，输出端的密封结构采用骨架油封配合密封端盖，能有效阻止外界的油污、水汽进入轴承腔，延长轴承的维护周期。

　　在做整机装配建模的时候，要注意电机本体和安装支架的间隙预留，尤其是筒体部分的外径尺寸，要和安装位的避让空间做匹配，避免安装时出现干涉，输出轴的内花键参数需要和配套的连接轴做参数匹配，包括模数、齿数、压力角、变位系数这些核心参数，建模时要保证花键配合的侧隙在合理范围，既不能间隙过大造成传动冲击，也不能间隙过小导致装配困难。这类电机在实际应用中，通常会配套变频器做调速控制，所以建模的时候也可以提前预留编码器的安装位置，方便后续做闭环控制的结构扩展，后端盖的位置预留了出线孔，动力线和信号线的走线空间要做合理规划，避免走线时和旋转部件出现干涉。

　　很多工程师在选型建模的时候容易忽略电机的重量对安装支架的影响，这个功率段的电机重量通常在几十公斤级别，安装支架的强度需要做对应的校核，尤其是悬臂安装的场景下，法兰连接的螺栓强度也要做扭矩验算，避免运行过程中螺栓松动造成电机移位。另外，电机的轴伸端长度也是需要注意的尺寸，内花键的有效啮合长度要满足扭矩传递的要求，啮合长度不足会导致花键齿面压溃，啮合过长则会造成装配难度增加，甚至出现顶齿的问题。从维护的角度考虑，这款电机的结构拆解比较方便，拆掉前端法兰的连接螺栓就可以将定子转子组件从筒体中抽出，后期更换轴承、维护绕组的时候不需要完全破坏安装基准，能大幅降低现场维护的工作量。在做三维装配的时候，要把各个连接螺栓的规格、预紧扭矩对应的参数在模型属性里做标注，方便后续生成工程图的时候直接调用，法兰面的密封垫厚度也要做尺寸预留，避免安装密封垫后电机的轴向位置出现偏差，影响和负载的对接精度。
