多孔阵列式矩形安装基准块结构设计

在工装夹具搭建、实验室光学平台组装、小型自动化设备工位调试场景里，这类带规则阵列孔的矩形块是出镜率极高的基础连接件，很多刚入行的结构设计人员容易忽略这类基础件的细节设计，实际在产线频繁换型的工位上，这类块件的孔位排布、孔深一致性、端面平面度直接决定了整套工装的重复定位精度。

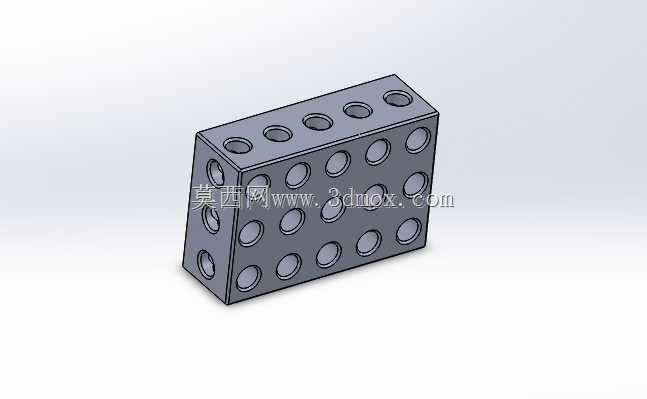

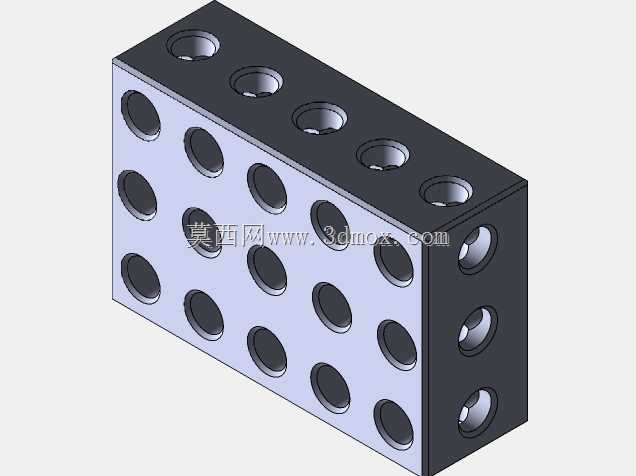

从结构设计逻辑来看，这款矩形块采用等距阵列通孔设计，三个相邻立面都布置了同规格安装孔，顶面沿长度方向排布单排孔，两个相邻侧面分别布置4行4列、2行6列的阵列孔，这种多面孔位设计可以满足多方向的拼接需求，不需要额外加工转接板就能实现垂直方向、水平方向的构件连接，在搭建模块化工装的时候，能大幅减少非标加工件的数量，缩短工位搭建的周期。设计时孔位的中心距严格遵循通用型材的安装孔距标准，孔口做了微小的倒角处理，既可以避免安装时螺丝刮伤孔口边缘产生毛刺影响装配精度，也能在频繁拆装的时候减少孔口的磨损，延长块件的使用寿命。块体的棱边做了极小的倒钝处理，不会像锐边块件那样在装配时划伤操作人员的手套或者手部，也避免了棱边磕碰产生凹痕影响块体的基准平面度。

实际使用中，这类块件常作为工装的基准垫高块、多工位的连接转接块，或者小型检测治具的基体，安装时可以通过不同立面的孔位，将传感器安装支架、工件定位挡块、气动元件固定座直接锁附在块体上，不需要额外焊接或者粘接待装部件，拆装调整都很方便。块体的外形为规整长方体，六个端面的平面度、相邻面的垂直度都按工装基准件的公差要求设计，作为垫高块使用时，可以保证上方安装的构件保持水平或者垂直的安装姿态，不会因为块体本身的形位公差导致安装的检测元件、执行元件出现角度偏差。

设计这类块件的时候，需要提前考虑安装边界，块体的长宽高尺寸适配常用的小型工装安装空间，孔的深度足够容纳常规规格的内六角螺丝头部，不会出现螺丝锁到底还没压紧连接件的情况，同时孔与孔之间的壁厚保留了足够的强度余量，即使频繁拆装螺丝、承受一定的侧向安装力，也不会出现孔壁开裂、块体变形的问题。在三维建模过程中，这类阵列孔的建模需要注意孔位的同轴度、不同立面孔位的位置度公差标注，避免加工出来的块件出现孔位错位，无法和标准型材、其他标准工装件拼接的问题，同时要注意块体的材质选型对应不同的使用场景，常规工位用普通碳钢发黑处理即可，有防锈需求的工位可以选用铝合金或者不锈钢材质，对应建模时的材质密度参数也要做对应调整，方便后续做整体工装的重量核算。
