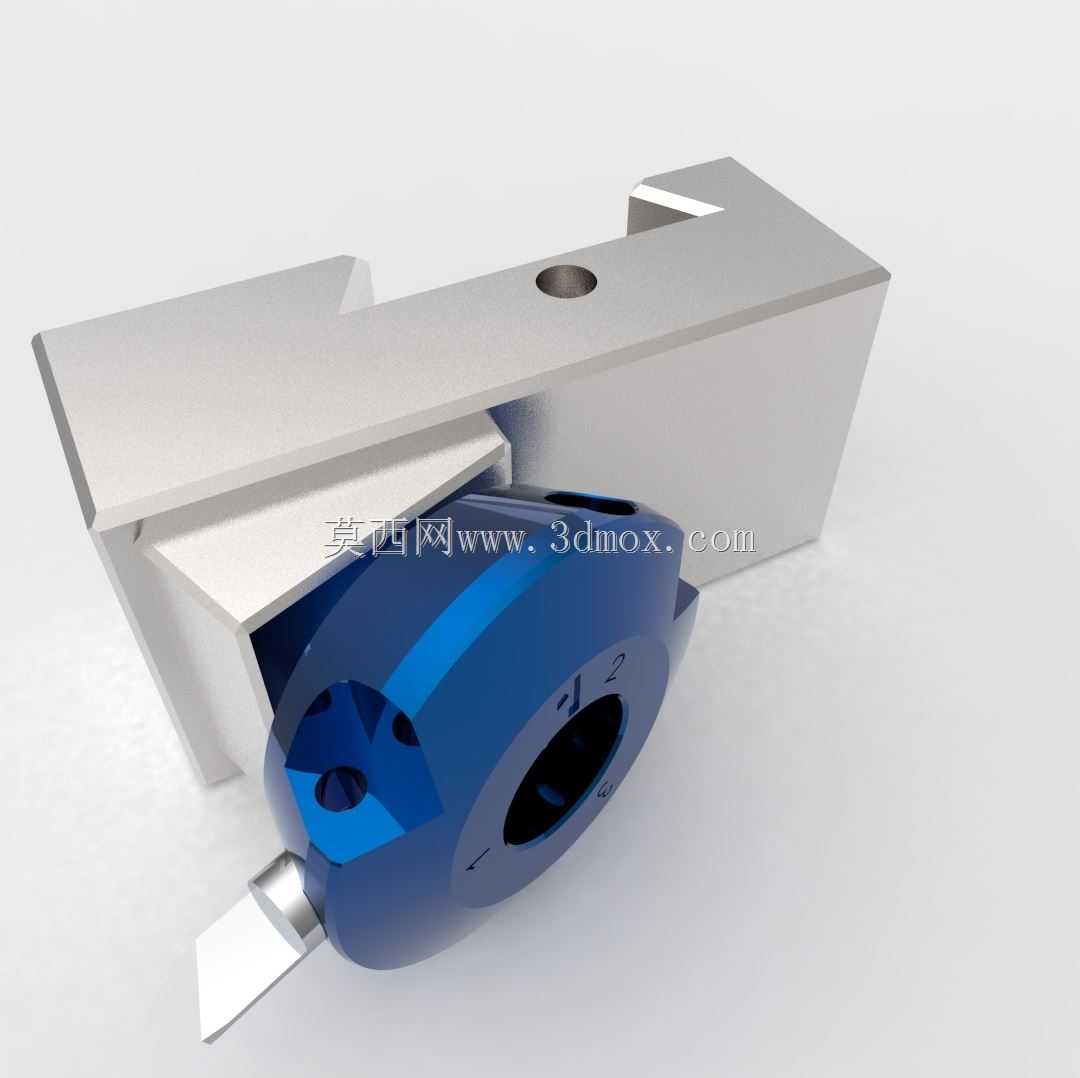

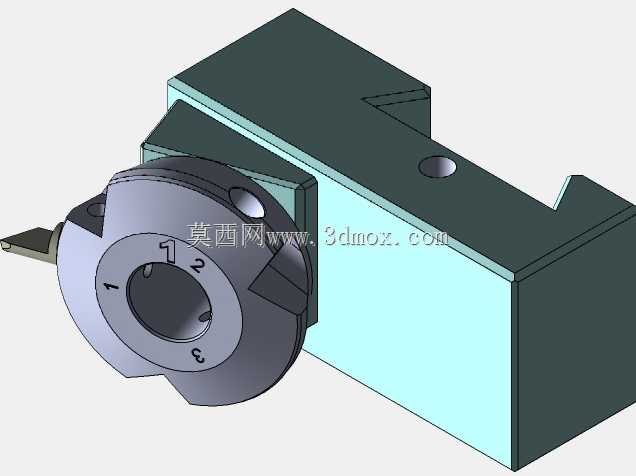

车床专用快换工具结构设计

在普通车床的日常批量加工场景中，频繁换刀带来的停机对刀、装夹校准时间，往往会占据单件加工周期的近三成，尤其在多工序小批量轮番生产的车间工况下，传统刀架的螺栓压紧式装刀方式，每次换刀都需要反复松紧压紧螺栓、调整刀尖高度、校准刀具伸出长度，不仅对操作工人的熟练度要求极高，反复装夹带来的刀尖位置误差也会直接影响批次零件的尺寸一致性。这款快换工具的设计核心，就是针对车床刀架的快换需求做的适配结构，整体采用分体式模块化设计，基座部分可直接固定在车床四方刀架的标准装刀位上，基座的定位面做了淬硬处理，表面粗糙度控制在Ra0.8以内，保证反复拆装的定位精度不会因为接触面磨损出现漂移。快换接头部分采用了偏心锁紧结构，不需要额外的扳手工具，只需要转动锁紧环就能实现刀具模块的快速装卸，锁紧时的夹紧力可以达到12kN，足够承受普通车削、端面切削甚至轻度断续切削时的切削抗力，不会出现刀具移位的问题。设计过程中特意做了安装边界的尺寸校核，基座的总高度控制在45mm以内，宽度匹配标准200mm中心高车床的刀架装刀槽尺寸，不会出现安装后刀具中心高偏差过大、或者和卡盘、尾座发生运动干涉的问题；刀具安装孔的轴线和车床主轴轴线的平行度公差控制在0.02mm/100mm以内，不需要每次换刀都重新校准刀具的安装角度。每个可更换的刀具模块都预先做了刀尖高度的对中调整，不同模块之间的刀尖高度重复定位精度可以控制在0.01mm以内，更换刀具时只需要松开锁紧环，替换对应加工工序的刀具模块，再扳动锁紧环完成锁定，就能直接进入加工状态，不需要重新做对刀操作，能大幅缩短换刀的辅助时间。结构上还做了切削液导流的槽道，加工时喷出的切削液可以顺着基座的导流槽直接冲到刀尖切削区域，不会因为快换结构的凸起阻挡切削液到达切削点，同时导流槽也能引导切屑顺着排屑方向滑落，避免切屑堆积在锁紧结构的缝隙里，影响后续的快换操作。锁紧环的外圈做了防滑滚花处理，即使手上沾有切削液或者切屑碎屑，也能顺利转动锁紧环完成装卸，不会出现打滑的问题；所有和刀具接触的定位面都做了发黑防锈处理，适应车间多切削液、多油污的使用环境，减少日常维护的工作量。
