二维铣削轮廓加工仿真结构设计

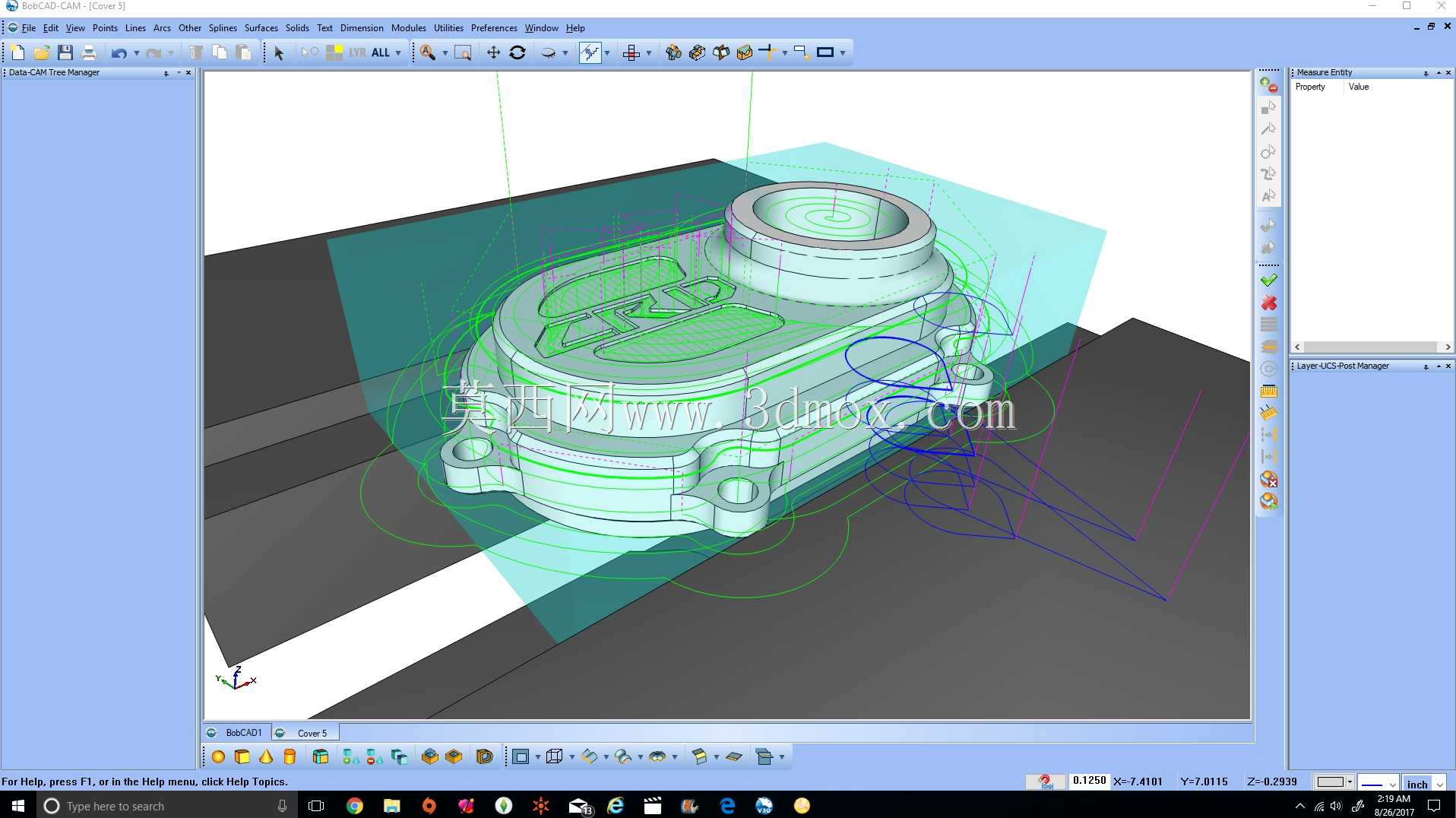

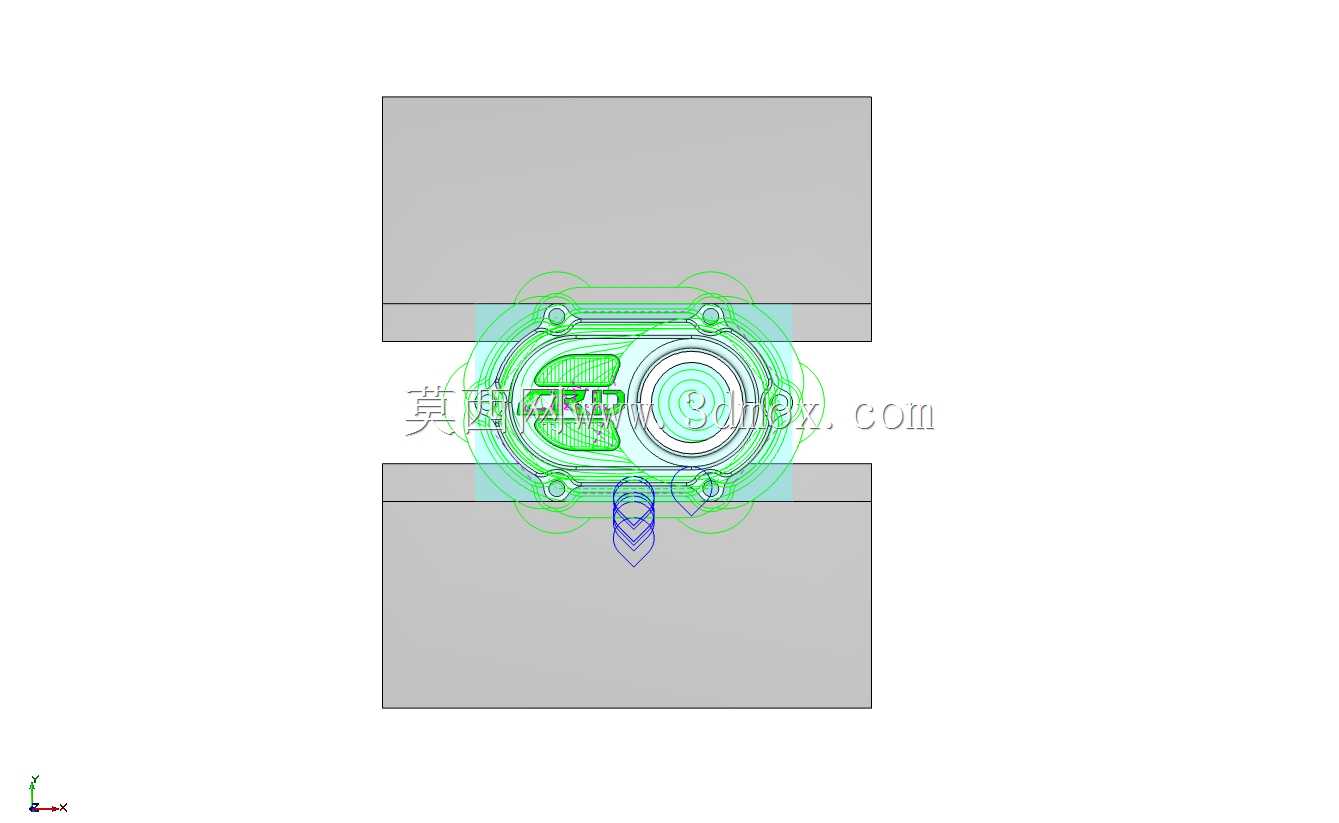

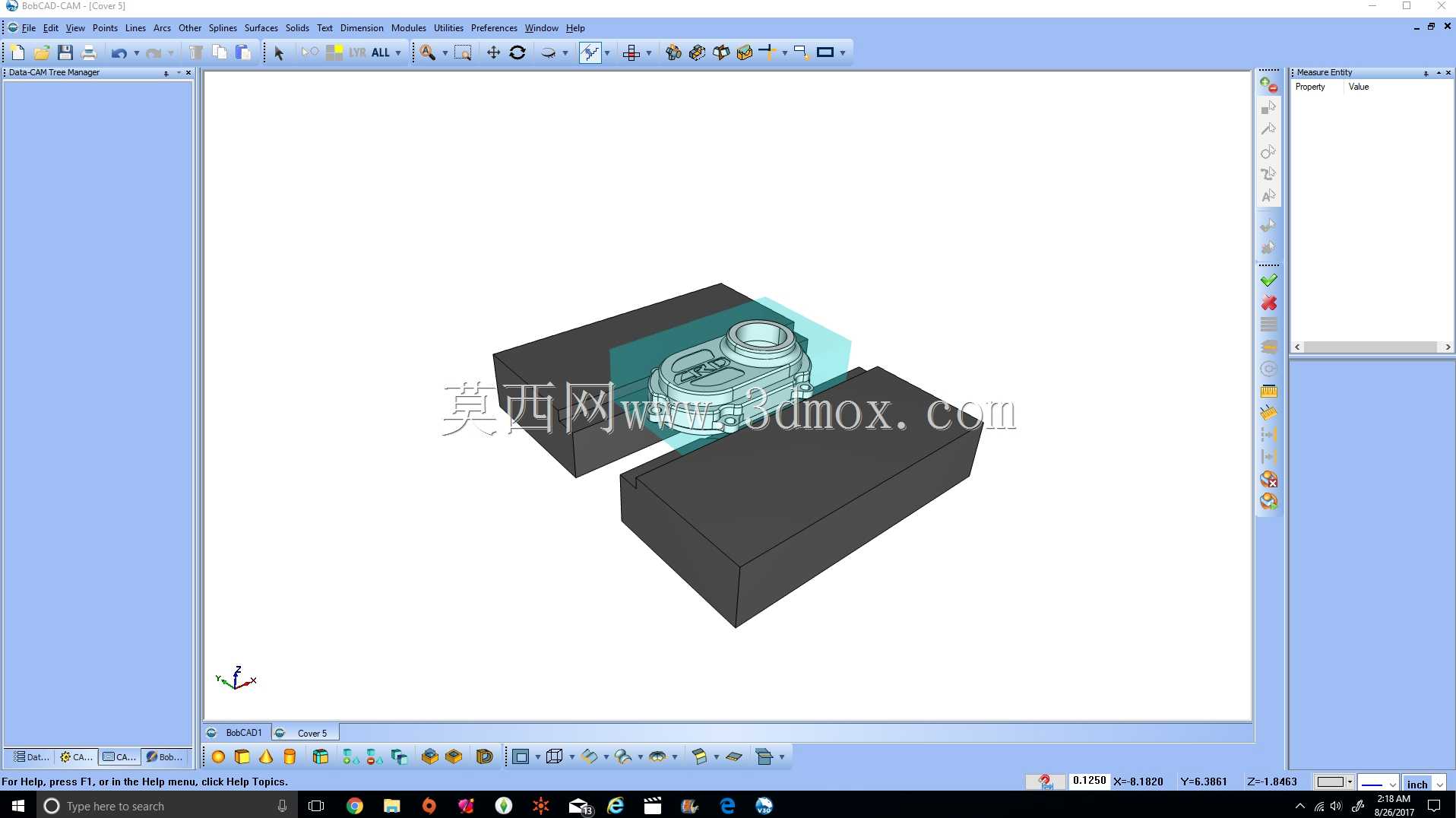

这套二维铣削加工仿真结构，主要面向平面类零件的铣削加工场景，适配常规立式数控铣床的加工行程范围，可覆盖中小尺寸板类、型腔类零件的粗精加工全流程工艺验证需求。从实际加工应用来看，这类仿真结构能够提前预判加工过程中的刀具路径干涉、过切风险，尤其是针对带凸台轮廓、不规则型腔口袋的零件，可在实际切削前完成刀路的合理性校验，减少现场试切的材料损耗与机床待机时间。设计过程中优先考虑了平面加工的定位基准逻辑，将工件装夹边界与机床工作台的T型槽安装位做了匹配预留，工件两侧的夹持区域避开了加工走刀范围，避免夹具与刀具发生碰撞。轮廓粗加工阶段的刀路采用分层环切逻辑，每层切削深度匹配常规硬质合金立铣刀的切削参数，针对型腔内部的凸台结构做了绕轮廓等距偏移的刀路规划，保证粗加工后留给精加工的余量均匀，不会出现局部余量过大导致的精加工让刀问题。精加工刀路则沿着零件最终轮廓做连续切削，在圆弧过渡区域自动调整进给速率，避免转角处出现刀痕残留。针对口袋螺旋下刀的位置，设计时特意将下刀点选在型腔内部的非配合面区域，防止下刀痕迹残留在零件的装配配合面上影响后续装配精度。整个结构的安装边界参考了常用平口钳的夹持范围，工件伸出钳口的高度控制在刀具悬伸长度的安全区间内，避免加工过程中出现工件振颤。从刀路排布来看，相邻走刀路径的重叠率设置在合理区间，既保证加工后平面的表面粗糙度符合要求，又不会因为重复走刀过多降低加工效率。对于零件上的圆弧凸台结构，刀路做了曲率连续适配，在凸台与平面衔接的位置没有出现刀路折角，可有效减少加工后的接刀痕。这类仿真结构的验证逻辑，也能为同类带型腔、凸台的板类零件加工提供工艺参考，帮助工艺人员快速确定合理的装夹方式、走刀顺序与切削参数区间，缩短新产品的工艺准备周期。
