薄箔精密研磨加工专用设备结构设计

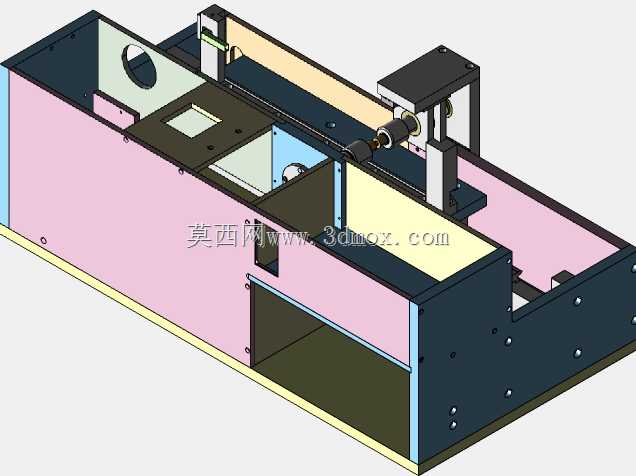

在锂电铜箔、精密电子金属箔材、特种功能薄膜的生产后端工序中，箔材厚度公差的控制直接决定下游产品的性能一致性，不少产线在完成箔材粗轧后，会存在局部厚度超差、表面微观不平度不达标的问题，这台薄箔研磨设备就是针对这类场景开发的专用加工装置，可将初始厚度100微米的金属薄箔稳定研磨至80微米的目标厚度，全程保证箔材受力均匀，不会出现局部过磨、箔面褶皱、撕裂等常见加工缺陷。从结构布局来看，设备采用长条形卧式机架设计，主体框架采用钢板折弯拼接成型，机架下部预留了操作维护的开口空间，既方便内部磨屑收集装置的日常清理，也能给研磨辊组的检修调整留出足够操作空间，机架上沿铺设高精度直线导轨作为箔材输送的运动基准，研磨执行机构通过滑座安装在导轨上，可根据不同箔材的加工幅宽、研磨进给量调整横向位置，适配不同规格的薄箔加工需求。设备的核心研磨单元采用双辊对压配合精密磨削的结构，其中支撑辊采用高硬度镀铬处理，表面粗糙度控制在Ra0.2以内，避免辊面瑕疵压印到箔材表面，研磨辊配套微量进给机构，单次进给精度可达1微米，可根据来料厚度的在线检测数据动态调整磨削深度，保证整幅箔材加工后的厚度公差控制在±2微米以内。箔材走料路径上配套多组柔性压持机构，采用聚氨酯材质的压条贴合箔面，在输送过程中始终保持箔材张紧度稳定，不会因为研磨过程中的切削力导致箔材偏移、起皱，机架侧面预留的圆形开口是除尘抽风口的安装位，可外接工业集尘系统，将研磨过程中产生的金属微屑及时抽走，避免碎屑附着在箔面或辊组表面造成箔材划伤。设计过程中重点考虑了薄箔加工的低受力特性，所有与箔材接触的结构件都做了圆角钝化处理，没有尖锐棱角，运动部件的运行速度做了梯度匹配，进料段速度略低于研磨段速度，保证箔材在进入研磨区时处于平直张紧状态，不会出现堆叠。设备整体的安装边界控制较为紧凑，不需要额外做复杂的地基处理，可直接对接现有箔材产线的出料端，也可作为独立工序单元放置在洁净车间内，整机的维护点都设置在设备外侧，日常更换研磨耗材、调整辊隙不需要拆解主体机架，能有效减少设备停机维护的时间。
