注塑模具狗屋结构成型方案三维设计

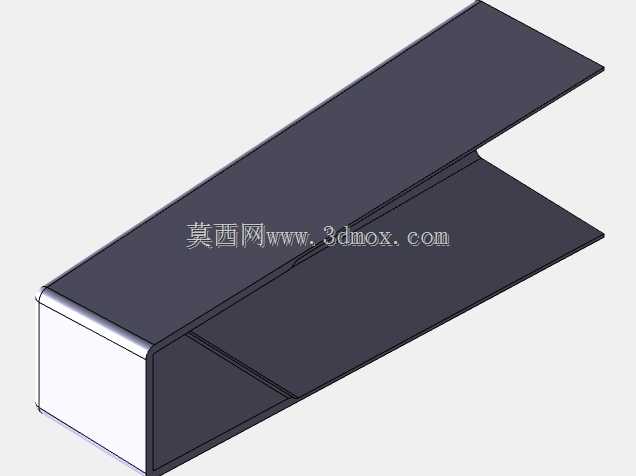

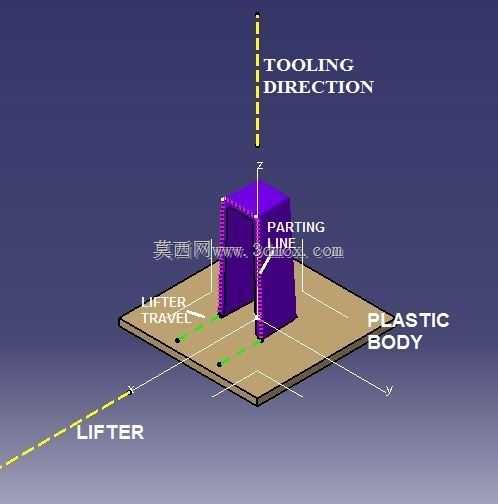

这套结构针对塑料壳体上常见的倒扣类内凹特征设计，也就是注塑行业常说的狗屋结构，这类特征广泛出现在汽车内饰件、家电外壳、消费电子塑料壳体的内侧，用来做螺丝柱定位、卡扣配合或者加强筋衔接的位置，因为特征朝向模具开模方向的反侧，无法直接通过前后模开模完成脱模，必须搭配内侧抽芯机构才能顺利出件。从结构布局来看，分型线沿着狗屋特征的顶面边缘设置，开模方向垂直于塑料本体的安装基准面，斜顶的运动轨迹沿着预设的导向角度布置，行程刚好覆盖倒扣的脱模距离，不会和周边的筋位、柱位发生运动干涉。设计过程中首先要确认塑料本体的壁厚基准，狗屋特征的壁厚要和主体壁厚保持均匀过渡，避免注塑过程中出现缩痕、填充不足的问题，斜顶的安装位置要避开本体上的其他装配特征，同时预留足够的冷却水路布置空间，防止特征区域局部温度过高导致成型周期拉长。斜顶的滑动面要做耐磨处理，导向角度控制在合理范围内，角度过大会导致斜顶运动卡顿，角度过小则会加大斜顶的整体长度，占用模架内部的有限空间。实际生产中这类结构经常会遇到斜顶顶出时蹭伤特征内壁、脱模时特征粘斜顶的问题，所以在设计阶段就要在斜顶表面设置合理的脱模斜度，同时在特征对应的模仁位置做排气处理，避免填充困气导致的烧焦、缺料问题。安装边界上，狗屋特征的顶面和周边结构的安全距离要满足斜顶的安装尺寸要求，斜顶底部的连接结构要和顶针板的固定位匹配，顶出行程要和整模的顶出系统保持同步，不会出现顶出不同步导致的产品顶白、变形问题。这类结构的设计合理性直接影响模具的量产稳定性，很多新手设计时容易忽略斜顶的运动间隙，导致合模时斜顶和模仁发生撞模，或者斜顶行程不足导致倒扣无法完全脱出，造成产品顶破，这套方案里的斜顶行程、分型位置、导向角度都经过实际生产验证，能适配多数常见热塑性塑料的成型需求，不管是ABS、PP还是改性PC料都能稳定生产，特征的尺寸精度可以满足普通装配级别的公差要求，不需要额外做后期的二次加工修正。
