塑料烟感外壳注塑成型模具结构

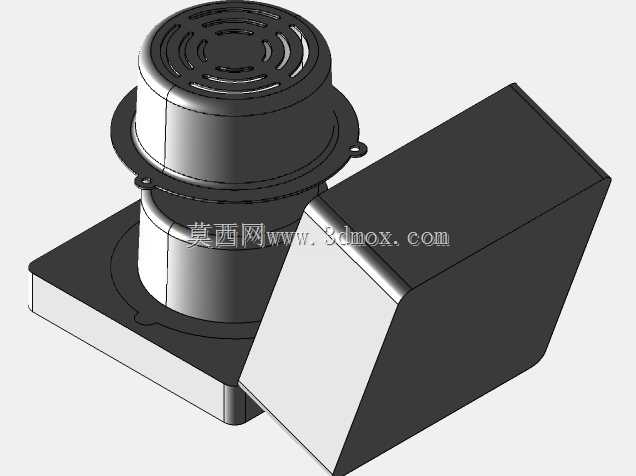

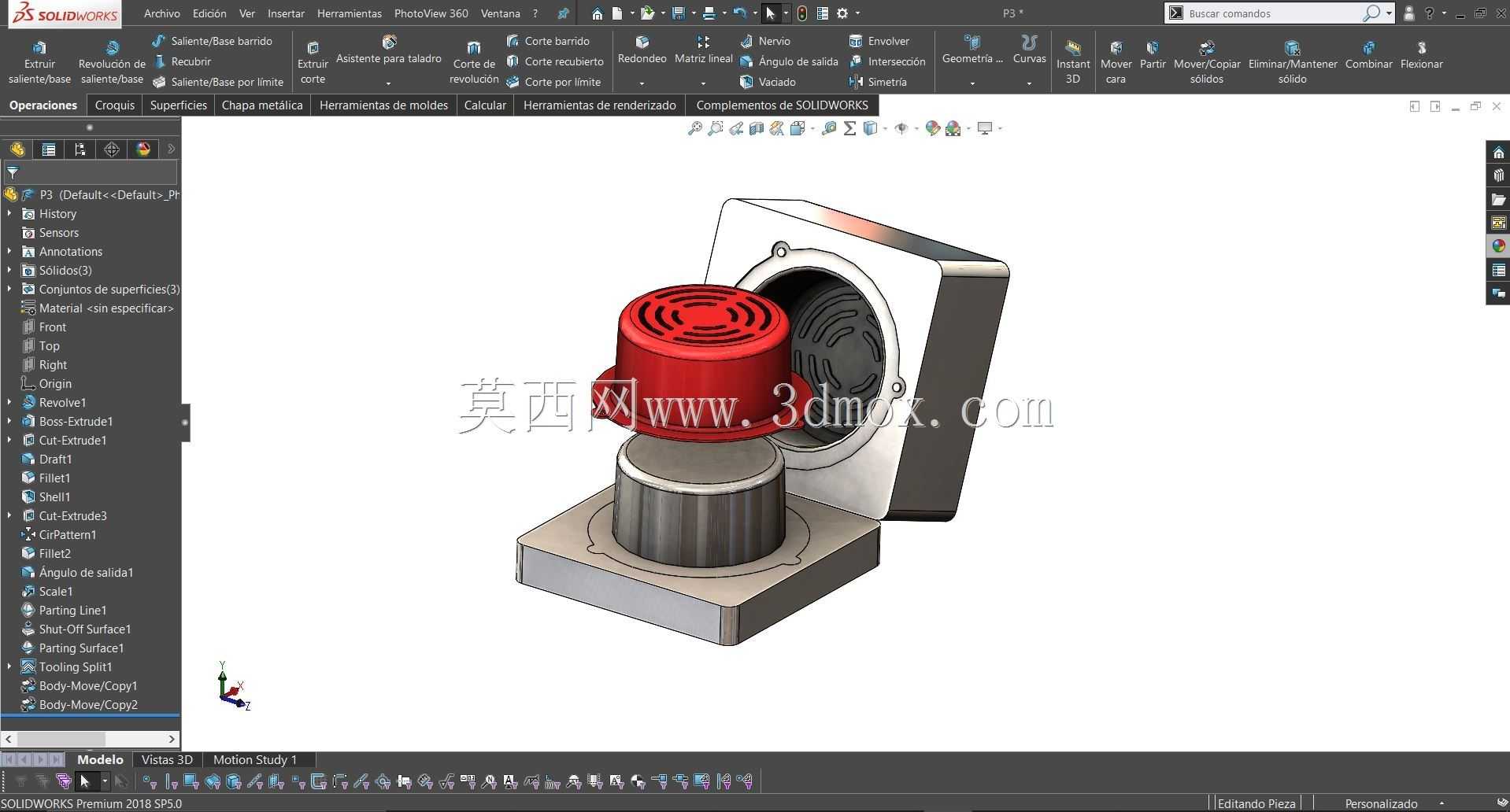

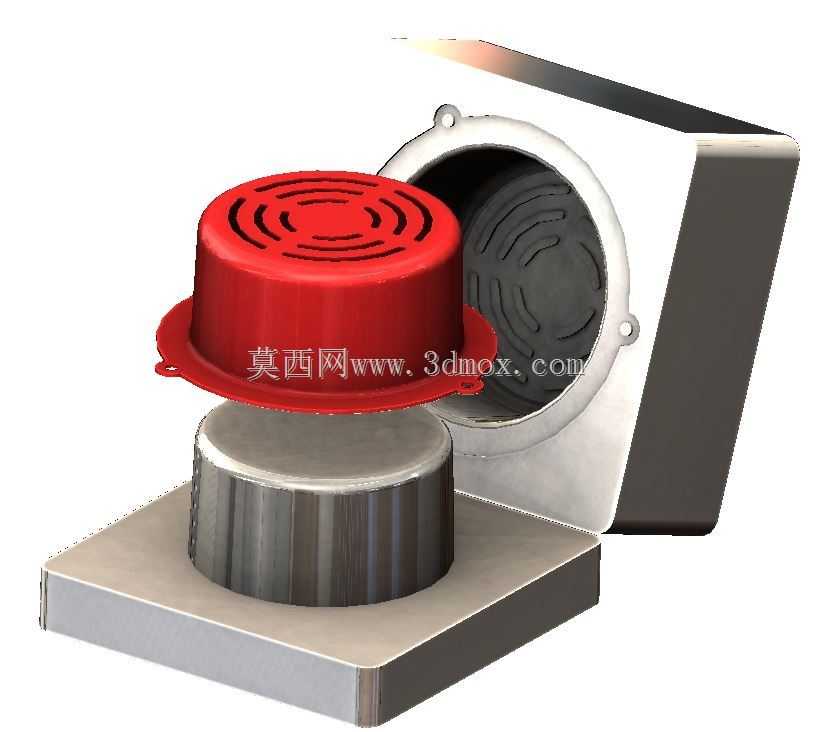

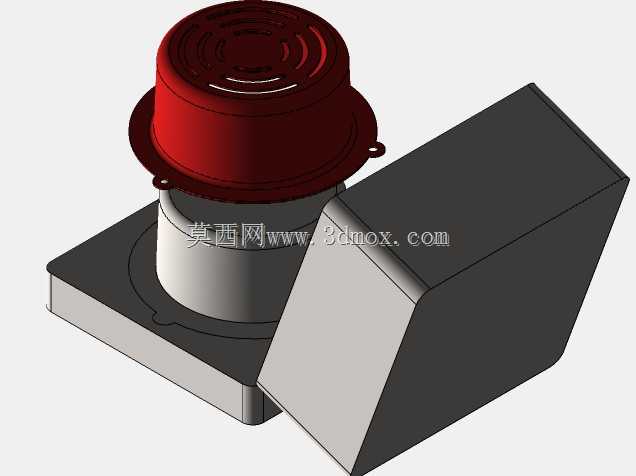

这套模具针对民用消防烟感探测器的上盖塑料件开发，日常应用在住宅、商业楼宇的消防预警终端产品生产环节，核心作用是批量成型带同心环形出声槽的红色塑料外罩，匹配后端烟感主体的装配公差要求。从结构布局来看，模具采用单型腔两板模结构，定模部分加工出对应烟感外盖外表面的成型型腔，表面做了镜面抛光处理，保证成型后塑料件外表面无缩痕、流痕，满足消防产品外观一致性要求；动模部分设置了对应产品内圈卡扣、安装边定位孔的型芯结构，顶出机构采用圆周分布的顶杆布局，顶出位置选在产品边缘的安装法兰面上，避免顶出痕迹残留在产品外观面，影响后续丝印标识的附着力。设计阶段首先考虑的是塑料件的脱模角度，出声槽的环形筋位深度较浅，单边设置了0.5度的脱模斜度，既保证成型时塑料填充顺畅，也避免开模时筋位被拉白拉伤；产品边缘的三个安装挂耳位置，单独设置了小的碰穿结构，成型挂耳上的装配通孔，孔位公差控制在±0.05mm范围内，保证后续和烟感底座装配时螺丝可以顺利穿过，不会出现孔位错位导致的装配卡滞。模具的浇注系统采用侧浇口进料，浇口位置选在产品法兰边的非外观侧，开模后浇口残留可以通过后续简单的人工修剪去除，不会在产品正面留下浇口痕迹；冷却水道围绕型腔做环形排布，进出水口设置在模具的非操作侧，水道距离型腔壁的距离保持在15-20mm区间，保证成型周期内模温均匀，避免产品出现局部收缩不均导致的翘曲变形，成型后产品的平面度控制在0.1mm以内，满足和内部迷宫结构、电路板的装配贴合要求。安装边界方面，这套模具的模架采用标准龙记模架，整体长宽尺寸适配120吨级卧式注塑机的拉杆间距，安装时定位圈直径匹配注塑机的定位孔尺寸，浇口套球面半径和注塑机喷嘴半径适配，避免注射时出现溢料问题；模具的开模行程设置为150mm，足够留出产品和浇注系统凝料的取出空间，顶出行程设置为20mm，保证产品可以完全脱离型芯，不会出现顶出不足导致的产品粘模问题。实际生产中，这套模具适配改性ABS塑料的成型参数，料温控制在220-240摄氏度区间，模温保持在50-60摄氏度，成型周期可以控制在30秒以内，量产时的产品良率可以稳定在98%以上，完全满足消防配件批量生产的效率和品质要求。
