陶瓷花瓶成型模具分模结构设计

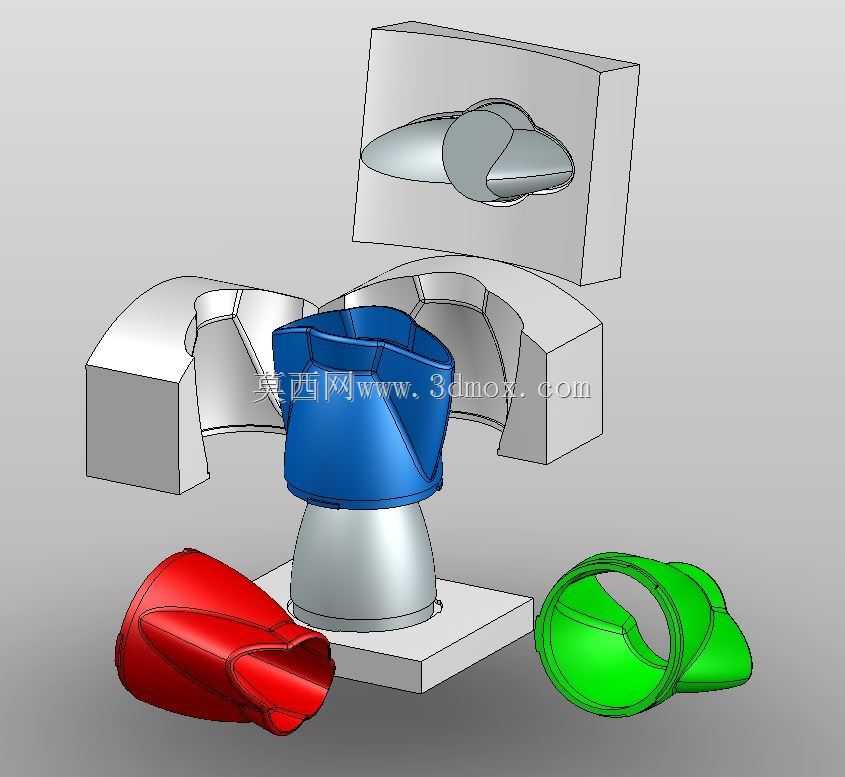

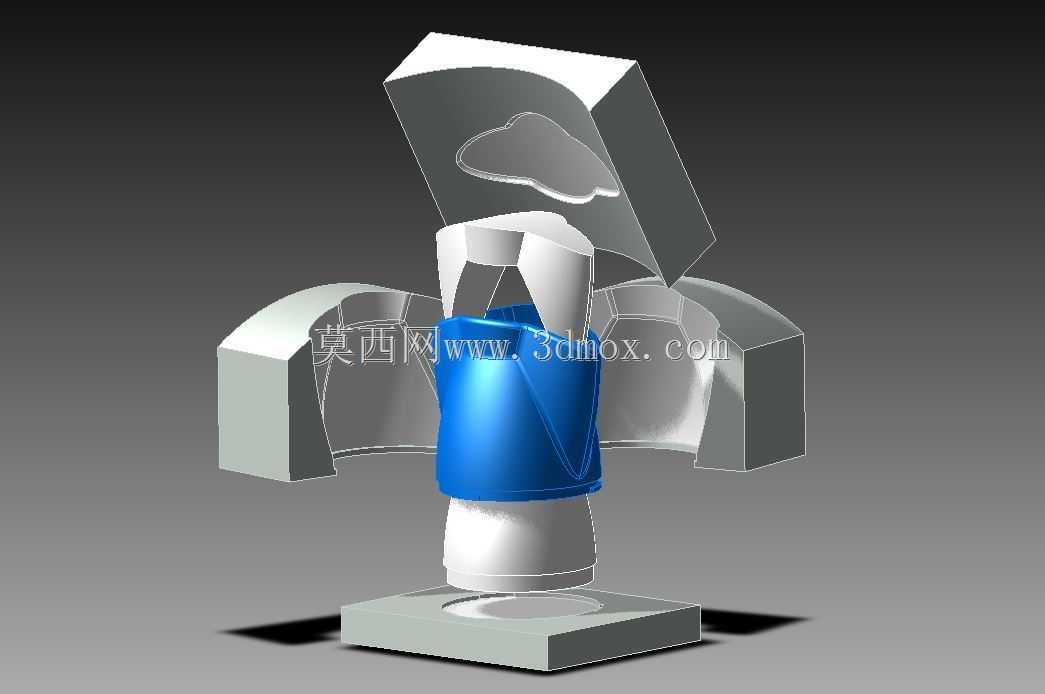

这套模具结构针对陶瓷花瓶的注浆或压制成型工艺设计，采用多瓣式分模结构，解决了异形曲面花瓶脱模时的卡滞问题，日常应用于陶瓷制品生产车间的日用陶瓷成型工位，适配中小批量的艺术花瓶、陈设瓷瓶的生产需求。整套模具分为上模、多块侧分模瓣、下模芯与底座模架几个部分，分模面完全贴合花瓶外轮廓的曲面走向，每一块侧模瓣的分型线都沿着花瓶曲面的最大轮廓线布置，避免合模时出现错边、飞边过大的问题，合模后各模瓣贴合面的间隙控制在成型工艺允许的范围内，保证注浆时不会漏浆，压制时不会出现料液溢出的情况。设计过程中优先考虑了脱模顺序，开模时首先抬起上模部分，解除花瓶顶部的型腔约束，随后依次向外侧拉开各块侧分模瓣，每块侧模瓣的滑动方向都垂直于对应位置的花瓶曲面法向，避免脱模时刮伤花瓶坯体的外表面，最后下模芯向上顶出，即可完整取出成型后的花瓶坯体，整个开模动作逻辑顺畅，不会出现模瓣与坯体干涉的情况。模架部分采用方正的底座结构，安装时可直接固定在陶瓷成型设备的工作台面上，底座的定位槽与各侧模瓣的导向滑块配合，保证每次合模时各模瓣的位置精度，重复合模的定位偏差控制在工艺要求范围内，不会因为多次开合模出现位置偏移导致的坯体壁厚不均问题。型腔部分完全复刻花瓶的外形曲面，瓶身的收腰、扩口等异形结构都在型腔中完整成型，不需要后续大量的人工修坯，减少了成型后的加工工作量。各模瓣的壁厚根据成型时的受力情况设计，在承受注浆压力或压制压力的位置做了加厚处理，避免长期使用出现模腔变形，同时模瓣外侧的减重结构也降低了整套模具的整体重量，方便生产过程中的人工搬运与模具更换。这套模具的结构设计也适配陶瓷生产中的模具更换需求，不同造型的花瓶只需要更换对应型腔的模瓣部分，模架底座可以通用，降低了多品种生产时的模具制造成本，适合日用陶瓷厂多款式小批量的生产模式，在实际生产中能够有效提升异形花瓶的成型效率，降低坯体的脱模废品率。
