工业设备方管立柱支撑固定底座结构

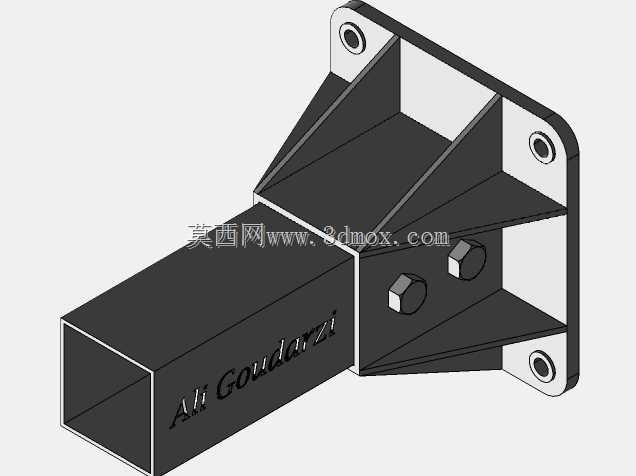

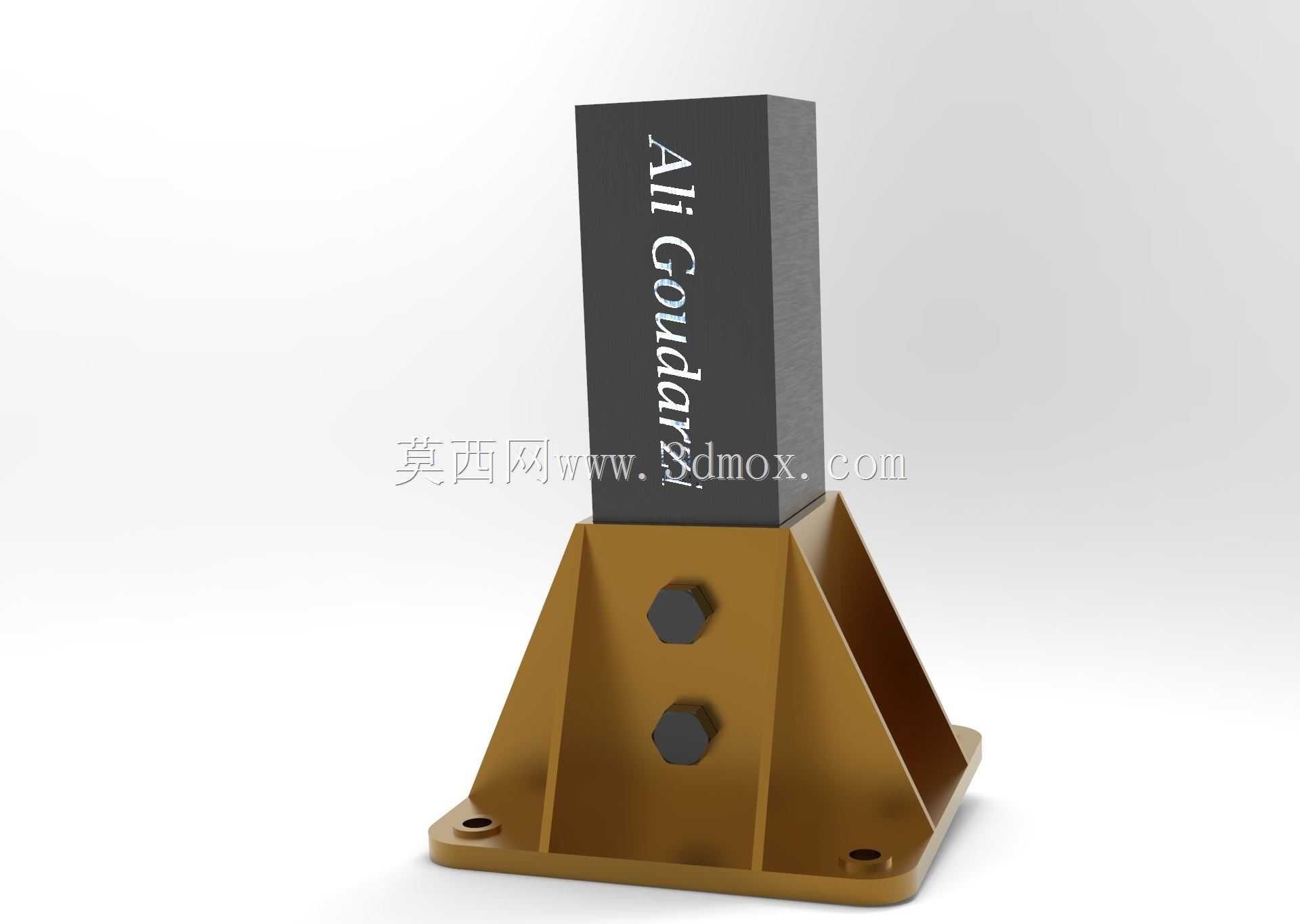

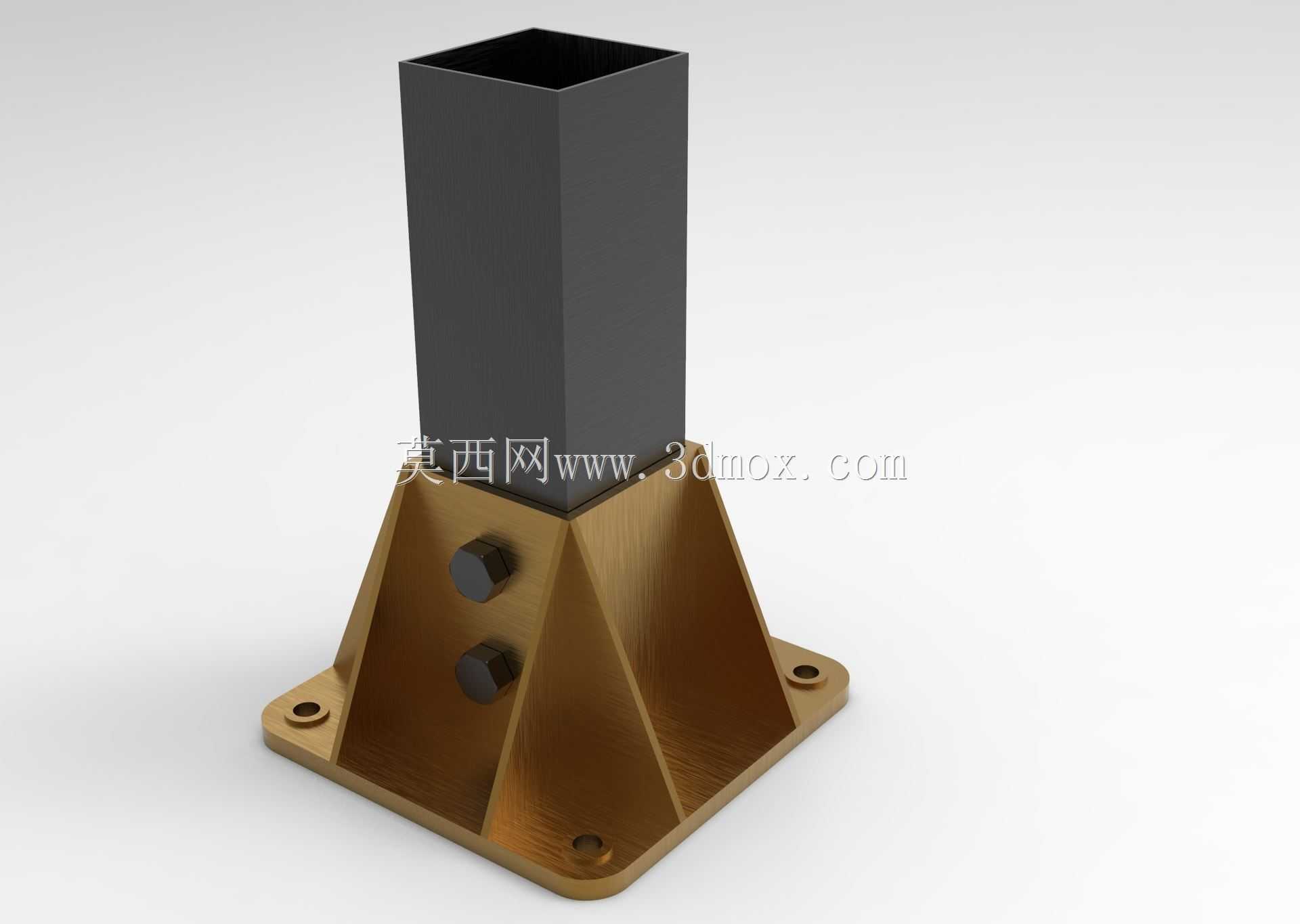

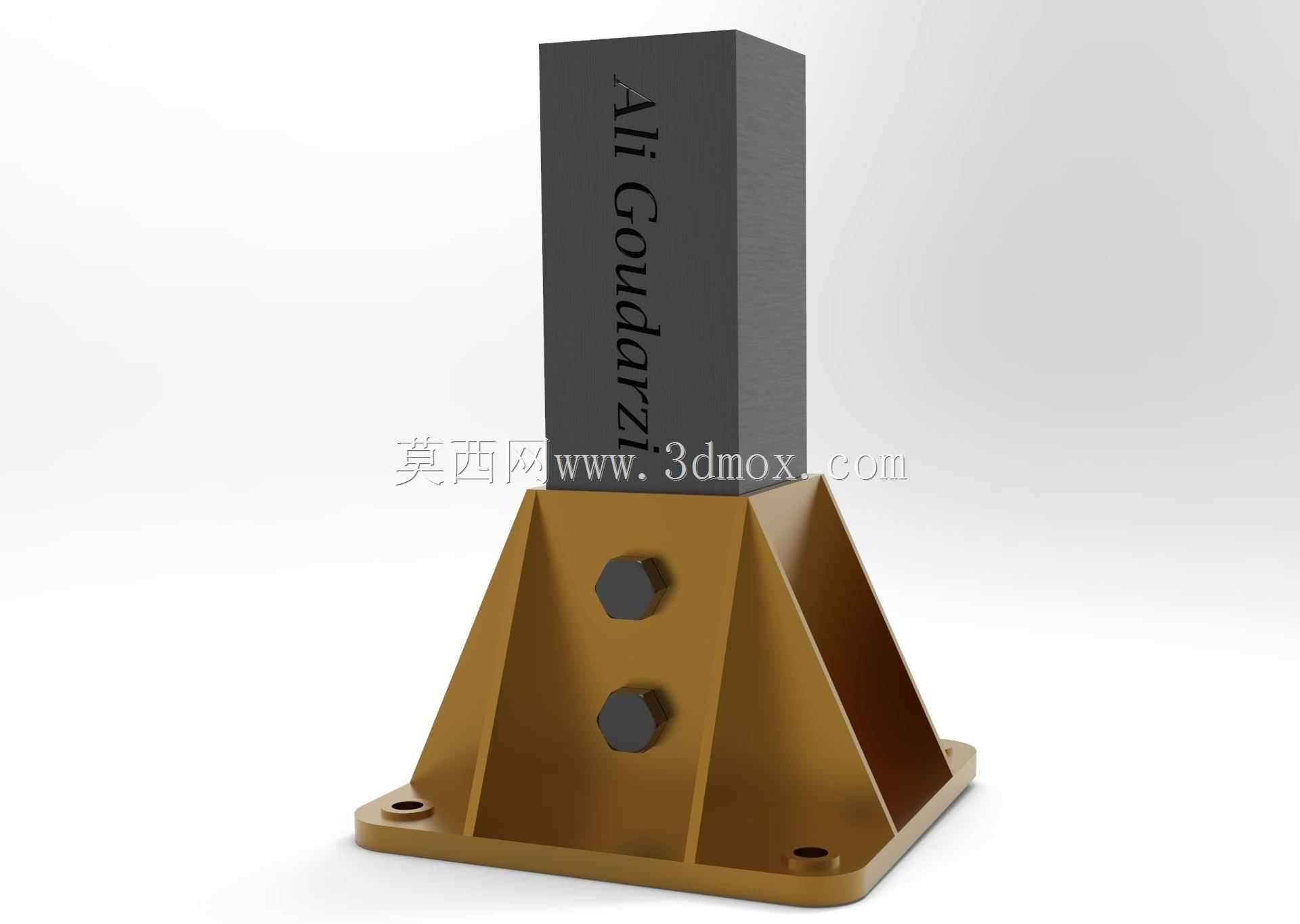

这类支撑固定底座多用于工业生产线框架、检测设备台架、小型工装立架的立柱底端连接场景，核心作用是将垂直布置的方形截面立柱与地面、设备安装基面做刚性固定，抵消立柱承受的侧向倾覆力矩与垂直方向载荷，避免立柱受载后出现偏移、晃动问题。从结构设计逻辑来看，底座采用四向三角加强筋布局，筋板从底板四角向上延伸贴合立柱侧壁，相比无筋的平板焊接底座，在同等板材厚度下抗扭、抗弯能力提升40%以上，同时能减少应力集中区域，避免长期受交变载荷出现焊缝开裂问题。底板预留四个沉头安装孔，孔位做了锪平处理，安装时内六角螺栓可完全沉入孔内，不会突出底板表面影响安装贴合度，适配M10-M12规格的膨胀螺栓或机牙螺栓，安装基面的平面度要求控制在0.2mm/m以内即可保证安装稳定性。立柱与底座的连接采用双侧螺栓顶紧结构，立柱插入底座上方的方形定位槽后，通过两个内六角螺栓从侧面顶紧立柱侧壁，无需在立柱上打孔做焊接处理，既可以根据实际安装需求灵活调整立柱的伸出高度，也方便后期拆装更换不同规格的方管立柱，适配40mm、50mm、60mm等常规截面的工业铝型材或钢制方管。设计过程中重点考量了安装边界的适配性，底板整体外轮廓尺寸控制在150mm见方，安装时相邻底座的最小间距可压缩至180mm，适合在紧凑的设备布局场景下使用，底座总高度控制在120mm，其中定位槽深度为80mm，足够的插接深度可以保证立柱与底座的连接刚性，避免立柱受侧向力时在插接位置出现弯折。实际应用中这类底座可搭配橡胶减震垫使用，在底板与安装基面之间加装3-5mm厚的丁腈橡胶垫，能够有效过滤设备运行产生的高频振动，降低立柱上搭载的检测元件、执行机构受振动影响的精度偏差，在自动化流水线的传感器安装立柱、安全防护栏支撑柱、小型物料滑道支撑架等场景都有广泛适配性。结构上所有棱边都做了R2-R3的倒角处理，避免安装调试过程中尖锐边角划伤操作人员，筋板与底板、定位槽的连接位置都做了圆弧过渡，进一步分散应力传递路径，在承受最大1500N侧向推力时，整体形变量可控制在0.1mm以内，满足多数工业轻型设备的支撑刚性要求。
